Ångpannor
SM;S?867. Cornwallångpannor. Nitat ut?
förande. Dimensioner, material
m.m. Arbetstryck 12,5 atö.
SMS?868. Cornwallångpannor. Nitat ut?
förande. Placering av eldrör.
Arbetstryck 8, 10 och 12,5 at ö.
SMS?870. Rapidångpannor. Nitat utföran?
de. Dimensioner, material m.m.
Arbetstryck 8 at ö.
SM.S?871. Rapidångpannor. Nitat utföran?
de. Dimensioner, material m.m.
Arbetstrvck 10 at ö.
SMS?872. Rapidångpannor. Nitat utföran?
de. Placering av tuber. Arbets?
tryck 8 och 10 at ö.
SMS?873. Ångpannor. Armatur för tub?,
retur?, Cornwall? och rapidång?
pannor enligt SMS?standard.
Översikt.
Tubångpannor
Tubångpannor utföras i regel enligt fig.
7/1. Eldstaden ligger vanligen under
bottenplåten. Rökgaserna stryka längs
botten, passera tubsatsen och bortgå i
sidokanaler till skorstenskanalen. Pann?
Eldyta ma A B c D E F G H
16 1120 2100 520 900 1800 2700 3550 2400 3400
20 1222 2225 620 900 2000 2950 3675 2500 3650
25 1222 2775 620 900 2000 2950 4225 2500 3650
31,5 1424 2350 720 900 2200 3250 3800 2800 3950
40 1424 3000 720 900 2200 3250 4450 2800 3950
50 1628 3125 720 900 2300 3450 4675 3200 4150
63 1728 3450 822 1000 2400 3650 4900 3300 4400
80 1830 3900 824 1000 2600 3850 5350 3400 4650
100 2031 4000 824 lOOO 2700 4050 5500 3600 4850
MASKINTEKNIK
64
1009

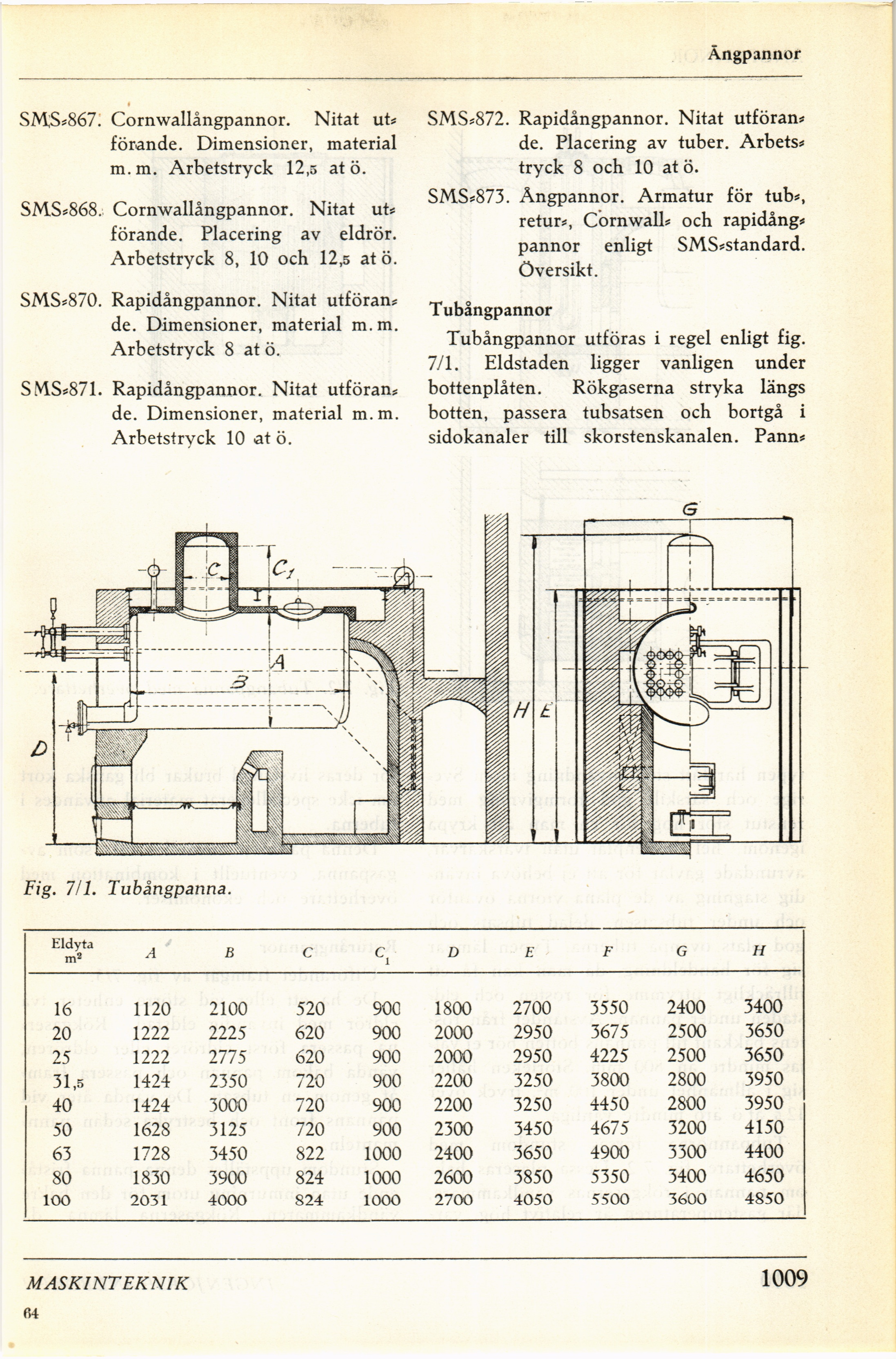

Fig. Hl. Tubårigpariria.
