Ekonom is rar
För undvikande av svettning frän rök?
gaserna på ekonomiserrören bör matarvaU
tentemperaturen ej gärna understiga 40 °C
vid gjutjärnsekonomisrar och 70° C vid
ståltubsekonomisrar.
Vattenhastigheten i ekonomisrarna bör ej
gärna understiga 0,35 m/s vid inloppet
till ekonomiserrören vid normallast och ej
överstiga 0,75 m/s.
En ekonomiser är uppbyggd av rör eller
tuber, genom vilka matarvattnet pumpas
på dess väg till pannan och som utvändigt
omspolas av rökgaserna sedan dessa pas*
serat pannan. Ekonomisrarna uppställas
alltid efter pannorna, antingen helt fri*
stående eller — vilket är vanligast — sam*
manbyggas de direkt med pannorna.
Med hänsyn till sitt arbetssätt kunna
ekonomisrarna uppdelas i följande grup*
per:
a) Ekonomisrar utan ångbildning. Dessa
böra så dimensioneras att vid normal be*
lastning matarvattnet ej uppvärmes till
en temperatur som är högre än ca 30°
under kokpunkten, svarande mot pannans
drifttryck.
b) Förångningsekonomisrar. Vid förång*
ningsekonomisrarna drives förvärmningen
så långt att den mot trycket i ekonomi*
sern svarande kokpunkten uppnås och
ångbildning sker. Härvid erfordras att
rörslingorna äro ordnade så att ingen
nedåtströmning av vattnet förekommer.

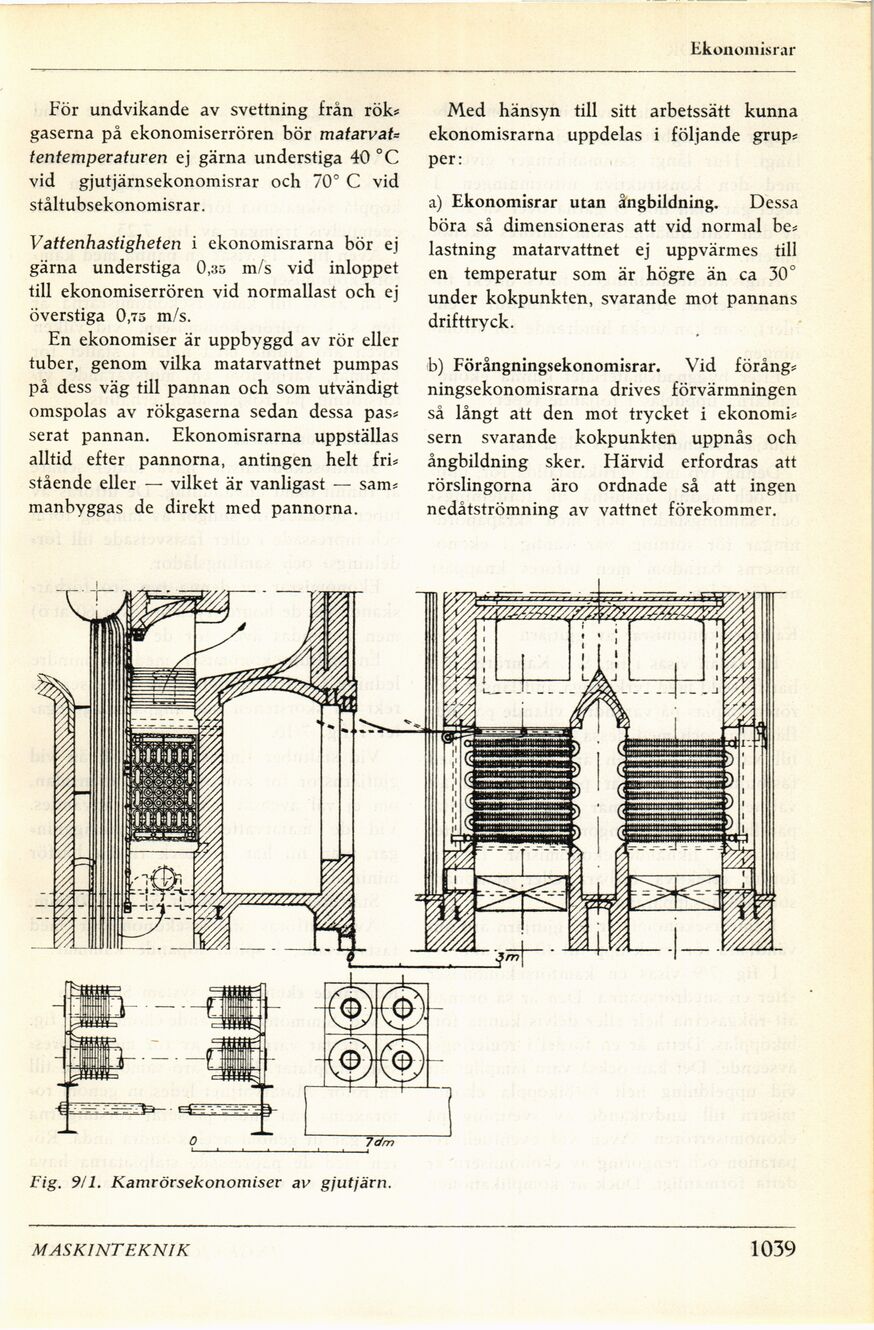

Fig. 9/1. Kamrörsekonomiser av gjutjärn.
MASKINTEKNIK
1039
