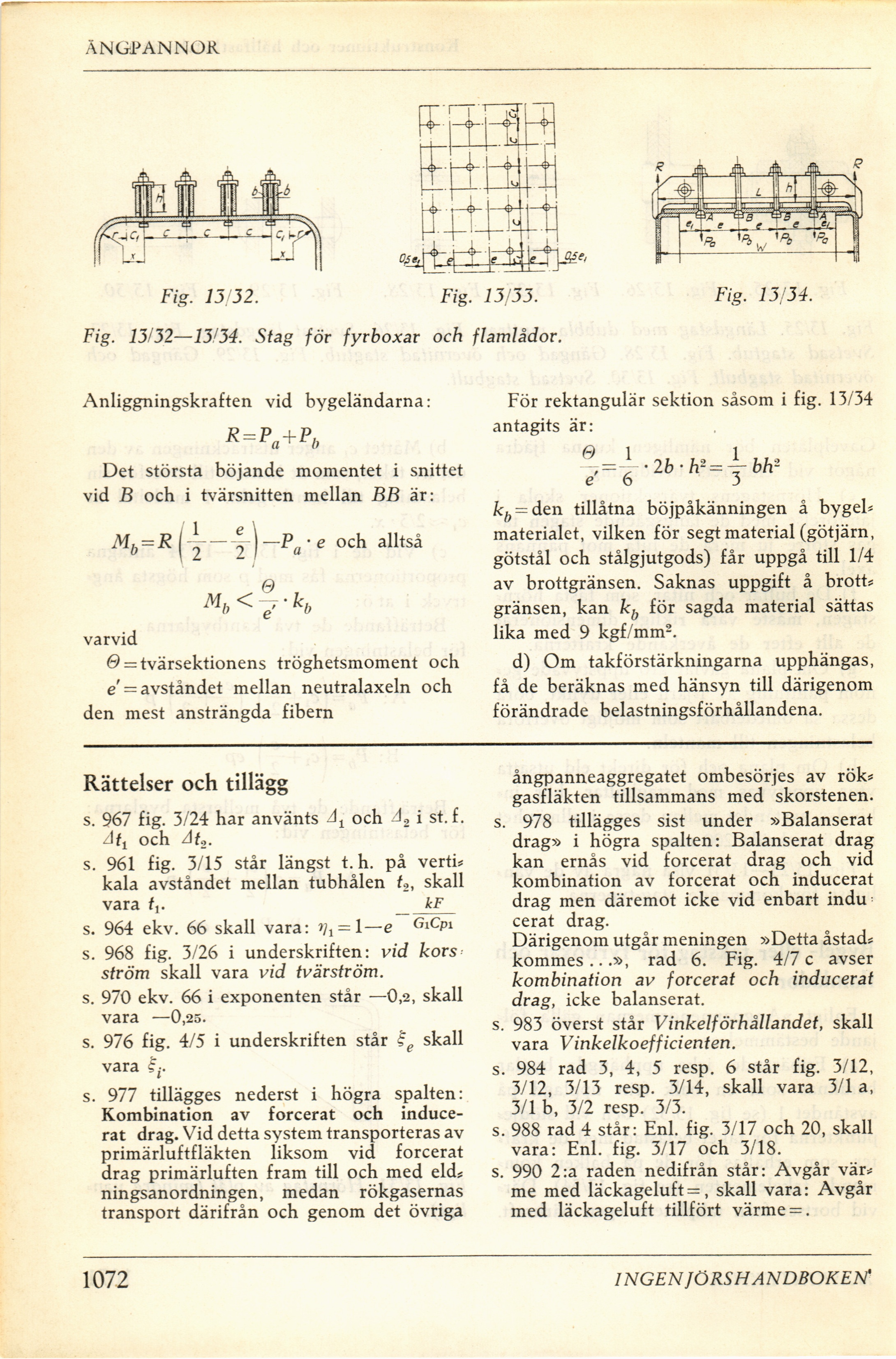

ÅNGPANNOR
Fig. 13/32. Fig. 13/33. Fig. 13/34.
Fig. 13/32—13/34. Stag för fyrboxar och flamlådor.
Anliggningskraften vid bygeländarna:
* = Pa + Pb
Det största böjande momentet i snittet
vid B och i tvärsnitten mellan BB är:
Mö = jR(y-y)-Pa-e och alltså
varvid
& = tvärsektionens tröghetsmoment och
e’ = avståndet mellan neutralaxeln och
den mest ansträngda fibern
För rektangulär sektion såsom i fig. 13/34
antagits är:
e 6 3
kf) = den tillåtna böjpåkänningen å bygel?
materialet, vilken för segt material (götjärn,
götstål och stålgjutgods) får uppgå till 1/4
av brottgränsen. Saknas uppgift å brott?
gränsen, kan kb för sagda material sättas
lika med 9 kgf/mm2.
d) Om takförstärkningarna upphängas,
få de beräknas med hänsyn till därigenom
förändrade belastningsförhållandena.
Rättelser och tillägg
s. 967 fig. 3/24 har använts At och A2 i st. f.
Aft och Ah.
s. 961 fig. 3/15 står längst t. h. på verti?
kala avståndet mellan tubhålen t2, skall
vara tt. kF
s. 964 ekv. 66 skall vara: ^ = 1—e GlCPi
s. 968 fig. 3/26 i underskriften: vid kors*
ström skall vara vid tvärström.
s. 970 ekv. 66 i exponenten står —0,2, skall
vara —0,25.
s. 976 fig. 4/5 i underskriften står £e skall
vara
s. 977 tillägges nederst i högra spalten:
Kombination av forcerat och
inducerat drag. Vid detta system transporteras av
primärluftfläkten liksom vid forcerat
drag primärluften fram till och med eld?
ningsanordningen, medan rökgasernas
transport därifrån och genom det övriga
ångpanneaggregatet ombesörjes av rök?
gasfläkten tillsammans med skorstenen,
s. 978 tillägges sist under »Balanserat
drag» i högra spalten: Balanserat drag
kan ernås vid forcerat drag och vid
kombination av forcerat och inducerat
drag men däremot icke vid enbart indu
cerat drag.
Därigenom utgår meningen »Detta åstad?
kommes...», rad 6. Fig. 4/7 c avser
kombination av forcerat och inducerat
drag, icke balanserat,
s. 983 överst står Vinkelförhållandet, skall
vara Vinkelkoefficienten.
s. 984 rad 3, 4, 5 resp. 6 står fig. 3/12,
3/12, 3/13 resp. 3/14, skall vara 3/1 a,
3/1 b, 3/2 resp. 3/3.
s. 988 rad 4 står: Enl. fig. 3/17 och 20, skall
vara: Enl. fig. 3/17 och 3/18.
s. 990 2:a raden nedifrån står: Avgår vär?
me med läckageluft =, skall vara: Avgår
med läckageluft tillfört värme = .
1072
INGENJÖRSHANDBOKEN’
