VÄRMEVÄXLARE

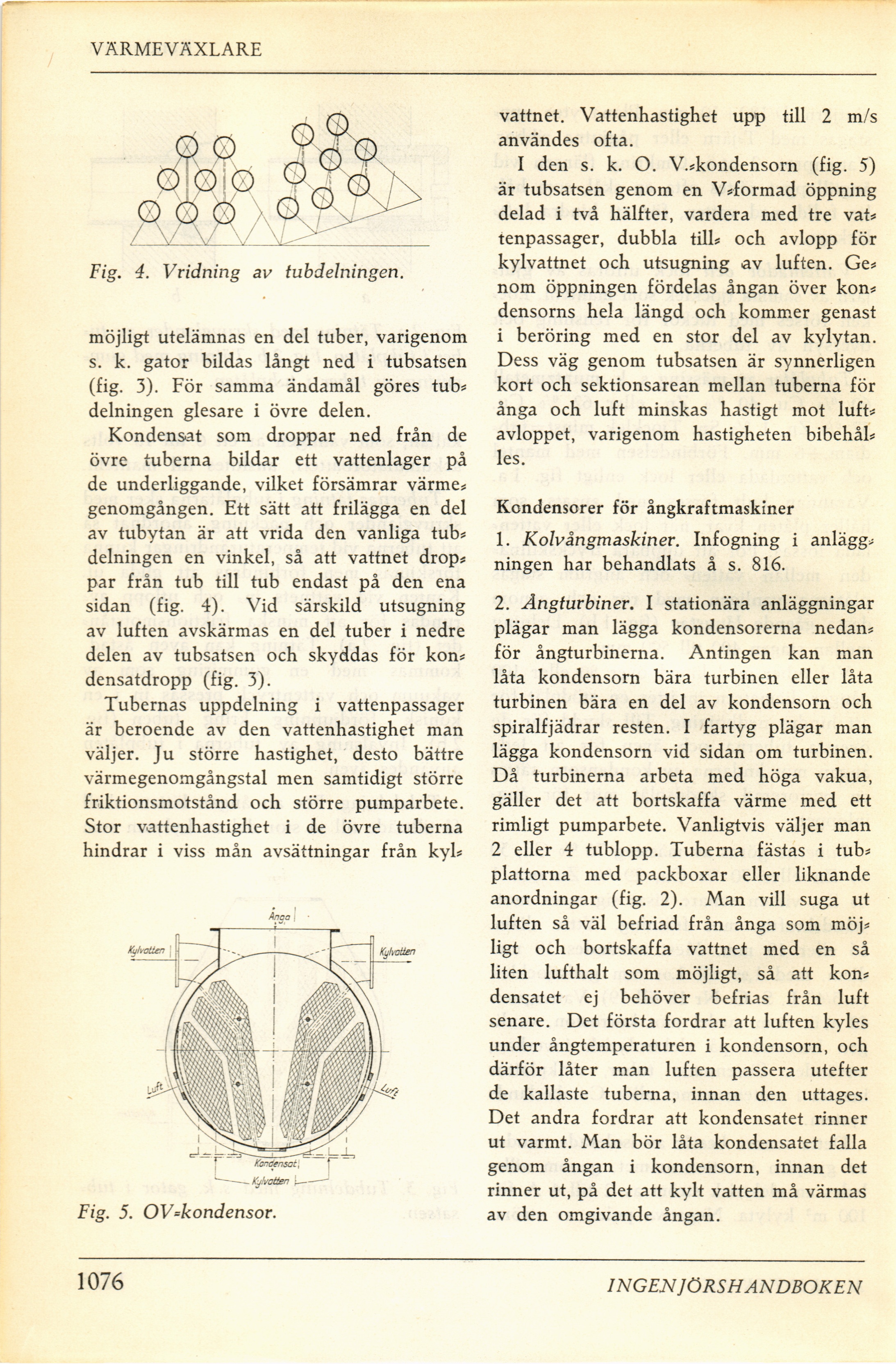

Fig. 4. Vridning av tubdelningen.
möjligt utelämnas en del tuber, varigenom
s. k. gator bildas långt ned i tubsatsen
(fig. 3). För samma ändamål göres tub*
delningen glesare i övre delen.
Kondensat som droppar ned från de
övre tuberna bildar ett vattenlager på
de underliggande, vilket försämrar värme*
genomgången. Ett sätt att frilägga en del
av tubytan är att vrida den vanliga tub*
delningen en vinkel, så att vattnet drop*
par från tub till tub endast på den ena
sidan (fig. 4). Vid särskild utsugning
av luften avskärmas en del tuber i nedre
delen av tubsatsen och skyddas för kon*
densatdropp (fig. 3).
Tubernas uppdelning i vattenpassager
är beroende av den vattenhastighet man
väljer. Ju större hastighet, desto bättre
värmegenomgångstal men samtidigt större
friktionsmotstånd och större pumparbete.
Stor vattenhastighet i de övre tuberna
hindrar i viss mån avsättningar från kyl*
Fig. 5. OV=kondensor.
vattnet. Vattenhastighet upp till 2 m/s
användes ofta.
I den s. k. O. V.*kondensorn (fig. 5)
är tubsatsen genom en V*formad öppning
delad i två hälfter, vardera med tre vat*
tenpassager, dubbla till* och avlopp för
kylvattnet och utsugning av luften. Ge*
nom öppningen fördelas ångan över kon*
densorns hela längd och kommer genast
1 beröring med en stor del av kylytan.
Dess väg genom tubsatsen är synnerligen
kort och sektionsarean mellan tuberna för
ånga och luft minskas hastigt mot luft*
avloppet, varigenom hastigheten bibehål*
les.
Kcndensorer för ångkraftmaskiner
1. Kolvångmaskiner. Infogning i anlägg*
ningen har behandlats å s. 816.
2. Ångturbiner. I stationära anläggningar
plägar man lägga kondensorerna nedan*
för ångturbinerna. Antingen kan man
låta kondensorn bära turbinen eller låta
turbinen bära en del av kondensorn och
spiralfjädrar resten. I fartyg plägar man
lägga kondensorn vid sidan om turbinen.
Då turbinerna arbeta med höga vakua,
gäller det att bortskaffa värme med ett
rimligt pumparbete. Vanligtvis väljer man
2 eller 4 tublopp. Tuberna fästas i tub*
plattorna med packboxar eller liknande
anordningar (fig. 2). Man vill suga ut
luften så väl befriad från ånga som möj*
ligt och bortskaffa vattnet med en så
liten lufthalt som möjligt, så att kon*
densatet ej behöver befrias från luft
senare. Det första fordrar att luften kyles
under ångtemperaturen i kondensorn, och
därför låter man luften passera utefter
de kallaste tuberna, innan den uttages.
Det andra fordrar att kondensatet rinner
ut varmt. Man bör låta kondensatet falla
genom ångan i kondensorn, innan det
rinner ut, på det att kylt vatten må värmas
av den omgivande ångan.
1076
INGENJÖRSHANDBOKEN
