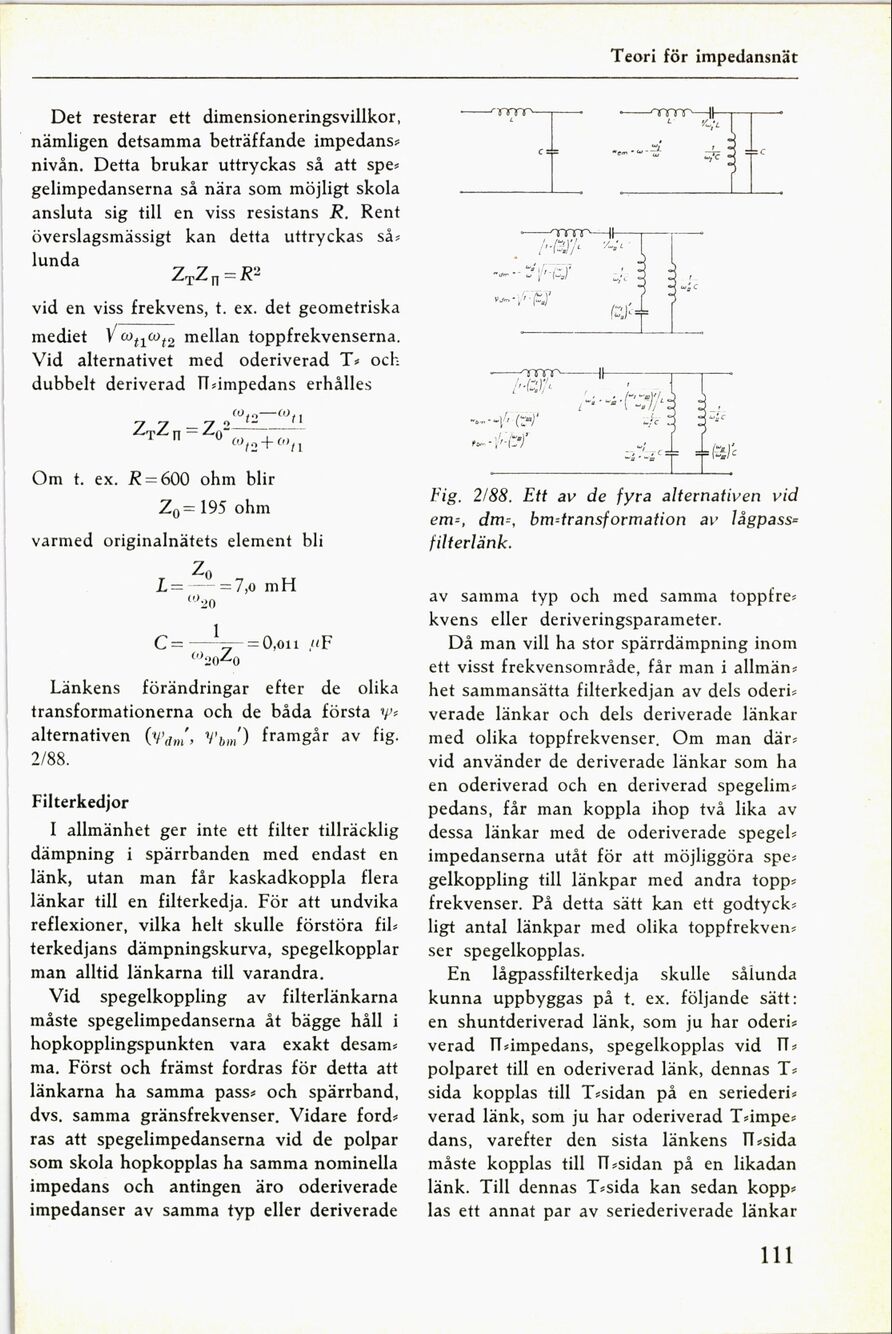

Det resterar ett dimensioneringsvillkor.
, nämligen detsamma beträffande impedans-
nivån. Detta brukar uttryckas så att spe-
gelimpedanserna så nära som möjligt skola
ansluta sig till en viss resistans R. Rent
överslagsmässigt kan detta uttryckas så-
lunda
ZTZ » = R2
vid en viss frekvens, t. ex. det geometriska
mediet VOHOY mellan toppfrekvenserna.
Vid alternativet med oderiverad T- oclz
dubbelt deriverad fl-impedans erhålles
ofu,2–A)rl
ZTZI -ZO«-T,2Tss-:.«
Om t. ex. R=600 ohm blir
Zo= 195 ohm
varmed originalnätets element bli
Zo
L= –s—=7,0 mH
«’20
-—=0,011 ««F
(-):.,ozo
Länkens förändringar efter de olika
transformationerna och de båda första sy-
alternativen («tx-»,««, MMI framgår av fig.
2X88.
Filterlcedjor
I allmänhet ger inte ett filter tillräcklig
dämpning i spärrbanden med endast en
länk, utan man får kaskadkoppla flera
länkar till en filterkedja. För att undvika
reflexioner, vilka helt skulle förstöra fil-
ter-kedjans dämpningskurva, spegelkopplar
man alltid länkarna till varandra.
Vid spegelkoppling av filterlänkarna
måste spegelimpedanserna åt bägge håll i
hopkopplingspunkten vara exakt desam-
ma. Först och främst fordras för detta att
länkarna ha samma pass- och spärrband,
dvs. samma gränsfrekvenser. Vidare ford-
ras att spegelimpedanserna vid de polpar
som skola hopkopplas ha samma nominella
impedans och antingen äro oderiverade
impedanser av samma typ eller deriverade
Teori för impedanant
lJl «
« « « , «- ..- «
»» . -» ( «»»«21 x
.s -
« :
s–-«-L« (:««x’« i-«.«c .
J-
.- » .-
» ’-"l«7 -,-
Wy-
- ,
»4,»».»- 1(»·»
Fig. 2X88. Ett ai- de fyra alternativen vid
em-, dnr-, dnr-transformation ai- lågpass-
filterlänlc
av samma typ och med samma toppfre-
kvens eller deriveringsparameter.
Då man vill ha stor spärrdämpning inom
ett visst frekvensområde, får man i allmän-
het sammansätta filterkedjan av dels oderi-
verade länkar och dels deriverade länkar
med olika toppfrekvenser. Om man där-
vid använder de deriverade länkar som ha
en oderiverad och en deriverad spegelim-
pedans, får man koppla ihop två lika av
dessa länkar med de oderiverade spegel-
impedanserna utåt för att möjliggöra spe-
gelkoppling till länkpar med andra topp-
frekvenser. På detta sätt kan ett godtyck-
ligt antal länkpar med olika toppfrekven-
ser spegelkopplas.
En lågpassfilterkedja skulle sålunda
kunna uppbyggas på t· ex. följande sätt:
en shuntderiverad länk, som ju har oderi-
verad lT-impedans, spegelkopplas vid IT-
polparet till en oderiverad länk, dennas T-
sida kopplas till T-sidan på en seriederi-
verad länk. som ju har oderiverad T-impe-
dans, varefter den sista länkens IT-sida
måste kopplas till ss-sidan på en likadan
länk. Till dennas T-sida kan sedan kopp-
las ett annat par av seriederiverade länkar
111
