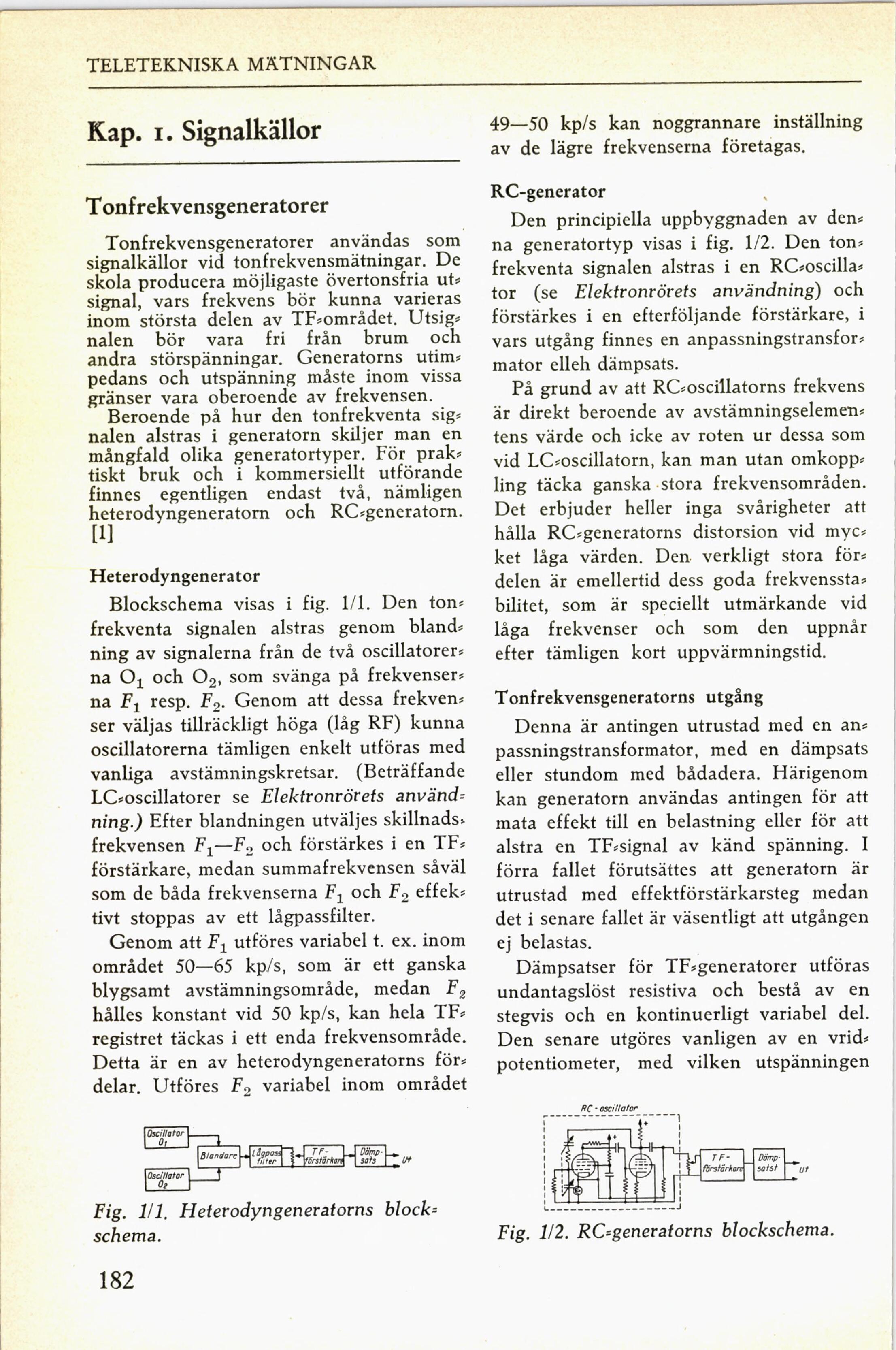

TELETEKNISKA MÄTNINGAR
———————-———————————————————
Kap. I. signalkällor
Tonfrekvensgeneratorer
Tonfrekvensgeneratorer användas som
signalkällor vid tonfrekvensmätningar. De
skola producera möjligaste övertonsfria ut-
signal, vars frekvens bör kunna varieras
inom största delen av TF-området. Utsig-
nalen bör vara fri från brum och
andra störspänningar. Generatorns utim-
pedans och utspänning måste inom vissa
gränser vara oberoende av frekvensen.
Beroende på hur den tonfrekventa sig-
nalen alstras i generatorn skiljer man en
mångfald olika generatortvper. För prak-
tiskt bruk och i kommersiellt utförande
finnes egentligen endast två. nämligen
hfterodyngeneratorn och RC-generatorn·
Heterodyngenerator
Blockschema visas i fig. Ul. Den ton-
frekventa signalen alstras genom bland-
ning av signalerna från de två oscillatorer-
na 01 och 02, som svänga på frekvenser-
na F1 resp. F2. Genom att dessa frekven-
ser väljas tillräckligt höga (låg RF) kunna
oscillatorerna tämligen enkelt utföras med
vanliga avstämningskretsar· (Beträffande
LC-oscillatorer se Elektronrörets använd-
ning) Efter blandningen utväljes skillnads-
frekvensen fil-FI och förstärkes i en TF-
förstärkare, medan summafrekvensen såväl
som de båda frekvenserna F1 och Fz effek-
tivt stoppas av ett lågpassfilter.
Genom att F1 utföres variabel t. ex. inom
området 50—65 kas, som är ett ganska
blygsamt avstämningsområde, medan F2
hålles konstant vid 50 kp-s, kan hela TF-
registret täckas i ett enda frekvensområde.
Detta är en av heterodyngeneratorns för-
delar. Utföres F2 variabel inom området
Fig. lXL Heterodyngeneratorns block-
schema.
182
49—50 kst kan noggrannare inställning
av de lägre frekvenserna företagas.
RC-generator
Den principiella uppbyggnaden av den-
na generatortvp visas i fig. 1X2. Den ton-
frekventa signalen alstras i en RC-oscilla-
tor (se Elektronrörets användning-) och
förstärkes i en efterföljande förstärkare, i
vars utgång finnes en anpassningstransfor-
mator elleh dämpsats.
På grund av att RC-oscillatorns frekvens
är direkt beroende av avstämningselemen-
tens värde och icke av roten ur dessa som
vid LC-oscillatorn, kan man utan omkopp-
ling täcka ganskastora frekvensområden.
Det erbjuder heller inga svårigheter att
hålla RC-generat0rns distorsion vid myc-
ket låga värden. Den- verkligt stora för-
delen är emellertid dess goda frekvenssta-
bilitet, som är speciellt utmärkande vid
låga frekvenser och som den uppnår
efter tämligen kort uppvärmningstid.
Tonfrekvensgeneratorns utgång
Denna är antingen utrustad med en an-
passningstransformator, med en dämpsats
eller stundom med bådadera. Härigenom
kan generatorn användas antingen för att
mata effekt till en belastning eller för att
alstra en TF-signal av känd spänning. l
förra fallet förutsättes att generatorn är
utrustad med effektförstärkarsteg medan
det i senare fallet är väsentligt att utgången
ej belastas.
Dämpsatser för TF-generatorer utföras
undantagslöst resistiva och bestå av en
stegvis och en kontinuerligt variabel del.
Den senare utgöres vanligen av en vrid-
potentiometer, med vilken utspänningen
WC · oscillator
r–.––-—-
Fig. lX2. RC-generatoms blockschema.
