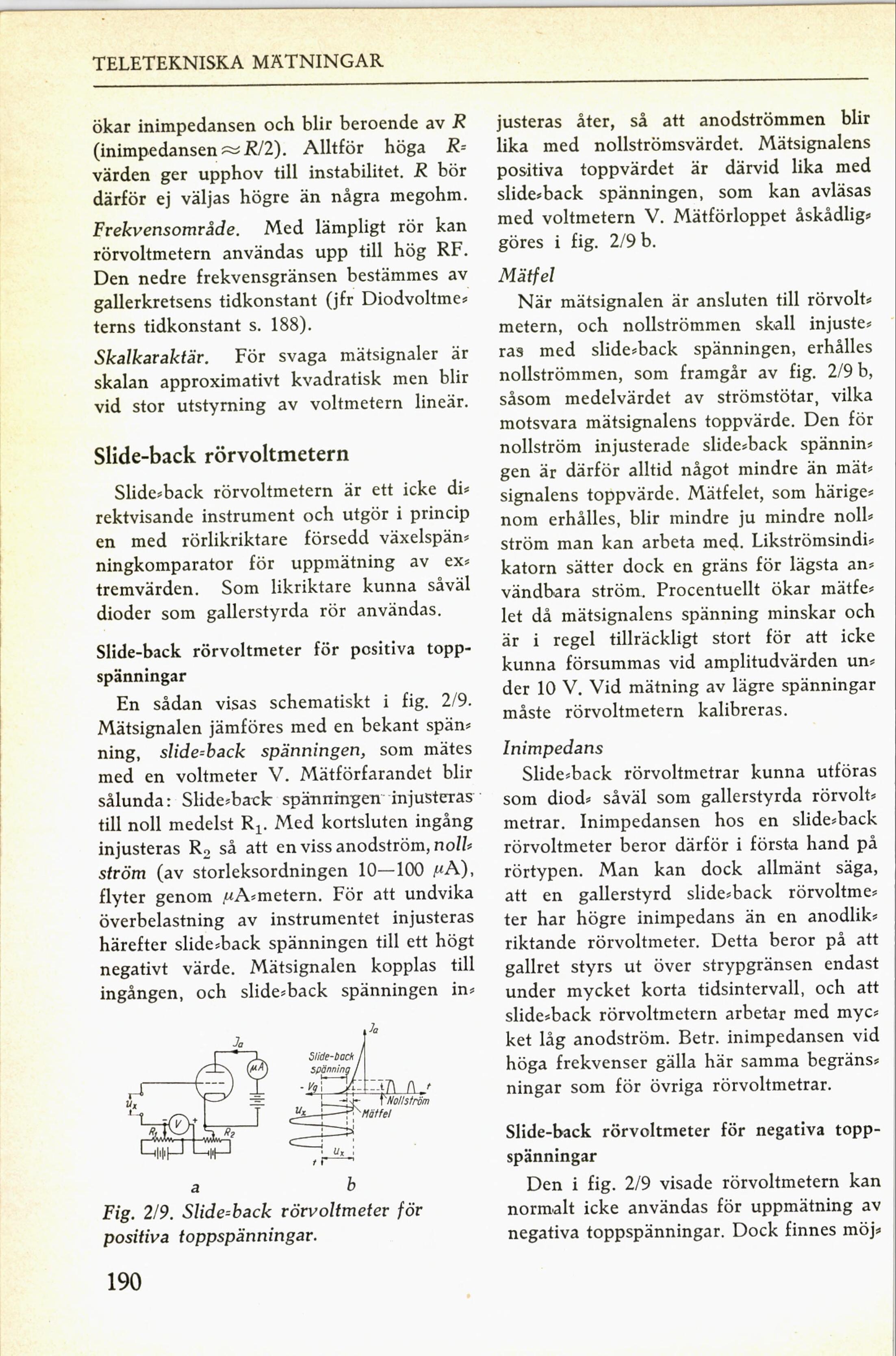

TELETEKNISKA MÄTNINGAR
———————————-————-—————————d
——-————.——-——-——-————————-—
ökar inimpedansen och blir beroende av R
(inimpedansenTRl2). Alltför höga R-
värden ger upphov till instabilitet. R bör
därför ej väljas högre än några megohm.
Frekvensområde. Med lämpligt rör kan
rörvoltmetern användas upp till hög RF.
Den nedre frekvensgränsen bestämmes av
gallerkretsens tidkonstant (jfrl Diodvoltmeä
terns tidkonstant s. 188).
Fkalkaraktär. För svaga mätsignaler är
skalan approximativt kvadratisk men blir
vid stor utstyrning av voltmetern lineär.
slide-baclc rörvoltmetern
slide-back rörvoltmetern är ett icke di-
rektvisande instrument och utgör i princip
en med rörlikriktare försedd växelspän-
ningkomparator för uppmätning av ex-
tremvärden. som likriktare kunna såväl
dioder som gallerstyrda rör användas.
slide-back rörvoltmeter för positiva topp-
spänningar
En sådan visas schematiskt i fig. 2X9.
Mätsignalen jämföres med en bekant spän-
ning, sikte-back spänningen, som mätes
med en voltmeter V. Mätförfarandet blir
sålunda: slide-back spänningen-— injusteras- -
till noll medelst R1. Med kortsluten ingång
injusteras R2 så att en viss anodström,noll-
ström (av storleksordningen 10—100 »A).
flyter genom »A-metern. För att undvika
överbelastning av instrumentet injusteras
härefter slide-back spänningen till ett högt
negativt värde. Mätsignalen kopplas till
ingången, och slide-back spänningen in-
J-
stick-Dock
Fig. 2X9. Micke-back rörvoltmeter för
positiva toppspänningar.
190
justeras åter, så att anodströmmen blir
lika med nollströmsvärdet. Mätsignalens
positiva toppvärdet är därvid lika med
slide-back spänningen, som kan avläsas
med voltmetern V. Mätförloppet åskådlig-
göres i fig. 2J9 b.
Mätfel
När mätsignalen är ansluten till rörvolt-
metern, och nollströmmen skall injuste-
ras med slide-back spänningen, erhålles
nollströmmen, som framgår av fig. 2X9 b,
såsom medelvärdet av strömstötar, vilka
motsvara mätsignalens toppvärde. Den för
nollström injusterade slide-back spännin-
gen är därför alltid något mindre än mät-
signalens toppvärde. Mätfelet, som härige-
nom erhålles, blir mindre ju mindre noll-
ström man kan arbeta med. Likströmsindj-
katorn sätter dock en gräns för lägsta an-
vändbara ström.. Procentuellt ökar mätfe-
let då mätsignalens spänning minskar och
är i regel tillräckligt stort för att icke
kunna försummas vid amplitudvärden un-
der 10 V. Vid mätning av lägre spänningar
måste rörvoltmetern kalibreras.
lnimpedans
slide-back rörvoltmetrar kunna utföras
som diod- såväl som gallerstyrda rörvolt-
metrar. lnimpedansen hos en slide-back
rörvoltmeter beror därför i första hand på
rörtypen. Man kan dock allmänt säga,
att en gallerstyrd slide-back rörvoltme-
ter har högre inimpedans än en anodlik-
riktande rörvoltmeter. Detta beror på att
gallret styrs ut över strvpgränsen endast
under mycket korta tidsintervalL och att
slide-back rörvoltmetern arbetar med myc-
ket låg anodström. Betr. inimpedansen vid
höga frekvenser gälla här samma begräns-
ningar som för övriga rörvoltmetrar.
slide-back rörvoltmeter för negativa topp-
spänningar
Den i fig. 2X9 visade rörvoltmetern kan
normialt icke användas för uppmätning av
negativa toppspänningar. Dock finnes möj-
