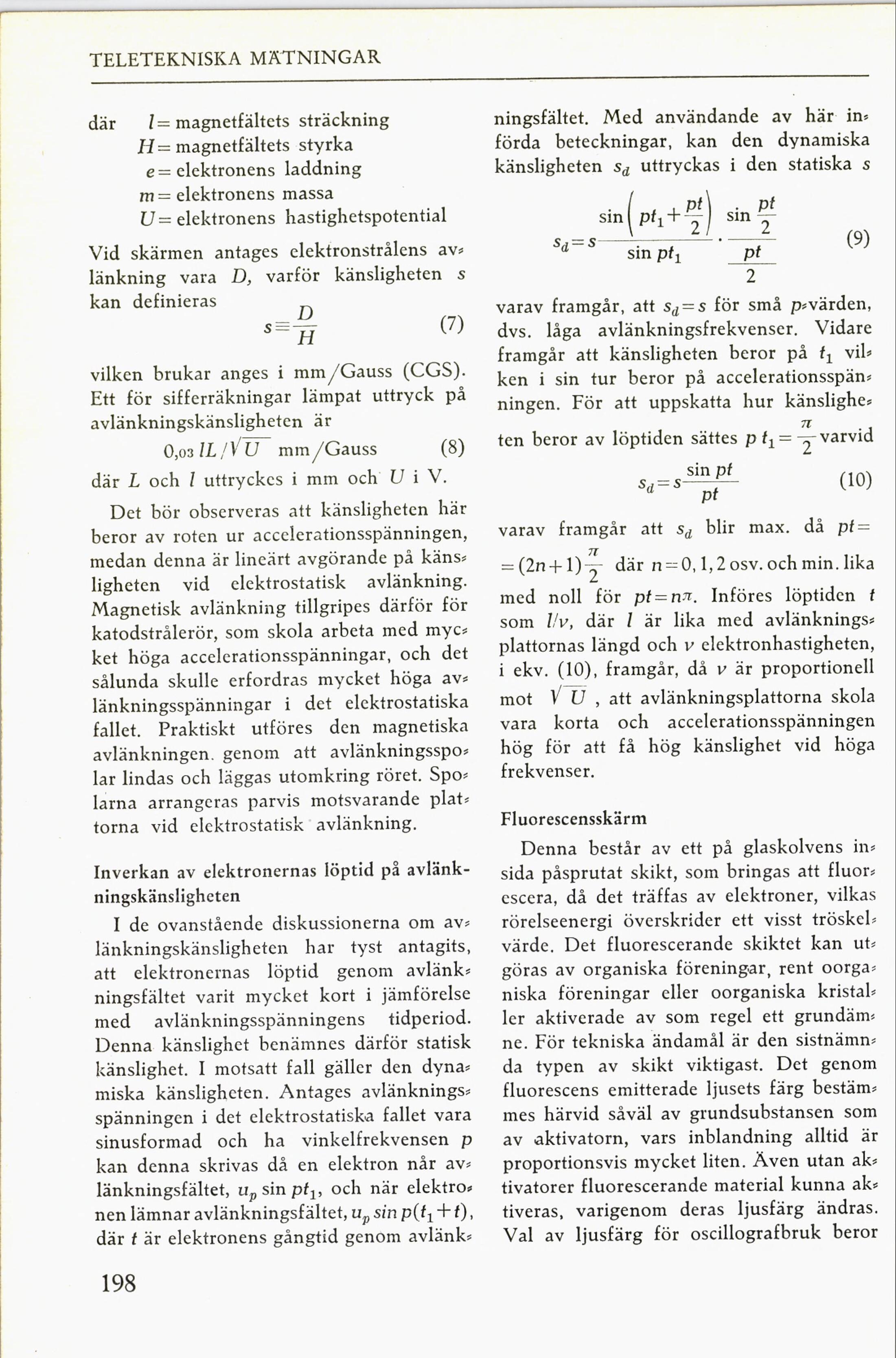

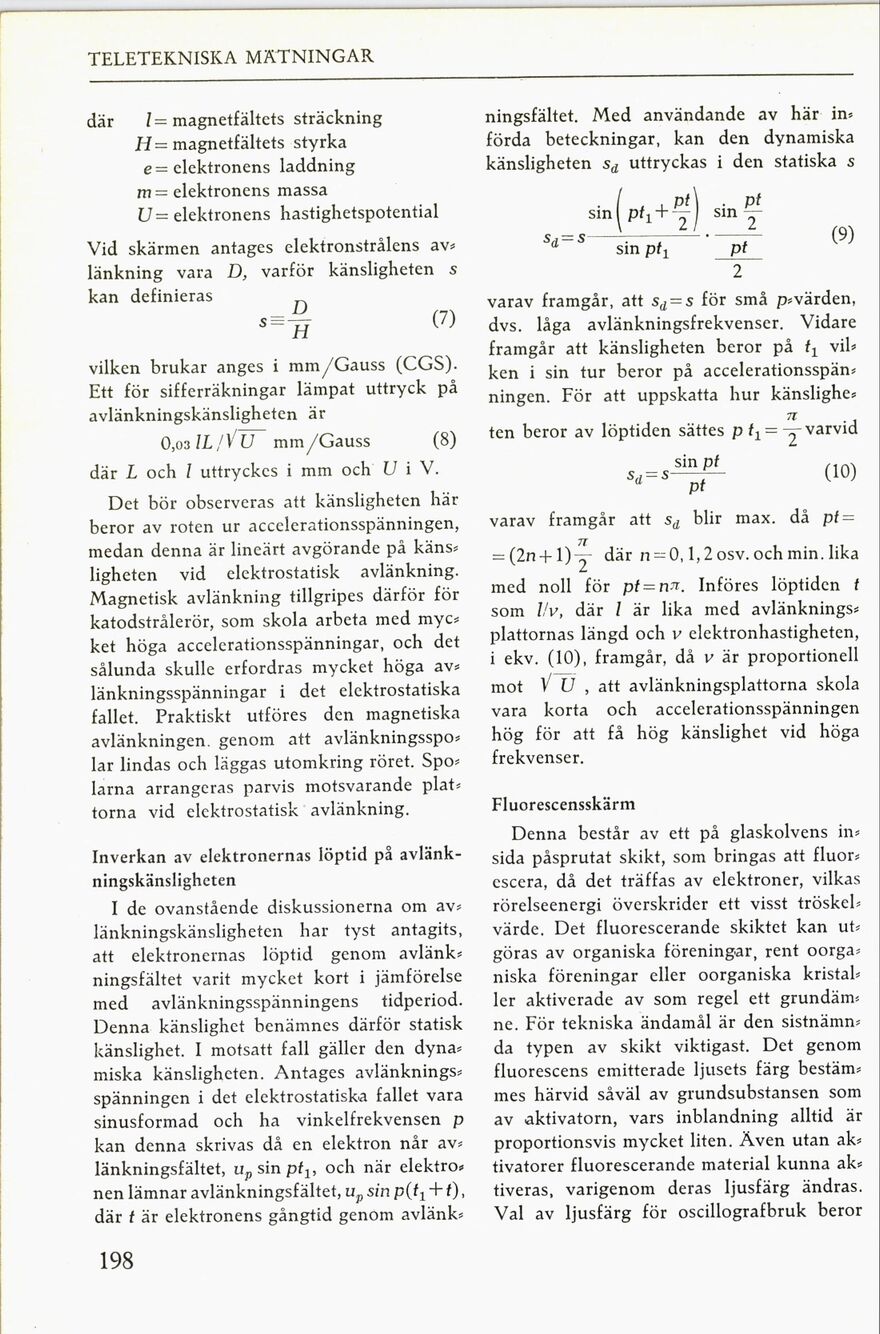

TELETEKNISKA MÄTNINGAR
F————————————————————-
——«—-—.————————-——-,———————————
där l = magnetfältets sträckning
H = magnetfältets styrka
e= elektronens laddning
m = elektronens massa
U = elektronens hastighetspotential
Vid skärmen antages elektronstrålens av-
länkning vara D, varför känsligheten s
kan definieras
IEL (7)
H
vilken brukar anges i mMXGauss (CGs).
Ett för sifferräkningar lämpat uttryck på
avlänkningskänsligheten är
0,03 lL X VAU- mm - Gauss (8)
där L och l uttryckes i mm och U i V.
Det bör observeras att känsligheten här
beror av roten ur accelerationsspänningen,
medan denna är lineärt avgörande på käns-
ligheten vid elektrostatisk avlänkning.
Magnetisk avlänkning tillgripes därför för
katodstrålerör, som skola arbeta med myc-
ket höga accelerationsspänningar, och det
sålunda skulle erfordras mycket höga av-
länkningsspänningar i det elektrostatiska
fallet. Praktiskt utföres den magnetiska
avlänkningen. genom att avlänkningsspo-
lar lindas och läggas utomkring röret. spo-
larna arrangeras parvis motsvarande plat-
torna vid elektrostatisk avlänkning.
lnverkan av elektronernas löptid på avlänks
ningskänsligheten
I de ovanstående diskussionerna om av-
länkningskänsligheten har tyst antagits,
att elektronernas löptid genom avlänk-
ningsfältet varit mycket kort i jämförelse
med avlänkningsspänningens tidperiod.
Denna känslighet benämnes därför statisk
känslighet. l motsatt fall gäller den dyna-
miska känsligheten. Antages avlänknings-
spänningen i det elektrostatiska fallet vara
sinusformad och ha vinkelfrekvensen p
kan denna skrivas då en elektron når av-
länkningsfältet, u» sin pip och när elektro-
nen lämnar avlänkningsfältet, u» sin p(t1 -l- t),
där t är elektronens gångtid genom avlänk-
198
ningsfältet. Med användande av här- in-
förda beteckningar, kan den dynamiska
känsligheten sel uttryckas i den statiska s
2 2
sin pil p—t
2
varav framgår, att s,z=s för små p-värden,
dvs. låga avlänkningsfrekvenser. Vidare
framgår att känsligheten beror på tl vil-
ken i sin tur beror på accelerationsspän-
ningen. För att uppskatta hur känslighe-
sin(pt1-l-E) sin E!
Fez-
(9)
71
ten beror av löptiden sättes p tj= Jvarvid
sin pt
T (10)
varav framgår att sil blir max. då pt=
s«—s
=(2n4-1); där n=0. l, 2 osv. och min. lika
med noll för pt=n71. Införes löptiden t
som Uts, där l är lika med avlänknings-
plattornas längd och i- elektronhastigheten,
i ekv. (10), framgår, då I-· är proportionell
mot V U , att avlänkningsplattorna skola
vara korta och accelerationsspänningen
hög för att få hög känslighet vid höga
frekvenser.
Fluorescensskärm
Denna består av ett på glaskolvens in-
sida påsprutat skikt, som bringas att fluor-
escera, då det träffas av elektroner, vilkas
rörelseenergi överskrider ett visst tröskel-
värde. Det fluorescerande skiktet kan ut-
göras av organiska föreningsar, rent oorga-
niska föreningar eller oorganiska kristal-
ler aktiverade av som regel ett grundäm-
ne. För tekniska ändamål är den sistnämn-
da typen av skikt viktigast. Det genom
fluorescens emitterade ljusets färg bestäm-
mes härvid såväl av grundsubstansen som
av aktivatorn, vars inblandning alltid är
proportionsvis mycket liten. Även utan ak-
tivatorer fluorescerande material kunna ak-
tiveras, varigenom deras ljusfärg ändras.
Val av ljusfärg för oscillografbruk beror
