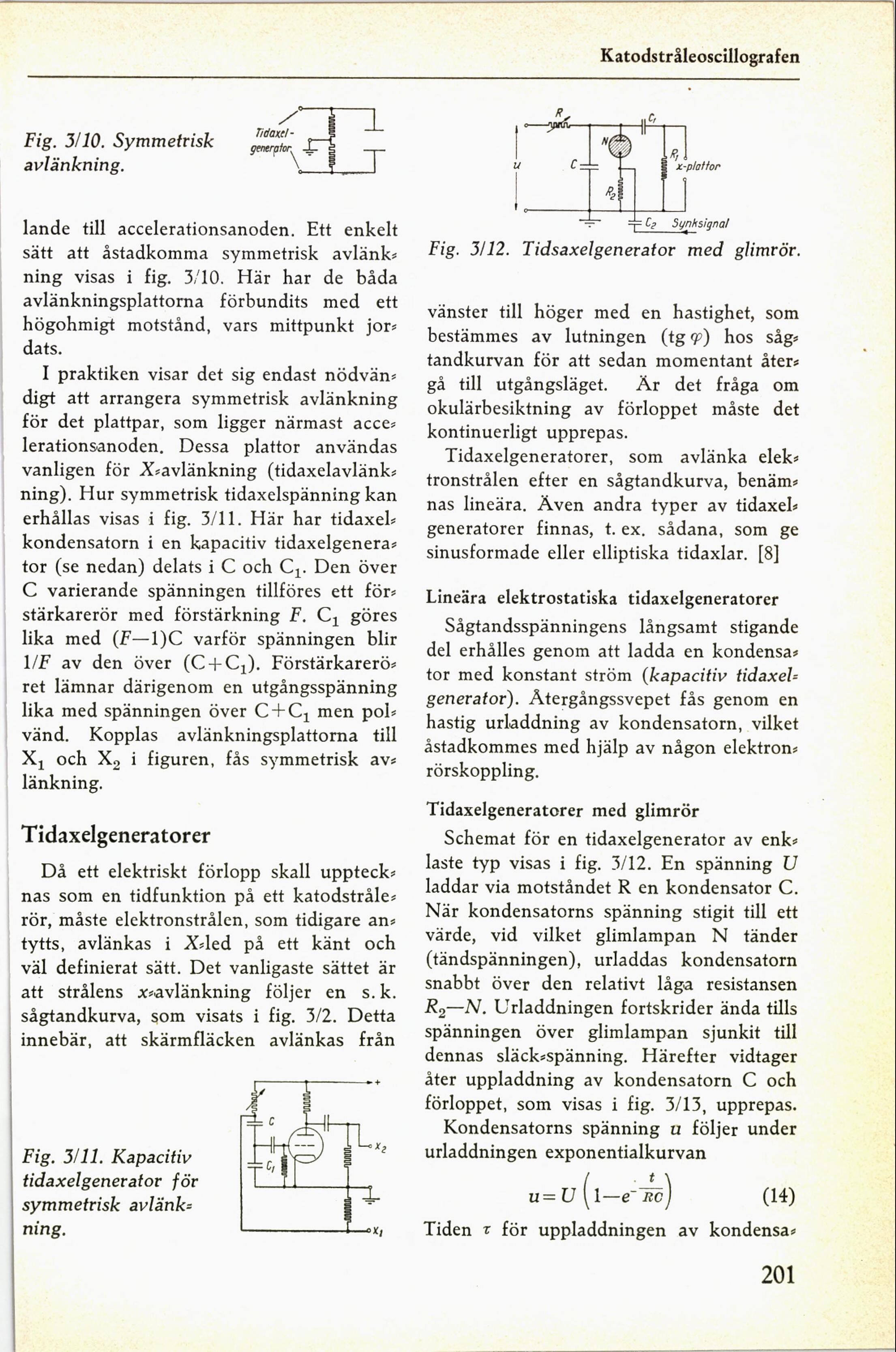

Katodstråleoscillografen «

i
i

-
Fig. Tillo. symmetrisk EFF-: ,
avlänkning X

lande till accelerationsanoden. Ett enkelt
sätt att åstadkomma symmetrisk avlänk-
ning visas i fig. 3,-«10. Här har de båda
avlänkningsplattorna förbundits med ett
högohmigt motstånd, vars mittpunkt jor-
dats.

l praktiken visar det sig endast nödvän-
digt att arrangera symmetrisk avlänkning
för det plattpar, som ligger närmast acce-
lerationsanoden. Dessa plattor användas
vanligen för X-avlänkning (tidaxelavlänk-
ning). Hur symmetrisk tidaxelspänning kan
erhållas visas i fig. 3X11. Här har tidaxel-
kondensatorn i en kapacitiv tidaxelgenera-
tor (se nedan) delats i C och Cl. Den över
C varierande spänningen tillföres ett för-
stärkarerör med förstärkning F. C1 göres
lika med (F—1)C varför spänningen blir
UF av den över (C—FC1). Förstärkarerö-
ret lämnar därigenom en utgångsspänning
lika med spänningen över C-t-C1 men pol-
vänd. Kopplas avlänkningsplattorna till
X1 och X2 i figuren. fås symmetrisk av-
länkning.

Tidaxelgeneratorer

Då ett elektriskt förlopp skall uppteck-
nas som en tidfunktion på ett katodsträle-
rör, måste elektronstrålen. som tidigare an-
tytts, avlänkas i X-led på ett känt och
väl definierat sätt. Det vanligaste sättet är
att strålens x-avlänkning följer en s.k.
sågtandkurva, som visats i fig. 3-2. Detta
innebär, att skärmfläcken avlänkas från

.

Fig. JXIL Kapacitiv
tidaxelgenerator för
symmetrisk avi-Zink-
ning.

FF .
— pryls-lots

-.— Tc; symäsfywl
Fig. 3X12. Tidsaxelgenerator med glimrör.

vänster till höger med en hastighet, som
bestämmes av lutningen (tg Ø) hos såg-
tandkurvan för att sedan momentant åter-
gå till utgångsläget. Är det fråga om
okulärbesiktning av förloppet måste det
kontinuerligt upprepas.
Tidaxelgeneratorer, som avlänka elek-
tronstrålen efter en sågtandkurva, benäm-
nas lineära. Även andra typer av tidaxel-
generatorer finnas, t.ex. sådana. som ge
sinusformade eller elliptiska tidaxlar. [8]

Lineära elektrostatiska tidaxelgeneratorer

sågtandsspänningens långsamt stigande
del erhålles genom att ladda en kondensa-
tor med konstant ström (kapacitii-s titlaer-
generator). Ätergångssvepet fås genom en
hastig urladdning av kondensatorn, vilket
åstadkommes med hjälp av någon elektron-
rörskoppling.

Tidaxelgeneratorer med glimt-ök

schemat för en tidaxelgenerator av enk-
laste typ visas i fig. 3X12. En spänning U
laddar via motståndet R en kondensator c.
När kondensatorns spänning stigit till ett
värde, vid vilket glimlampan N tänder
(tändspänningen), urladdas kondensatorn
snabbt över den relativt låga resistansen
R2—N. Urladdningen fortskrider ända tills
spänningen över glimlampan sjunkit till
dennas släck-spänning Härefter vidtager
åter uppladdning av kondensatorn C och
förloppet, som visas i fig. 3X13, upprepas.

Kondensatorns spänning u följer under
urladdningen exponentialkurvan

. :
u= U (1—e"le—o) (l4)
Tiden I för uppladdningen av kondensa-

201
