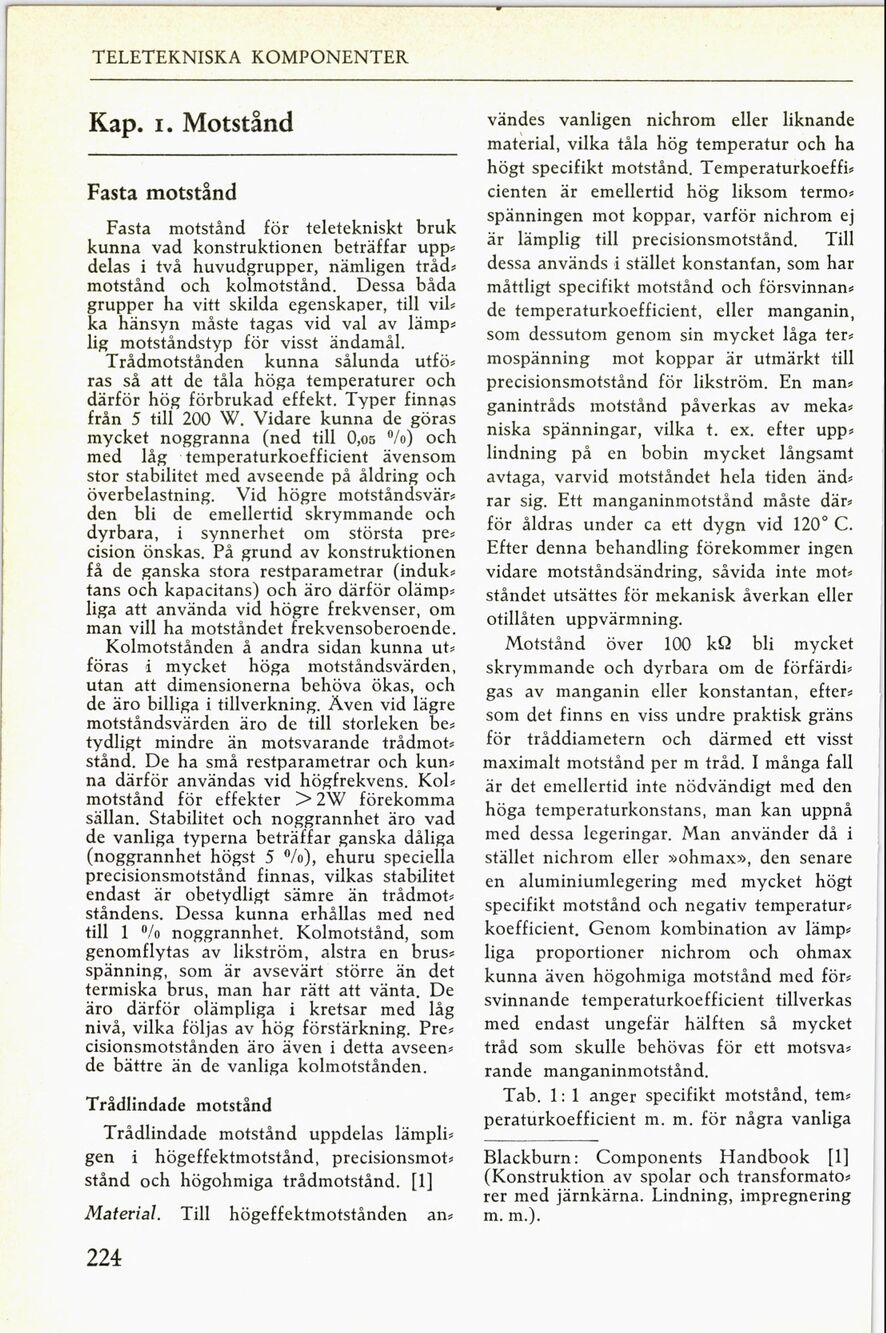

TELETEKNISKA KOMPONENTER
Kap. I. Motstånd
Fasta motstånd
Fasta motstånd för teletekniskt bruk
kunna vad konstruktionen beträffar upp-
delas i två huvudgrupper, nämligen tråd-
motstånd och kolmotstånd. Dessa båda
grupper ha vitt skilda egenskaper, till vil-
ka hänsyn måste tagas vid val av lämp-
lig motståndstyp för visst ändamål.
Trådmotstånden kunna sålunda utfö-
ras så att de tåla höga temperaturer och
därför hög förbrukad effekt. Typer finnas
från 5 till 200 W. Vidare kunna de göras
mycket noggranna (ned till 0,05 0Jo) och
med låg ·temperaturkoefficient ävensom
stor stabilitet med avseende på åldring och
överbelastning. Vid högre motståndsvär-
den bli de emellertid skrymmande och
dyrbara, i synnerhet om största pre-
cision önskas. På grund av konstruktionen
få de ganska stora restparametrar (induk-
tans och kapacitans) och äro därför olämp-
liga att använda vid högre frekvenser, om
man vill ha motståndet frekvensoberoende.
Kolmotstånden å andra sidan kunna ut-
föras i mycket höga motståndsvärden,
utan att dimensionerna behöva ökas, och
de äro billiga i tillverkning. Även vid lägre
motståndsvärden äro de till storleken be-
tydligt mindre än motsvarande trådmot-
stånd. De ha små restparametrar och kun-
na därför användas vid högfrekvens. Kol-
motstånd för effekter )2W förekomma
sällan. stabilitet och noggrannhet äro vad
de vanliga typerna beträffar ganska dåliga
(noggrannhet högst 5 0X0), ehuru speciella
precisionsmotstånd finnas, vilkas stabilitet
endast är obetydligt sämre än trådmot-
ståndens. Dessa kunna erhållas med ned
till 1 0X0 noggrannhet. Kolmotstånd, som
genomflytas av likström, alstra en brus-
spänning, som är avsevärt större än det
termiska brus, man har rätt att vänta. De
äro därför olämpliga i kretsar med låg
nivå, vilka följas av hög förstärkning. Pre-
cisionsmotstånden äro även i detta avseen-
de bättre än de vanliga kolmotstånden·
Trådlindade motstånd
Trådlindade motstånd uppdelas lämpli-
gen i högeffektmotstånd. precisionsmot-
stånd och högohmiga trådmotstånd. [l]
Material. Till
224
högeffektmotstånden an-
vändes vanligen nichrom eller liknande
material, vilka tåla hög temperatur och ha
högt specifikt motstånd. Temperaturkoeffi-
cienten är emellertid hög liksom termo-
spänningen mot koppar, varför nichrom ej
är lämplig till precisionsmotstånd Till
dessa används ii stället konstantan, som har
måttligt specifikt motstånd och försvinnan-
de temperaturkoefficient, eller manganin,
som dessutom genom sin mycket låga ter-
mospänning mot koppar är utmärkt till
precisionsmotstånd för likström. En man-
ganintråds motstånd påverkas av meka-
niska spänningar, vilka t. ex. efter upp-
lindning på en bobin mycket långsamt
avtaga, varvid motståndet hela tiden änd-
rar sig. Ett manganinmotstånd måste där-
för åldras under ca ett dygn vid 120" C.
Efter denna behandling förekommer ingen
vidare motståndsändring, såvida inte mot-
ståndet utsättes för mekanisk åverkan eller
otillåten uppvärmning
Motstånd över 100 kg bli mycket
skrymmande och dyrbara om de förfärdi-
gas av manganin eller konstantan, efter-
som det finns en viss undre praktisk gräns
för tråddiametern och därmed ett visst
maximalt motstånd per m tråd. I många fall
är det emellertid inte nödvändigt med den
höga temperaturkonstans, man kan uppnå
med dessa legeringar. Man använder då i
stället nichrom eller »ohmax», den senare
en aluminiumlegering med mycket högt
specifikt motstånd och negativ temperatur-
koefficient. Cenom kombination av lämp-
liga proportioner nichrom och ohmax
kunna även högohmiga motstånd med för-
svinnande temperaturkoefficient tillverkas
med endast ungefär hälften så mycket
tråd som skulle behövas för ett motsva-
rande manganinmotstånd.
Tab. 1:1 anger specifikt motstånd, tem-
peraturkoefficient m. m. för några vanliga
Blackburn: Components Handbook Il]
(Konstruktion av spolar och transformato-
rer med järnkärna. Lindning, impregnering
m. m.).
