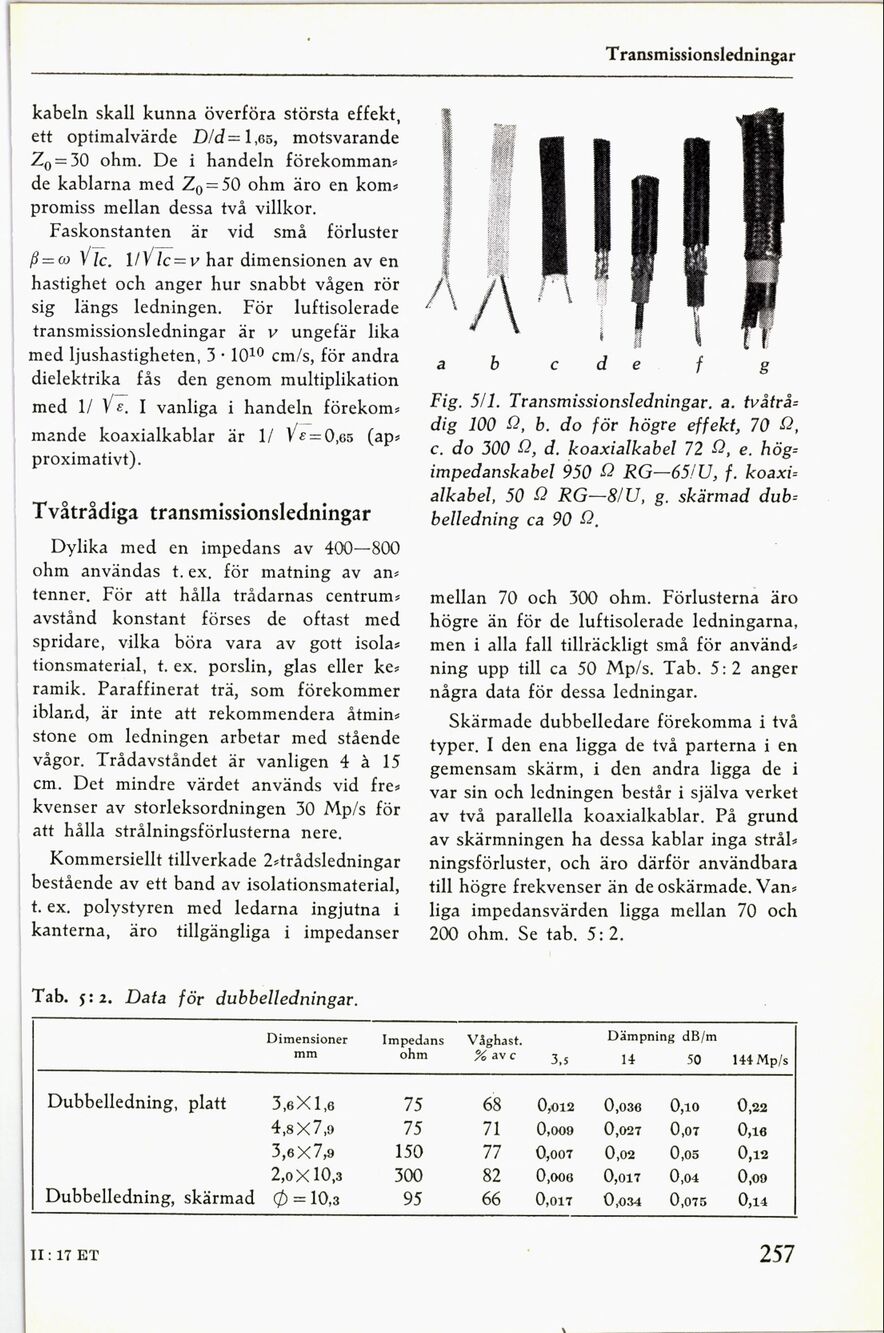

Transmissionsledningar
kabeln skall kunna överföra största effekt,
ett optimalvärde DXd=1,65, motsvarande
Zo=30 ohm. De i handeln förekomman-
de kablarna med Zo=50 ohm äro en kom-
promiss mellan dessa två villkor.
Faskonstanten är vid små förluster
B=w Vic. UVE=1- har dimensionen av en
hastighet och anger hur Snabbt vågen rör
sig längs ledningen. För luftisolerade
transmissionsledningar är 12 ungefär lika
med ljushastigheten, 3 - 1010 cm-s, för andra
dielektrika fås den genom multiplikation
med l- V; l vanliga i handeln förekom-
mande koaxialkablar är IX Vå-=0,65 (ap-
proximativt).
Tvåtrådiga transmissionsledningar
Dylika med en impedans av 400—800
ohm användas t.ex. för matning av an-
tenner. För att hålla trådarnas centrum-
avstånd konstant förses de oftast med
spridare, vilka böra vara av gott isola-
tionsmaterial. t.ex. porslin, glas eller ke-
ramik. Paraffinerat trä, som förekommer
ibland, är inte att rekommendera åtmin-
stone om ledningen arbetar med stående
vågor. Trådavståndet är vanligen 4 å 15
cm. Det mindre värdet används vid fre-
kvenser av storleksordningen 30 Mst för
att hålla strålningsförlusterna nere.
Kommersiellt tillverkade 2-trådsledningar
bestående av ett band av isolationsmaterial,
t.ex. polystyren med ledarna ingjutna i
kanterna, äro tillgängliga i impedanser
Tab. 5:2. Data för dubbelledningar.
a b
c d e f g
Fig. FU. Transmissionsledningar. a. tvått-å-
rlig 100 KL, b. do för högre effekts 70 io,
c. do 300 FY, d. koaxialkabel 72 O, e. hög-
impedanskabel 950 9 RG—6.5.XU, f. koaxi-
alkabel, 50 FZ RG—8-U, g. skärmad dub-
belledning ca 90 FY.
mellan 70 och 300 ohm. Förlusterna äro
högre än för de luftisolerade ledningarna,
men i alla fall tillräckligt små för använd-
ning upp till ca 50 Mst. Tab. F: 2 anger
några data för dessa ledningar.
skärmade dubbelledare förekomma i två
typer· I den ena ligga de två parterna i en
gemensam skärm, i den andra ligga de i
var sin och ledningen består i själva verket
av två parallella koaxialkablar. På grund
av skärmningen ha dessa kablar inga strål-
ningsförluster, och äro därför användbara
till högre frekvenser än de oskärmade. Van-
liga impedansvärden ligga mellan 70 och
200 ohm. se tab. F: 2.
Dimensioner impedans Våghast. Dämpning dsfm
mm Ohm Z « s J.- 14 so 144 Mpxs
Dubbelledning, platt 3 ,6 X 1,6 75 68 0,012 0,036 0,10 0,22
4,8 X 7,9 75 71 0,009 0,027 0,07 0,1e
3,6 X 7,9 150 77 0,007 0,02 0,05 0,12
2,0 X 10,3 300 82 0,006 0,017 0,04 0.09
Dubbelledning, skärmad Ø = 10,3 95 66 0,017 0,034 0,075 0,14
257
lI:17 ET
