TELETEKNISKA KOMPONENTER
, lord-de melaflstrfmlor
l xxxx
a m-
Lzs ««

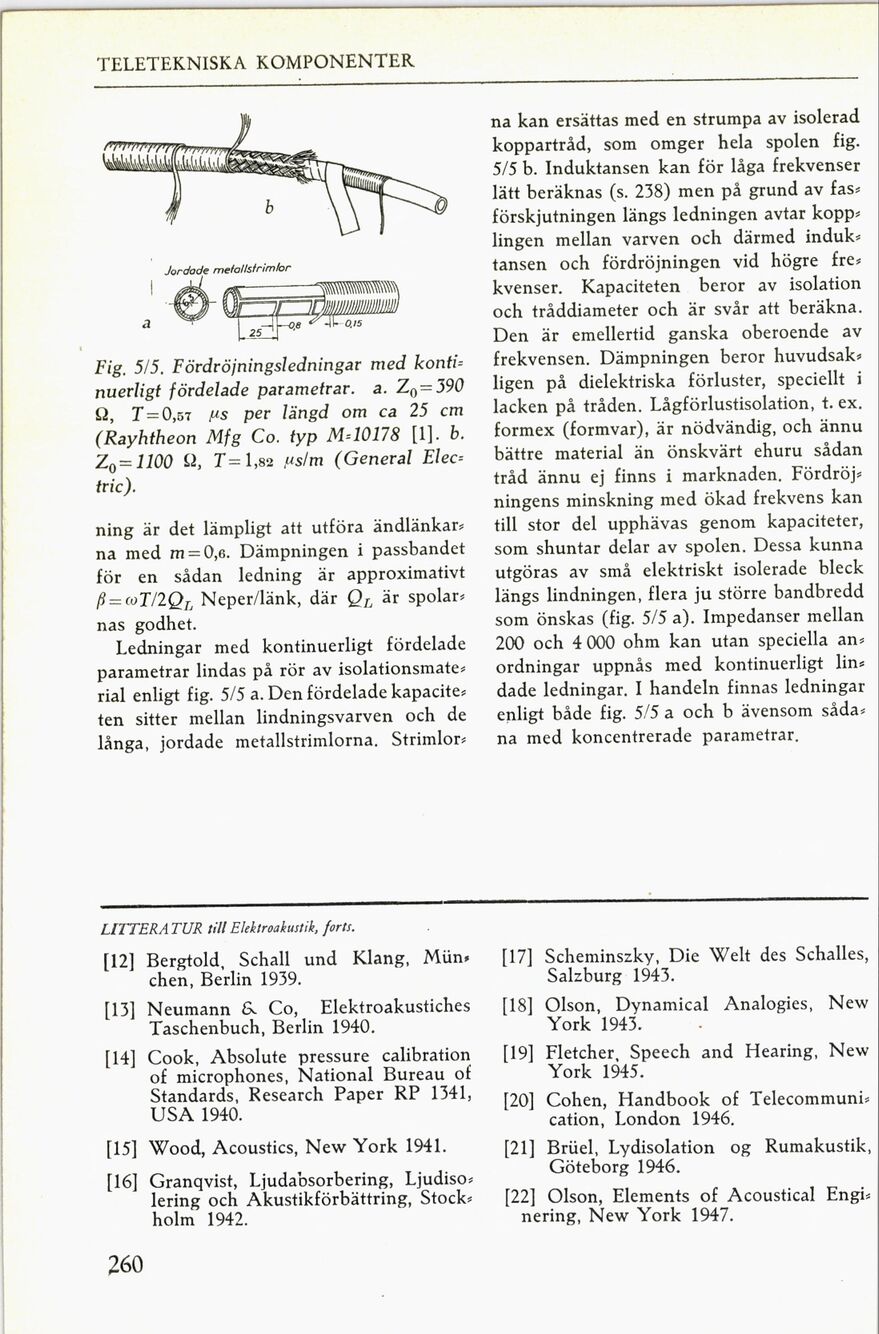

Fig. 5X5· Fördröjningsledningar med konti-
nuerligt fördelade parametrar-. a. Zo=390
9, T=0,57 ,us per längd om ca 25 cm
(Rayhtheon Mfg Co. typ M-10178 [1]. b-
Zo=1100 SL, T=1,82 ,«s-m (General Elec-
tric).
ning är det lämpligt att utföra ändlänkar-
na med m=0,s. Dämpningen i passbandet
för en sådan ledning är approximativt
Æ=OTXZQ,3 Nepeeränk, där QL är spolar-
nas godhet.
Ledningar med kontinuerligt fördelade
parametrar lindas på rör av isolationsmate-
rial enligt fig. 5X5 a.Den fördelade kapacite-
ten sitter mellan lindningsvarven och de
långa, jordade metallstrimlorna. strimlor-
——-——-———
LITEin TUR till Erk-mekanik jakt-«-
[12] Bergtold, schall und Klang, Mün-
chen, Berlin 19Z9.
[13] Neumann S« Co, Elektroakustiches
Taschenbuch, Berlin 1940.
[l4] Cook, Äbsolute pressure calibration
of microphones, National Bureau of
standards. Research Paper RP 134l,
USA 1940.
[15] Wood, Äcoustics, New York 1941·
[l6] Granqvist, Ljudabsorbering, Ljudiso-
lering och Akustikförbättring, stock-
holm 1942.
260
na kan ersättas med en strumpa av isolerad
koppartråd, som omger hela spolen fig.
FXF b. lnduktansen kan för låga frekvenser
lätt beräknas (s· 238) men på grund av fas-
förskjutningen längs ledningen avtar kopp-
lingen mellan varven och därmed induk-
tansen och fördröjningen vid högre fre-
kvenser. Kapaciteten beror av isolation
och tråddiameter och är svår att beräkna-
Den är emellertid ganska oberoende av
frekvensen. Dämpningen beror huvudsak-
ligen på dielektriska förluster, speciellt i
lacken på tråden. Lågförlustisolation, t.ex.
formex (formvar), är nödvändig, och ännu
bättre material än önskvärt ehuru sådan
tråd ännu ej finns i marknaden. Fördröj-
ningens minskning med ökad frekvens kan
till stor del upphävas genom kapaciteter,
som shuntar delar av spolen· Dessa kunna
utgöras av små elektriskt isolerade bleck
längs lindningen, flera ju större bandbredd
som önskas (fig. FXF a). Impedanser mellan
200 och 4000 ohm kan utan speciella an-
ordningar uppnås med kontinuerligt lin-
dade ledningar. l handeln finnas ledningar
enligt både fig. 5X5 a och b ävensom såda-
na med koncentrerade parametrar.
[17] scheminszkv. Die Welt des schalles,
salzburg 1943.
[18] Olson, Dynamical Analogies, New
York 1943. -
[l9] Fletcher, speech and Hearing, New
York 1945.
1201 Cohen, Handbook of Telecommuni-
cation, London 1946.
[21] BriieL Lydisolation og Rumakustjk,
Göteborg 1946.
[22] Olson, Elements of Äcoustical Engi-
nering, New York 1947.
