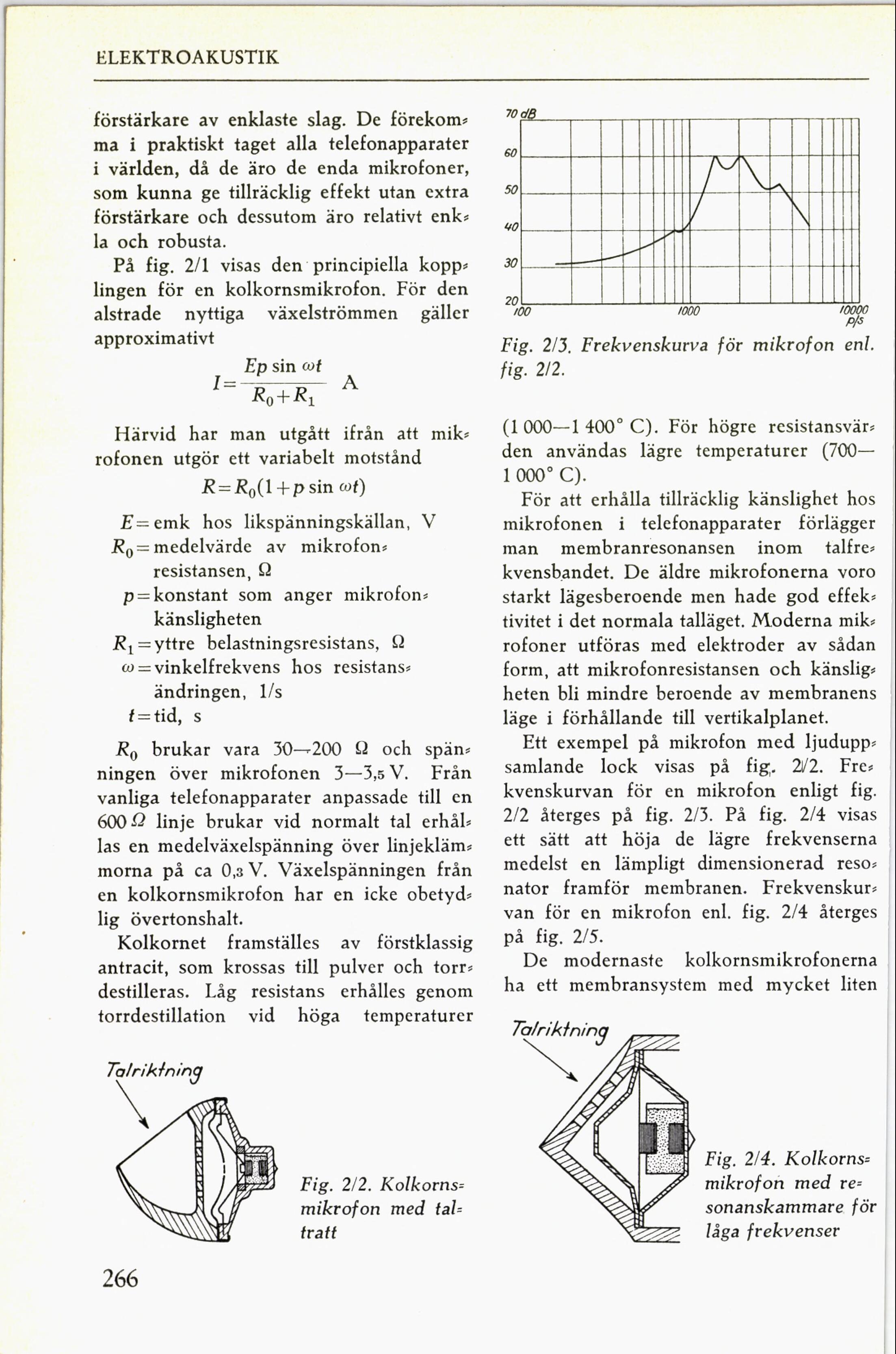

ELEKTROAKUSTIK
förstärkare av enklaste slag. De förekom-
ma i praktiskt taget alla telefonapparater
i världen, då de äro de enda mikrofoner,
som kunna ge tillräcklig effekt utan extra
förstärkare och dessutom äro relativt enk-
la och robusta.
På fig. 2Xl visas denprincipiella kopp-
lingen för en kolkornsmikrofon. För den
alstrade nyttiga växelströmmen gäller
approximativt
Ep sin Ot
— RHle
Härvid har man utgått ifrån att mik-
rofonen utgör ett variabelt motstånd
R=R0(1—1—p sin cot)
E=emk hos likspänningskällan. V
R0=medelvärde av mikrofon-
resistansen, 9
p=konstant som anger mikrofon-
känsligheten
Rl=yttre belastningsresistans, Q
w=vinkelfrekvens hos resistans-
ändringen, Us
t=tid, s
R0 brukar vara 30—-200 9 och spän-
ningen över mikrofonen 3—3,5 V. Från
vanliga telefonapparater anpassade till en
6009 linje brukar vid normalt tal erhål-
las en medelväxelspänning över linjekläm-
morna på ca 0,3 V. Växelspänningen från
en kolkornsmikrofon har en icke obetyd-
lig övertonshalt.
Kolkornet framställes av förstklassig
antracit, som krossas till pulver och torr-
destilleras. Låg resistans erhålles genom
torrdestillation vid höga temperaturer
DIan fth
Fig. 2X2. Kofkorns-
mikrofon med tal-
tratt
Fig. 2XJ. Frekvenskurva för mikrofon enl.
fig. 2-2.
(1000—1400o C). För högre resistansvär-
den användas lägre temperaturer (700—
1 0000 c).
För att erhålla tillräcklig känslighet hos
mikrofonen i telefonapparater förlägger
man membranresonansen inom talfre-
kvensbtandet De äldre mikrofonerna voro
starkt lägesberoende men hade god effek-
tivitet i det normala talläget· Moderna mik-
rofoner utföras med elektroder av sådan
form, att mikrofonresistansen och känslig-
heten bli mindre beroende av membranens
läge i förhållande till vertikalplanet.
Ett exempel på mikrofon med ljudupp-
samlande lock visas på fig. Zil2. Fre-
kvenskurvan för en mikrofon enligt fig.
2X2 återges på fig. 2X3. På fig. 2X4 visas
ett sätt att höja de lägre frekvenserna
medelst en lämpligt dimensionerad reso-
nator framför membranen. Frekvenskur-
van för en mikrofon enl. fig. 2X4 återges
på fig. 2X5.
De modernaste kolkornsmikrofonerna
ha ett membransystem med mycket liten
BMKXMDJ
X«
Fig. 2X4. Kolkorns-
mikrofon med re-
sonanskammare för
låga frekvenser
