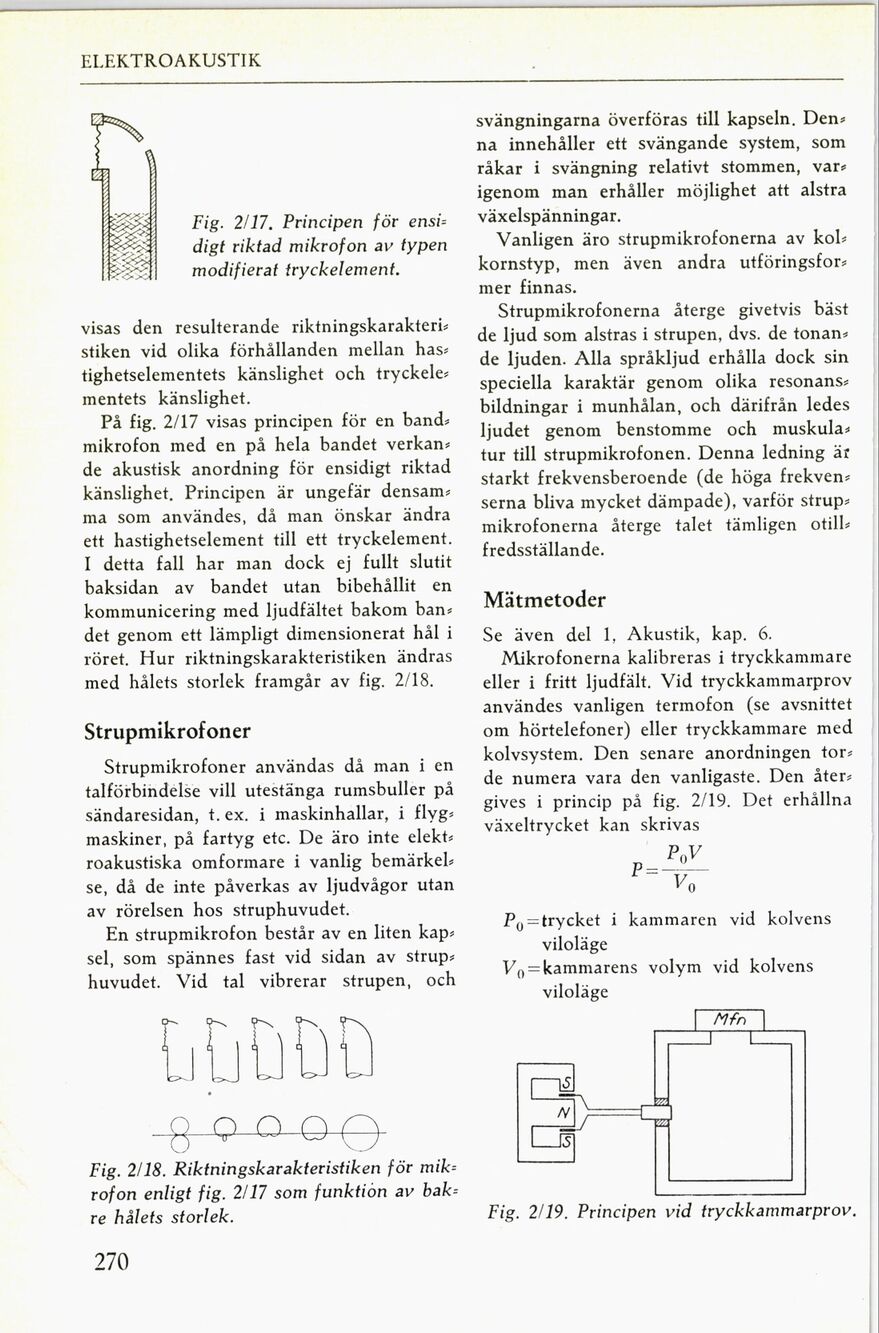

ELEKTROAKUSTIK
Fig. 2Xl?. Principen för ensi-
digt riktad mikrofon ai- typen
modifierat tryckelement.
visas den resulterande riktningskarakteri-
stiken vid olika förhållanden mellan has-
tighetselementets känslighet och tryckele-
mentets känslighet.
På fig. 2X17 visas principen för en band-
mikrofon med en på hela bandet verkan-
de akustisk anordning för ensidigt riktad
känslighet. Principen är ungefär densam-
ma som användes, då man önskar ändra
ett hastighetselement till ett tryckelement.
I detta fall har man dock ej fullt slutit
baksidan av bandet utan bibehållit en
kommunicering med ljudfältet bakom ban-
det genom ett lämpligt dimensionerat hål i
röret. Hur riktningskarakteristiken ändras
med hålets storlek framgår av fig. 2X18.
strupmikrofoner
strupmikrofoner användas då man i en
talförbindelse vill utestänga rumsbuller på
sändaresidan, t.ex. i maskinhallar, i flyg-
maskiner, på fartyg etc. De äro inte elekt-
roakustiska omformare i vanlig bemärkel-
se, då de inte påverkas av ljudvågor utan
av rörelsen hos struphuvudet.
En strupmikrofon består av en liten kap-
sel, som spännes fast vid sidan av strup-
huvudet. Vid tal vibrerar strupen, och
DDDDD
ZQQOO
Fig. 2X18. Riktningskarakteristiken för mik-
rofon enligt fig. 2Xl7 som funktion av bak-
re hålets storlek.
270
svängningarna överföras till kapseln. Den-
na innehåller ett svängande system, som
råkar i svängning relativt stommen, var-
igenom man erhåller möjlighet att alstra
växelspänningar.
Vanligen äro strupmikrofonerna av kol-
kornstyp, men även andra utföringsfor-
mer finnas.
strupmikrofonerna återge givetvis bäst
de ljud som alstras i strupen, dvs. de tonan-
de ljuden. Älla språkljud erhålla dock sin
speciella karaktär genom olika resonans-
bildningar i munhålan, och därifrån ledes
ljudet genom benstomme och muskula-
tur till strupmikrofonen. Denna ledning är
starkt frekvensberoende (de höga frekven-
serna bliva mycket dämpade), varför strup-
mikrofonerna återge talet tämligen otill-
fredsställande.
Mätmetoder
se även del l, Akustik, kap. 6.
Wkrofonerna kalibreras i tryckkammare
eller i fritt ljudfält. Vid tryckkammarprov
användes vanligen termofon (se avsnittet
om hörtelefoner) eller tryckkammare med
kolvsystem. Den senare anordningen tor-
de numera vara den vanligaste. Den äter-
gives i princip på fig. 2X19. Det erhållna
växeltrycket kan skrivas
P0=trycket i kammaren vid kolvens
viloläge
V0=kammarens volym vid kolvens
viloläge
Fig. 2Xl9· Principen Vid tryckkammarprov.
