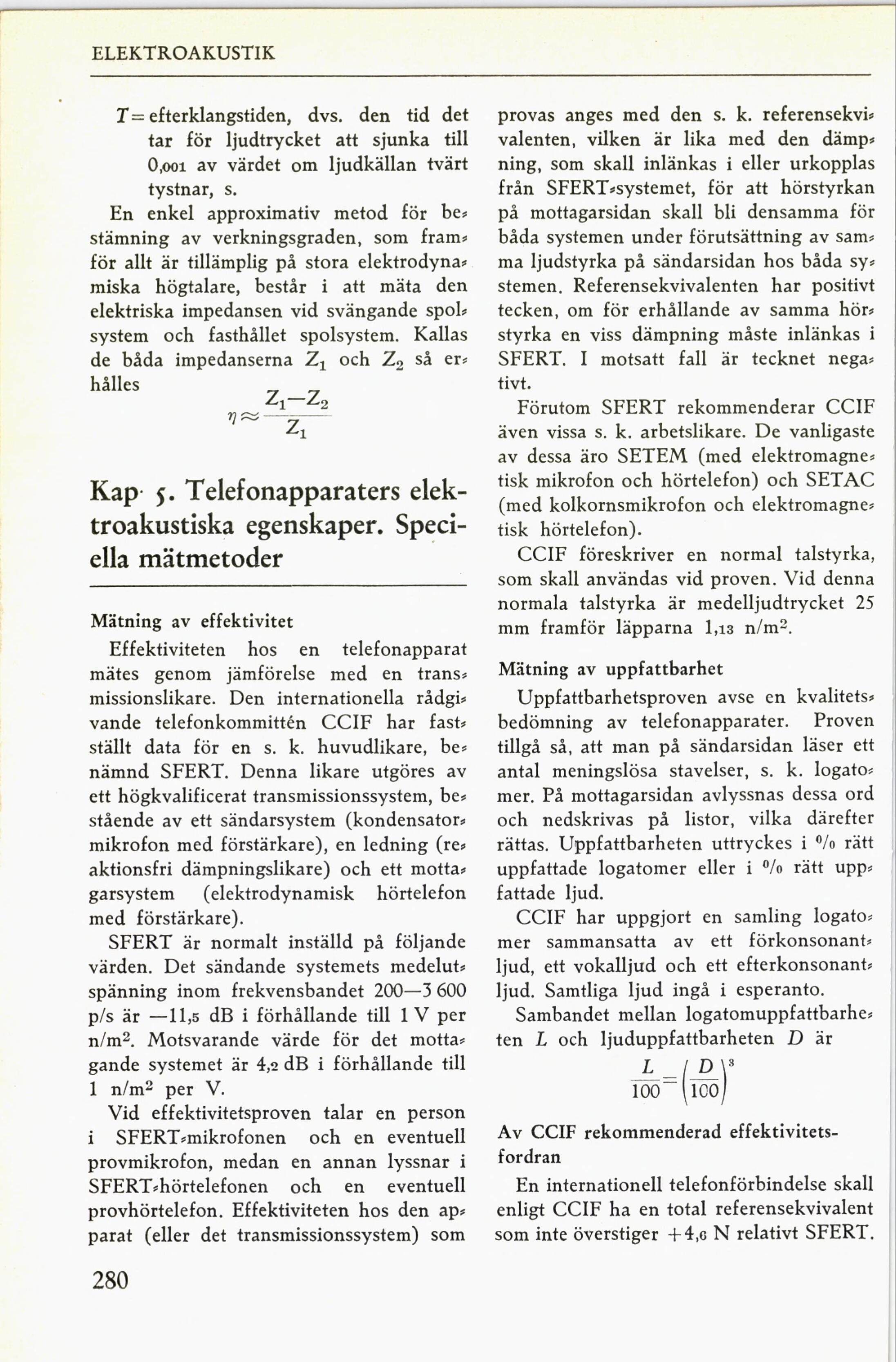

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
ELEKTROAKUSTlK
T= efterklangstiden, dvs. den tid det
tar för ljudtrycket att sjunka till
0,001 av värdet om ljudkällan tvärt
tystnar, s.
En enkel approximativ metod för be-
stämning av verkningsgraden, som fram-
för allt är tillämplig på stora elektrodyna-
miska högtalare, består i att mäta den
elektriska impedansen vid svängande spol-
system och fasthållet spolsystem. Kallas
de båda impedanserna Z1 och Z2 så er-
h’l
a les Zx-Z2
MIT-
Kaps F. Telefonapparaters elek-
troakustiska egenskaper. speci-
ella mätmetoder
Mätning av effektivitet
Effektiviteten hos en telefonapparat
mätes genom jämförelse med en trans-
missionslikare. Den internationella rådgi-
vande telefonkommitten CClF har fast-
ställt data för en s. k. huvudlikare, be-
nämnd sFERT. Denna likare utgöres av
ett högkvalificerat transmissionssystem, be-
stående av ett sändarsystem (kondensator-
mikrofon med förstärkare), en ledning (re-
aktionsfri dämpningslikare) och ett motta-
garsystem (elektrodynamisl( hörtelefon
med förstärkare).
sFERT är normalt inställd på följande
värden. Det sändande systemets medelm-
spänning inom frekvensbandet 200—3 600
st är —11,5 dB i förhållande till lV per
nXm2. Motsvarande värde för det motta-
gande systemet är 4,2 dB i förhållande till
1 nlm2 per V.
Vid effektivitetsproven talar en person
i sFERT-mikrofonen och en eventuell
provmikrofon, medan en annan lyssnar i
sFERT-hörtelefonen och en eventuell
provhörtelefon. Effektiviteten hos den ap-
parat (eller det transmissionssystem) som
280
.
provas anges med den s. k. referensekvi-
valenten, vilken är lika med den dämp-
ning, som skall inlänkas i eller urkopplas
från sFERT-systemet, för att hörstyrkan
på mottagarsidan skall bli densamma för
båda systemen under förutsättning av sam-
ma ljudstyrka på sändarsidan hos båda sy-
stemen. Referensekvivalenten har positivt
tecken, om för erhållande av samma hör-
styrka en viss dämpning måste inlänkas i
sFERT. l motsatt fall är tecknet nega-
tivt.
Förutom sFERT rekommenderar CClF
även vissa s. k. arbetslikare. De vanligaste
av dessa äro sETEM (med elektromagne-
tisk mikrofon och hörtelefon) och sETAC
(med kolkornsmikrofon och elektromagne-
tisk hörtelefon).
CCIF föreskriver en normal talstyrka,
som skall användas vid proven. Vid denna
normala talstyrka är medelljudtrycket 25
mm framför läpparna 1,13 nXm2.
Mätning av uppfattbarhet
Uppfattbarhetsproven avse en kvalitets-
bedömning av telefonapparater. Proven
tillgå så, att man på sändarsidan läser ett
antal meningslösa stavelser, s. k. logato-
mer· På mottagarsidan avlyssnas dessa ord
och nedskrivas på listor, vilka därefter
rättas. Uppfattbarheten uttryckes i Ola rätt
uppfattade logatomer eller i 0J0 rätt upp-
fattade ljud.
CClF har uppgjort en samling logato-
mer sammansatta av ett förkonsonant-
1jud, ett vokalljud och ett efterkonsonant-
ljud. samtliga ljud ingå i esperanto.
sambandet mellan logatomuppfattbarhe-
ten L och ljuduppfattbarheten D är
Ix— L 3
loo— 100
Av CCIF rekommenderad effektivitets-
fordran
En internationell telefonförbindelse skall
enligt CCIF ha en total referensekvivalent
som inte överstiger 4443 N relativt sFERT.
