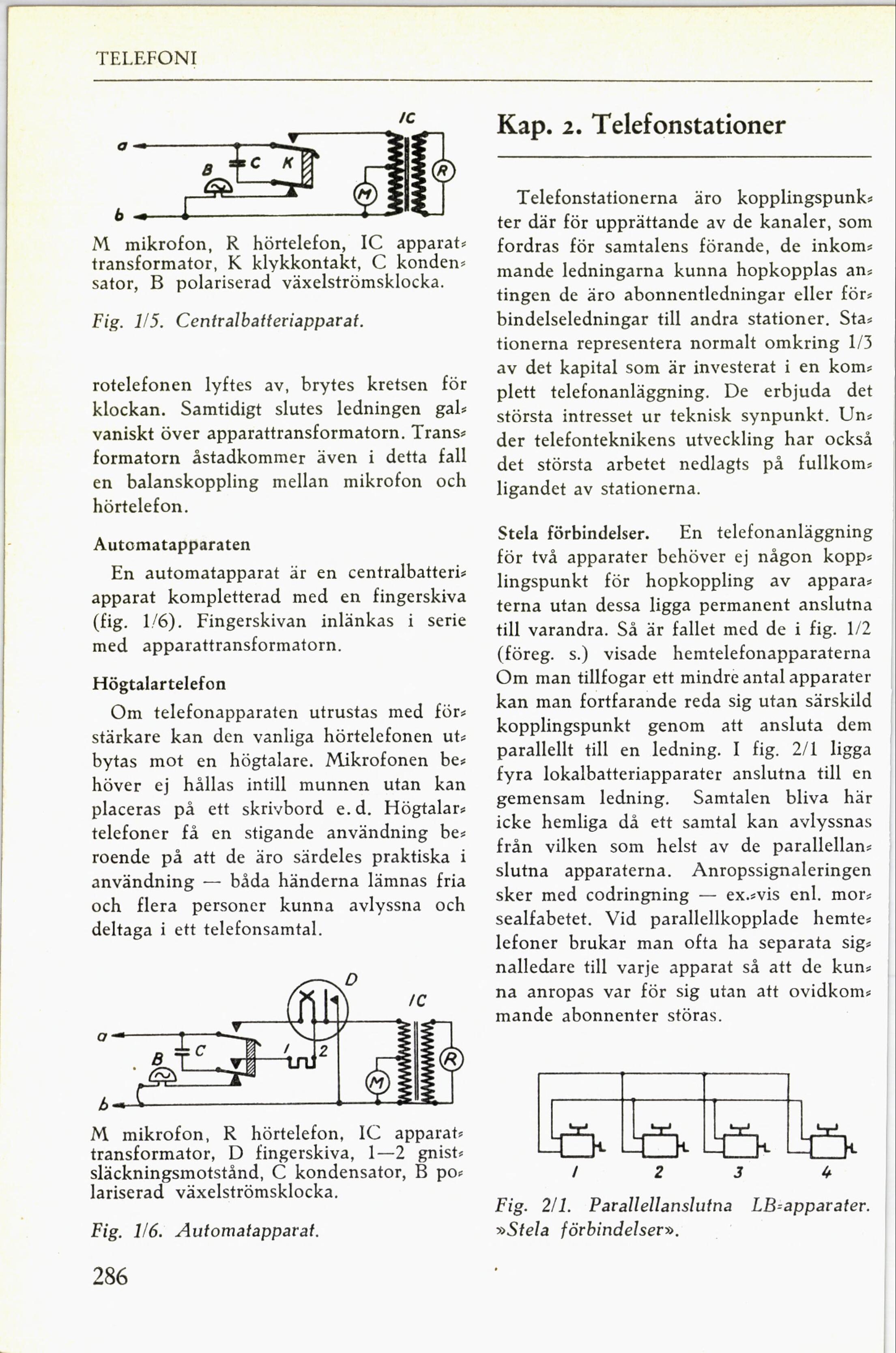

TELEFONI
M mikrofon, R hörtelefon, IC apparat-
transformator. l( klykkontakt, C konden-
sator, B polariserad växelströmsklocka.
Fig. l-5. Centralbatteriapparat.
rotelefonen lyftes av, brytes kretsen för
klockan. samtidigt slutes ledningen gal-
vaniskt över apparattransformatorn. Trans-
formatorn åstadkommer även i detta fall
en balanskoppling mellan mikrofon och
hörtelefon.
Automatapparaten
En automatapparat är en centralbatteri-
apparat kompletterad med en fingerskiva
(fig. 1.-6). Fingerskivan inlänkas i serie
med apparattransformatorn.
Högtalartelefon
Om telefonapparaten utrustas med för-
stärkare kan den vanliga hörtelefonen ut-
bytas mot en högtalare. Mikrofonen be-
höver ej hållas intill munnen utan kan
placeras på ett skrivbord e.d. Högtalar-
telefoner få en stigande användning be-
roende på att de äro särdeles praktiska i
användning — båda händerna lämnas fria
och flera personer kunna avlyssna och
deltaga i ett telefonsamtal.
M mikrofon, R hörtelefon, IC apparat-
transformator, D fingerskiva, 1—2 gnist-
släckningsmotstånd. C kondensator, B po-
lariserad våxelströmsklocka.
Fig. lX6. Automatapparat.
286
Kap. 2. Telefonstationer
Telefonstationerna äro kopplingspunk-
ter där för upprättande av de kanaler, som
fordras för samtalens förande. de inkom-
mande ledningarna kunna hopkopplas an-
tingen de äro abonnentledningar eller för-
bindelseledningar till andra stationer. Sta-
tionerna representera normalt omkring UZ
av det kapital som är investerat i en kom-
plett telefonanläggning De erbjuda det
största intresset ur teknisk synpunkt. Un-
der telefonteknikens utveckling har också
det största arbetet nedlagts på fullkom-
ligandet av stationerna.
stela förbindelser. En telefonanläggning
för två apparater behöver ej någon kopp-
lingspunkt för hopkoppling av appara-
terna utan dessa ligga permanent anslutna
till varandra. så är fallet med de i fig. lXZ
(föreg. s.) visade hemtelefonapparaterna
Om man tillfogar ett mindre antal apparater
kan man fortfarande reda sig utan särskild
kopplingspunkt genom att ansluta dem
parallellt till en ledning. l fig. 2X1 ligga
fyra lokalbatteriapparater anslutna till en
gemensam ledning. samtalen bliva här
icke hemliga då ett samtal kan avlyssnas
från vilken som helst av de parallellan-
slutna apparaterna. Anropssignaleringen
sker med codringning — ex.-vis enl. mor-
sealfabetet. Vid parallellkopplade hemte-
lefoner brukar man ofta ha separata sig-
nalledare till varje apparat så att de kun-
na anropas var för sig utan att ovidkom-
mande abonnenter störas.
l 2 I !-
Fig. 2Xl. Parallellanslutna LB-apparater.
»Stela förbindelser».
