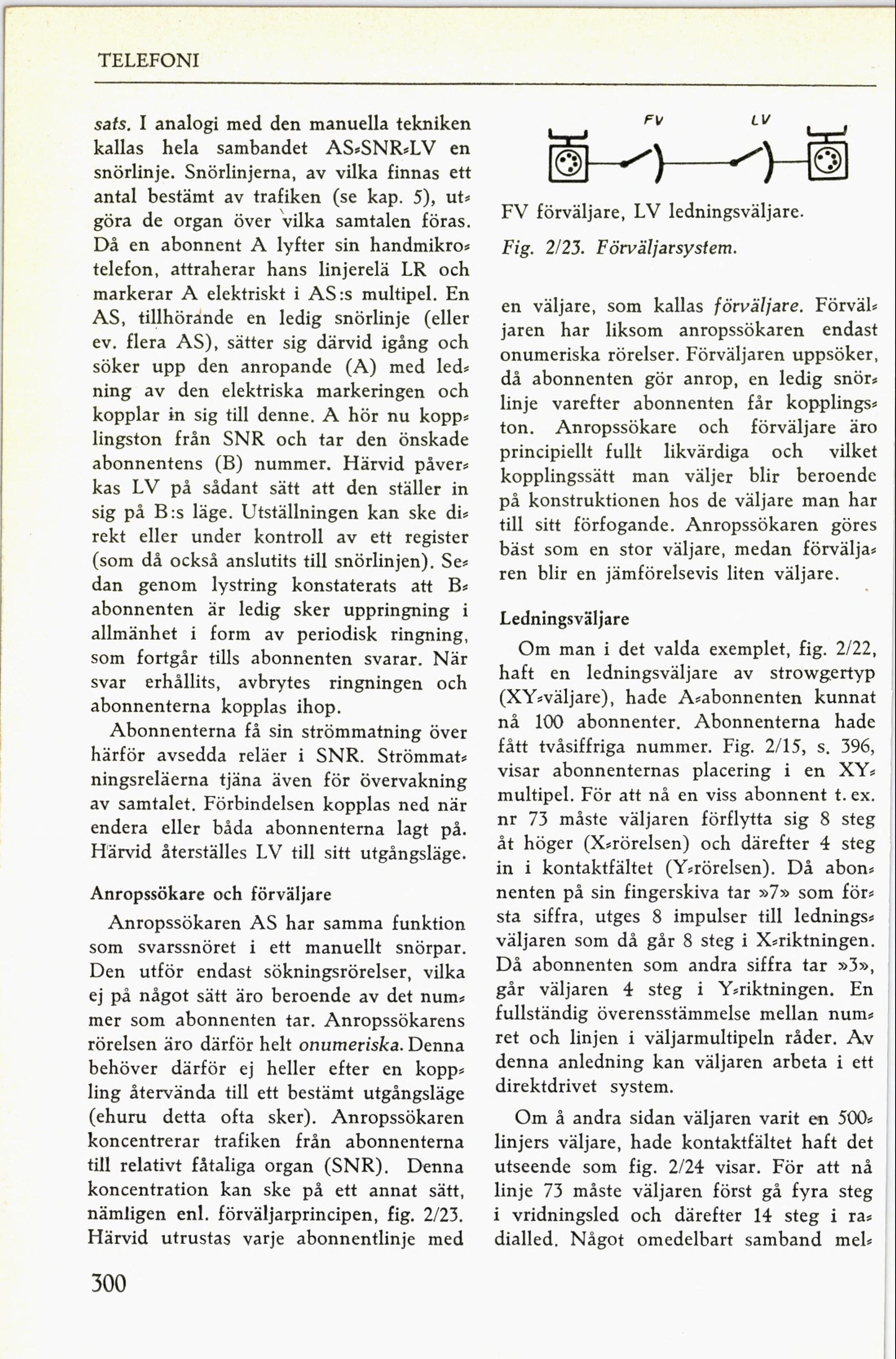

TELEFONI
sats. 1 analogi med den manuella tekniken
kallas hela sambandet As-sNR-LV en
snörlinje. snörlinjerna, av vilka finnas ett
antal bestämt av trafiken (se kap. 5), ut-
göra de organ över Xvilka samtalen föras.
Då en abonnent A lyfter sin handmikro-
telefon, attraherar hans linjerelä LR och
markerar A elektriskt i As:s multipel. En
As, tillhörande en ledig snörlinje (eller
ev. flera As), sätter sig därvid igång och
söker upp den anropande (A) med led-
ning av den elektriska markeringen och
kopplar in sig till denne. A hör nu kopp-
lingston från sNR och tar den önskade
abonnentens (B) nummer. Härvid påver-
kas LV på sådant sätt att den ställer in
sig på B:s läge. Utställningen kan ske di-
rekt eller under kontroll av ett register
(som då också anslutits till snörlinjen). se-
dan genom lystring konstaterats att B-
abonnenten är ledig sker uppringning i
allmänhet i form av periodisk ringning.
som fortgår tills abonnenten svarar. När
svar erhållits, avbrytes ringningen och
abonnenterna kopplas ihop.
Abonnenterna få sin strömmatning över
härför avsedda reläer i sNR. strömmat-
ningsreläerna tjäna även för övervakning
av samtalet. Förbindelsen kopplas ned när
endera eller båda abonnenterna lagt på-
Härvid återställes LV till sitt utgångsläge.
Anropssökare och för-väljare
Anropssökaren Äs har samma funktion
som svarssnöret i ett manuellt snörpar.
Den utför endast sökningsrörelser, vilka
ej på något sätt äro beroende av det num-
mer som abonnenten tar. Anropssökarens
rörelsen äro därför helt onumeriska Denna
behöver därför ej heller efter en kopp-
ling återvända till ett bestämt utgångsläge
(ehuru detta ofta sker). Anropssökaren
koncentrerar trafiken från abonnenterna
till relativt fåtaliga organ (sNR). Denna
koncentration kan ske på ett annat sätt,
nämligen enl. förväljarprincipen, fig. 2X23.
Härvid utrustas varje abonnentlinje med
300
Fl- cl-
HP-
FV förväljare, LV ledningsväljare·
Fig. 2X23. Förväljarsystem
en väljare, som kallas förs-säljare Förväl-
jaren har liksom anropssökaren endast
onumeriska rörelser. Förväljaren uppsöker,
då abonnenten gör anrop, en ledig snör-
linje varefter abonnenten får kopplings-
ton. Anropssökare och förväljare äro
principiellt fullt likvärdiga och vilket
kopplingssätt man väljer blir beroende
på konstruktionen hos de väljare man har
till sitt förfogande. Änropssökaren göres
bäst som en stor väljare» medan förvälja-
ren blir en jämförelsevis liten väljare.
Ledningsväljare
Om man i det valda exemplet, fig. 2X22,
haft en ledningsväljare av strowgertyp
(XY-väljare), hade A-abonnenten kunnat
nå 100 abonnenter. Abonnenterna hade
fått tvåsiffriga nummer. Fig. 2X15, s. 396,
visar abonnenternas placering i en XY-
multipel. För att nå en viss abonnent t. ex-
nr 73 måste väljaren förflytta sig 8 steg
åt höger (X-rörelsen) och därefter 4 steg
in i kontaktfältet (Y-rörelsen). Då abon-
nenten på sin fingerskiva tar »7» som för-
sta siffra, utges 8 impulser till lednings-
väljaren som då går 8 steg i X-riktningen.
Då abonnenten som andra siffra tar »3»,
går väljaren 4 steg i Y-riktningen. En
fullständig överensstämmelse mellan num-
ret och linjen i väljarmultipeln råder. Av
denna anledning kan väljaren arbeta i ett
direktdrivet system.
Om å andra sidan väljaren varit esn 500-
linjers väljare, hade kontaktfältet haft det
utseende som fig. 2X24 visar. För att nå
linje 73 måste väljaren först gå fyra steg
i vridningsled och därefter 14 steg i ra-
dialled. Något omedelbart samband mel-
