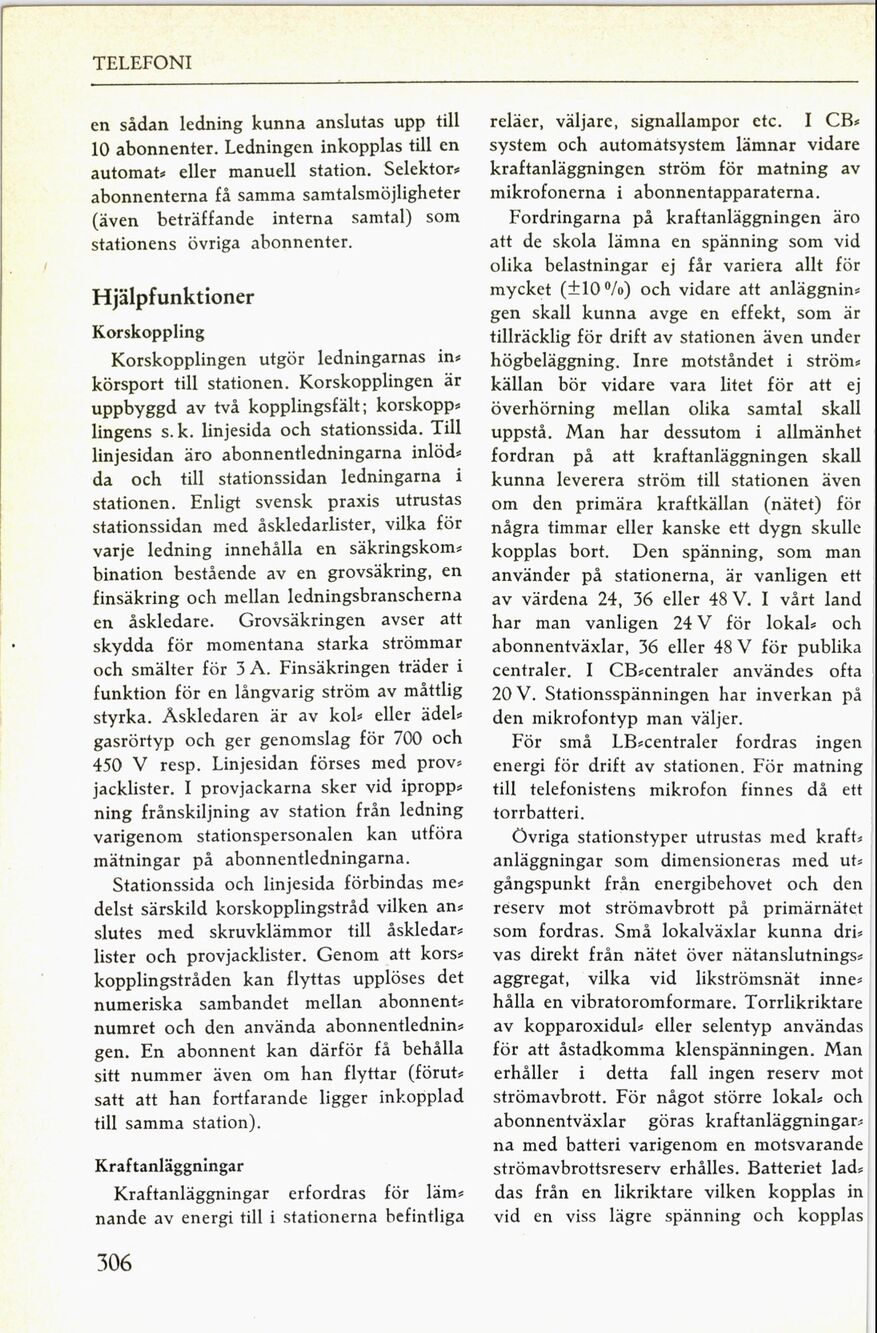

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TELEFONI

en sådan ledning kunna anslutas upp till
10 abonnenter. Ledningen inkopplas till en
automat- eller manuell station. selektor-
abonnenterna få samma samtalsmöjligheter
(även beträffande interna samtal) som
stationens övriga abonnenter.

Hjälpfunktioner

Korskoppling

Korskopplingen utgör ledningarnas in-
körsport till stationen. Korskopplingen är
uppbyggd av två kopplingsfält; korskopp-
lingens s.k. linjesida och stationssida. Till
linjesidan äro abonnentledningarna inlöd-
da och till stationssidan ledningarna i
stationen. Enligt svensk praxis utrustas
stationssidan med åskledarlister, vilka för
varje ledning innehålla en säkringskom-
bination bestående av en grovsäkring, en
finsäkring och mellan ledningsbranscherna
en äskledare. Grovsäkringen avser att
skydda för momentana starka strömmar
och smälter för JA. Finsäkringen träder i
funktion för en långvarig ström av måttlig
styrka. Åskledaren är av kol- eller ädel-
gasrörtyp och ger genomslag för 700 och
450 V resp. Linjesidan förses med prov-
jacklister. I provjackarna sker vid ipropp-
ning frånskiljning av station från ledning
varigenom stationspersonalen kan utföra
mätningar på abonnentledningarna.

stationssida och linjesida förbindas me-
delst särskild korskopplingstråd vilken an-
slutes med skruvklämmor till åskledar-
lister och provjacklister. Genom att kors-
kopplingsträden kan flyttas upplöses det
numeriska sambandet mellan abonnent-
numret och den använda abonnentlednin-
gen. En abonnent kan därför få behålla
sitt nummer även om han flyttar (förut-
satt att han fortfarande ligger inkopplad
till samma station).

Kraftanläggningar

Kraftanläggningar erfordras för läm-
nande av energi till i stationerna befintliga

306

reläer, väljare, signallampor etc. l CE-
system och automatsystem lämnar vidare
kraftanläggningen ström för matning av
mikrofonerna i abonnentapparaterna.

Fordringarna på kraftanläggningen äro
att de skola lämna en spänning som vid
olika belastningar ej får variera allt för
mycket (4-·100X0) och vidare att anläggnin-
gen skall kunna avge en effekt, som är
tillräcklig för drift av stationen även under
högbeläggning· lnre motståndet i ström-
källan bör vidare vara litet för att ej
överhörning mellan olika samtal skall
uppstä. Man har dessutom i allmänhet
fordran på att kraftanläggningen skall
kunna leverera ström till stationen även
om den primära kraftkällan (nätet) för
några timmar eller kanske ett dygn skulle
kopplas bort. Den spänning, som man
använder på stationerna, är vanligen ett
av värdena 24, 36 eller 48 V. l vårt land
har man vanligen 24V för lokal- och
abonnentväxlar, 36 eller 48V för publika
centraler. l CB-centraler användes ofta
20 V. stationsspänningen har inverkan på
den mikrofontyp man väljer.

För små LB-centraler fordras ingen
energi för drift av stationen. För matning
till telefonistens mikrofon finnes då ett
torrbatteri.

Ovriga stationstyper utrustas med kraft-
anläggningar som dimensioneras med ut-
gångspunkt från energibehovet och den
reserv mot strömavbrott på primärnätet
som fordras. små lokalväxlar kunna dri-
vas direkt från nätet över nätanslutnings-
aggregat. vilka vid likströmsnät inne-
hålla en vibratoromformare. Torrlikriktare
av kopparoxidul- eller selentyp användas
för att åstadkomma klenspänningen. Man
erhåller i detta fall ingen reserv mot
strömavbrott. För något större lokal- och
abonnentväxlar göras kraftanläggningar-
na med batteri varigenom en motsvarande
strömavbrottsreserv erhålles. Batteriet lad-
das från en likriktare vilken kopplas in
vid en viss lägre spänning och kopplas
