TELBGRAFI

ning

sändning
Modulation

Teckengivningen sker vanligen genom
ändring av amplitud, fas eller frekvens
hos ledningens ström eller spänning. Tiden
uppdelas genom dessa ändringar i ele-
ment, som sammanställas till signaler,
vilka motsvara tecken i telegrafalfabet.
Denna uppdelning benämnes telegraf-mo-
dulation· 1 de standardiserade telegraf-alfa-
beten har ett element en teoretisk varak-
tighet, som är lika med eller en multipel av
varaktigheten hos ett enhetsintervall. Mo-
dulationss eller telegraferingshastigheten
bestämmes av enhetsintervallets varaktig-
het och mätes i baud. (Jfr Tegraferings-
hastighet). Början av ett signaleelement
benämnes karaktäristisk tidpunkt.

Enkelströmsdrift

sker modulationen så, att strömförande
element omväxla med icke strömförande,
talar man om enkelströmsdrifh Flyter
ström i kretsen i vila och impulsgivningen
sker i form av strömavbrott, har man
viloströmsdrift Utsändas i stället ström-
impulser i en krets, som i vila är ström-
lös, talar man om arbetsströmsdrift, se
fig. 1-1.

Dubbelströmsdrift

Modulationen sker i detta fall vid lik-
strömstelegrafi på sådant sätt. att ström-
men kastar om riktning. l vila utsändes
i regel plusström. Plusström benämnes
mellanrumsström (M) och minusström kal-
las teckenström (T), se fig. Ul.

Vid mycket långa sjökablar användas tec-
ken sammansatta av positiva och negativa
impulser och de olika teckenkombinationer-
na åtskiljas av en avbrottsimpuls. (Jfr fig.

346

Kap. I. sändning och mottag- »Æ
,
- t

»-»e"em-»mss«d"m f: Eckenstyöm Elke-s vände-nr
CD sväxelsfromsgeoerofox mer-« frekvensen fy

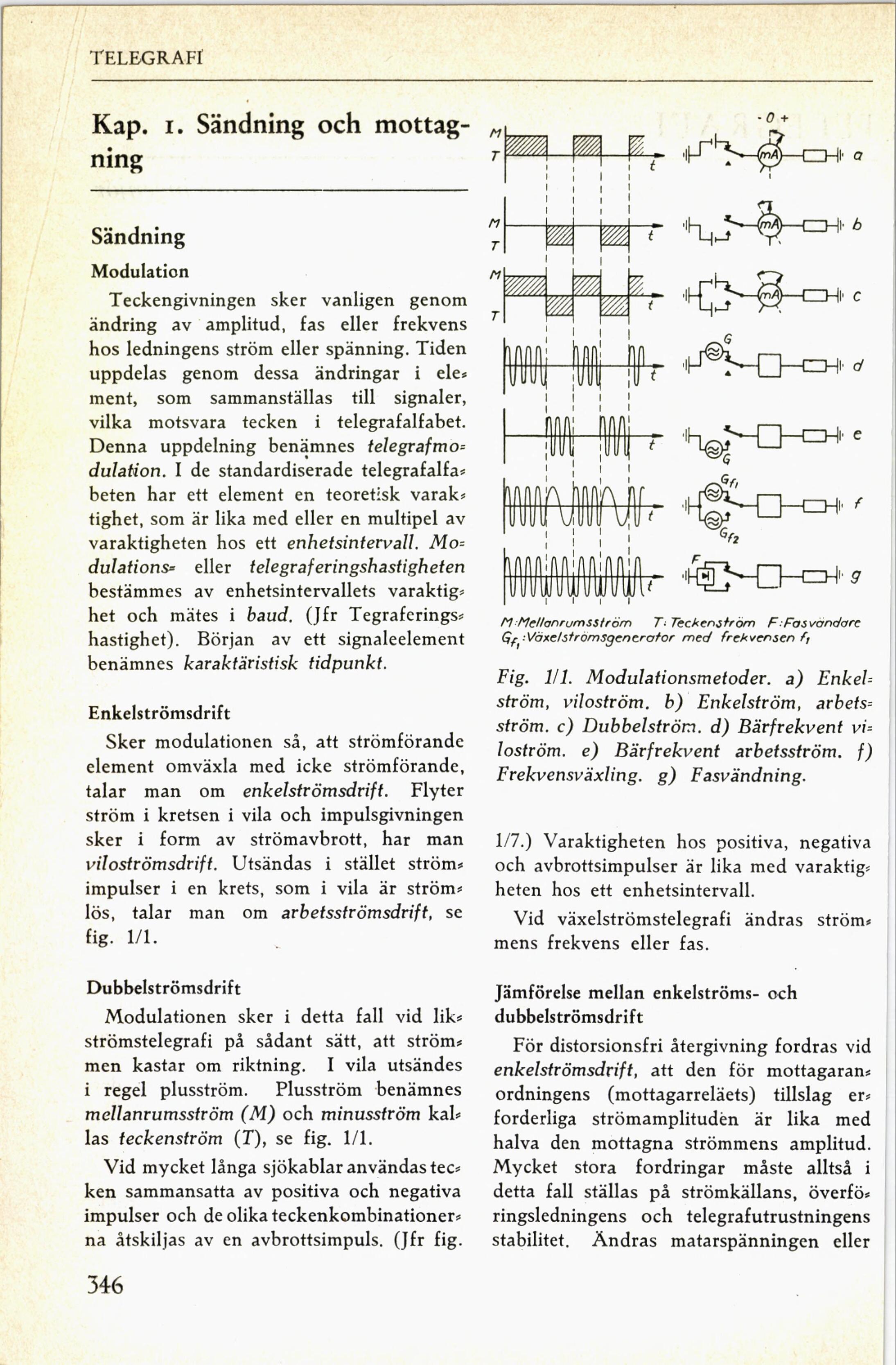

Fig. Ill. Modulationsmetoder. a) Enkel-
ström, I-iloström. b) Enkelström, arbets-
ström c) Dubbelstr6m. d) Bärfrekvent vi-
loström e) Bärfrekvent arbetsström f)
Frekvensväxling g) East-andning

l-7.) Varaktigheten hos positiva, negativa
och avbrottsimpulser är lika med varaktig-
heten hos ett enhetsintervall.

Vid växelströmstelegrafi ändras ström-
mens frekvens eller fas.

Jämförelse mellan enkelströms- och
dubbelströmsdrift

För distorsionsfri återgivning fordras vid
enkelströmsdrift, att den för mottagaran-
ordningens (mottagarreläets) tillslag er-
forderliga strömamplituden är lika med
halva den mottagna strömmens amplitud.
Mycket stora fordringar måste alltså i
detta fall ställas på strömkällans, överfö-
ringsledningens och telegrafutrustningens
stabilitet. Ändras matarspänningen eller
