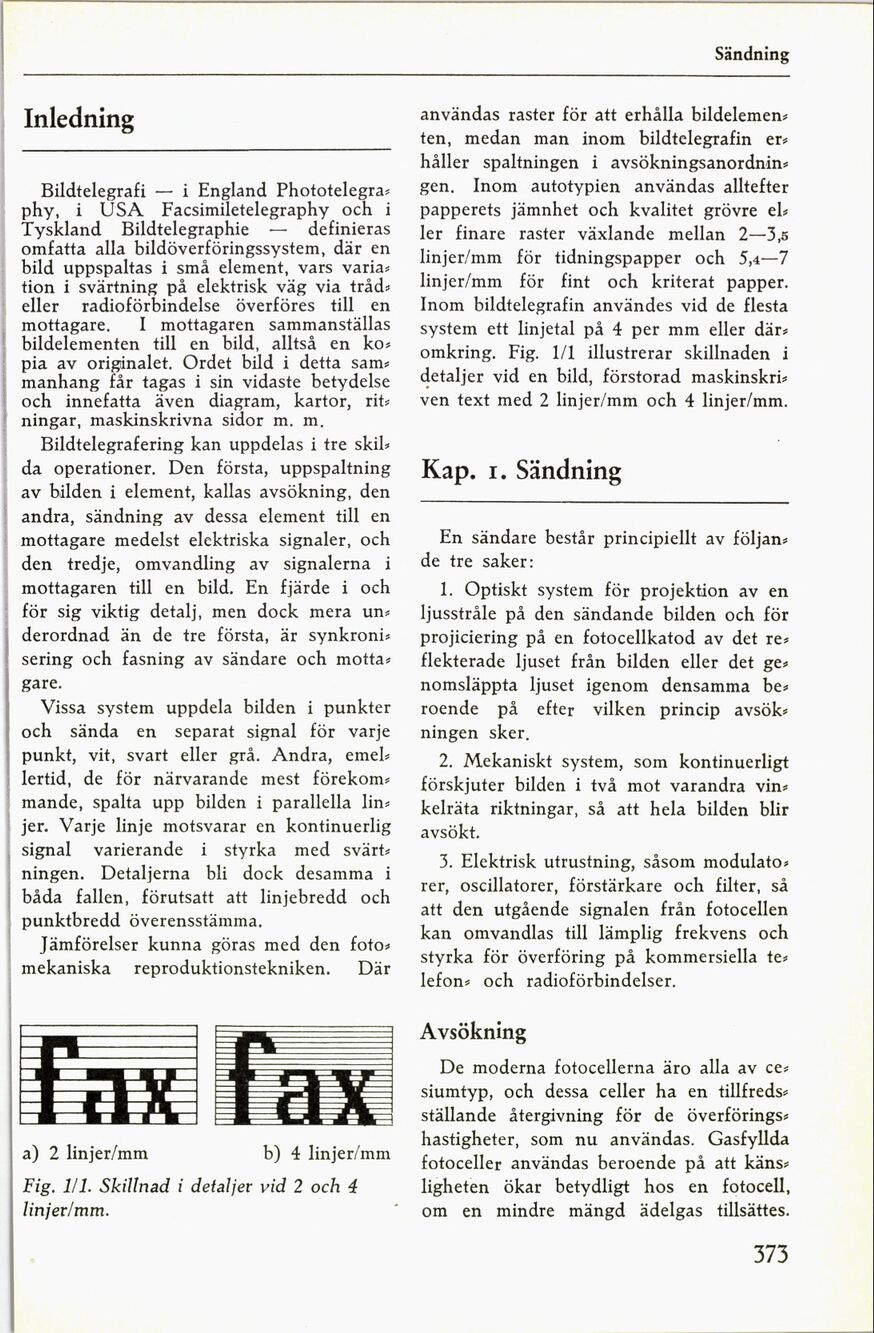

Inledning
Bildtelegrafi — i England Phototelegra-
phy. i USA Facsimiletelegraphy och i
Tyskland Bildtelegraphie — definieras
omfatta alla bildöverföringssystem, där en
bild uppspaltas i små element, vars varia-
tion i svärtning på elektrisk väg via tråd-
eller radioförbindelse överföres till en
mottagare. l mottagaren sammanställas
bildelementen till en bild. alltså en ko-
pia av originalet. Ordet bild i detta sam-
manhang får tagas i sin vidaste betydelse
och innefatta även diagram, kartor, rit-
ningar, maskinskrivna sidor m· m.
Bildtelegrafering kan uppdelas i tre skil-
da operationer. Den första, uppspaltning
av bilden i element, kallas avsökning, den
andra, sändning av dessa element till en
mottagare medelst elektriska signaler, och
den tredje, omvandling av signalerna i
« mottagaren till en bild. En fjärde i och
k för sig viktig detalj, men dock mera un-
T mekaniska
derordnad än de tre första, är synkroni-
sering och fasning av sändare och motta-
gare.
Vissa system uppdela bilden i punkter
och sända en separat signal för varje
punkt, vit, svart eller grå. Andra, emel-
lertid, de för närvarande mest förekom-
mande, spalta upp bilden i parallella lin-
jer. Varje linje motsvarar en kontinuerlig
signal varierande i styrka med svärt-
ningen. Detaljerna bli dock desammai
båda fallen, förutsatt att linjebredd och
punktbredd överensstämma.
Jämförelser kunna göras med den foto-
reproduktionstekniken. Där
a) 2 linjerlmm
b) 4 linjeerm
Fig. Ill. Fkillnad i detaljer vid 2 och 4
linjer-mm
sändning
användas raster för att erhålla bildelemen-
ten, medan man inom bildtelegrafin er-
håller spaltningen i avsökningsanordnin-
gen. lnom autotypien användas alltefter
papperets jämnhet och kvalitet grövre el-
ler finare raster växlande mellan 2—3,5
linjer-mm för tidningspapper och 5,4—7
linjer-mm för fint och kriterat papper.
Inom bildtelegrafin användes vid de flesta
system ett linjetal på 4 per mm eller där-
omkring. Fig. 1-1 illustrerar skillnaden i
detaljer vid en bild, förstorad maskinskri-
ven text med 2 linjer-mm och 4 linjerlmm.
Kap. I . sändning
En sändare består principiellt av följan-
de tre saker:
l. Optiskt system för projektion av en
ljusstråle på den sändande bilden och för
projiciering på en fotocellkatod av det re-
flekterade ljuset från bilden eller det ge-
nomsläppta ljuset igenom densamma be-
roende på efter vilken princip avsök-
ningen sker.
2. Mekaniskt system, som kontinuerligt
förskjuter bilden i två mot varandra vin-
kelräta riktningar, så att hela bilden blir
avsökt.
Z. Elektrisk utrustning, såsom modulato-
rer, oscillatorer, förstärkare och filter. så
att den utgående signalen från fotocellen
kan omvandlas till lämplig frekvens och
styrka för överföring på kommersiella te-
lefon- och radioförbindelser.
Avsökning
De moderna fotocellerna äro alla av ce-
siumtyp, och dessa celler ha en tillfreds-
ställande återgivning för de överförings-
hastigheter, som nu användas. Gasfyllda
fotocellek användas beroende på att käns-
ligheten ökar betydligt hos en fotocell,
om en mindre mängd ädelgas tillsättes-
373
