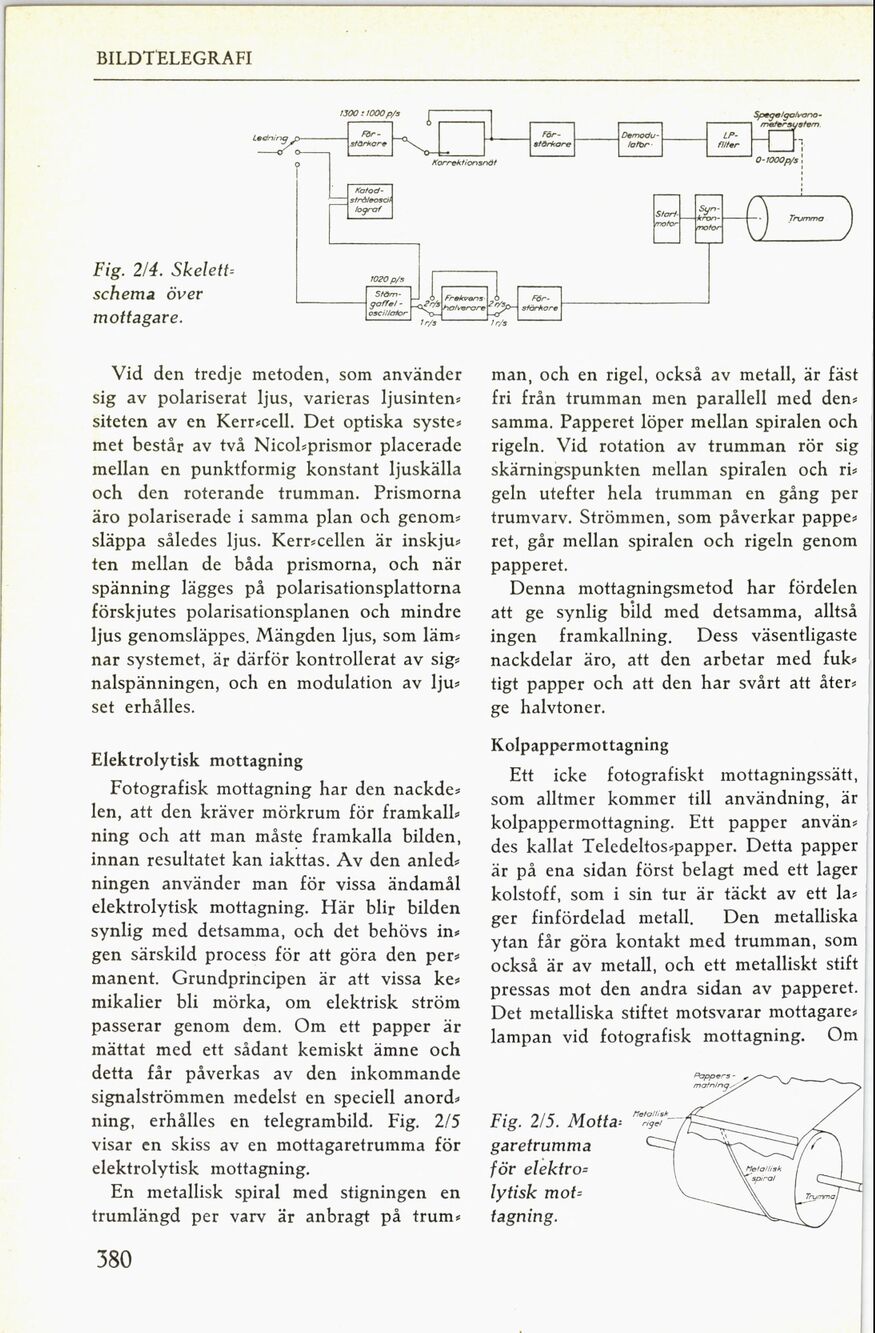

BILDTELEGRAFI
UM .- JMPXI
Fig· 2X4. skelett-
schema över
mottagare.
Vid den tredje metoden, som använder
sig av polariserat ljus, varieras ljusinten-
siteten av en Kerr-cell. Det optiska syste-
met består av två Nicol-prismor placerade
mellan en punktformig konstant ljuskälla
och den roterande trumman. Prismorna
äro polariserade i samma plan och genom-
släppa således ljus. Ken-cellen är inskju-
ten mellan de båda prismorna, och när
spänning lägges på polarisationsplattorna
förskjutes polarisationsplanen och mindre
ljus genomsläppes. Mängden ljus, som läm-
nar systemet, är därför kontrollerat av sig-
nalspänningen, och en modulation av lju-
set erhålles.
Elektrolytisk mottagning
Fotografisk mottagning har den nackde-
len, att den kräver mörkrum för framkall-
ning och att man måste framkalla bilden,
innan resultatet kan iakttas. Av den anled-
ningen använder man för vissa ändamål
elektrolytisk mottagning. Här blir bilden
synlig med detsamma, och det behövs in-
gen särskild process för att göra den per-
manent. Crundprincipen är att vissa ke-
mikalier bli mörka, om elektrisk ström
passerar genom dem. Om ett papper är
mättat med ett sådant kemiskt ämne och
detta får påverkas av den inkommande
signalströmmen medelst en speciell anord-
ning, erhålles en telegrambild. Fig. ZXF
visar en skiss av en mottagaretrumma för
elektrolytisk mottagning.
En metallisk spiral med stigningen en
trumlängd per varv är anbragt på trum-
380
man, och en rigel, också av metall, är fäst
fri från trumman men parallell med den-
samma. Papperet löper mellan spiralen och
rigeln. Vid rotation av trumman rör sig
skärningspunkten mellan spiralen och ri-
geln utefter hela trumman en gång per
trumvarv. strömmen, som påverkar pappe-
ret, går mellan spiralen och rigeln genom
papperet.
Denna mottagningsmetod har fördelen
att ge synlig bild med detsamma, alltså
ingen framkallning. Dess väsentligaste
nackdelar äro, att den arbetar med fuk-
tigt papper och att den har svårt att åter-
ge halvtoner.
Kolpappermottagning
Ett icke fotografiskt mottagningssätt.
som alltmer kommer till användning, är
kolpappermottagning. Ett papper använ-
des kallat Teledeltos-papper. Detta papper
är på ena sidan först belagt med ett lager
kolstoff, som i sin tur är täckt av ett la-
ger finfördelad metall. Den metalliska
ytan får göra kontakt med trumman, som
också är av metall, och ett metalliskt stift
pressas mot den andra sidan av papperet.
Det metalliska stiftet motsvarar mottagare-
lampan vid fotografisk mottagning. Om
Åby-er- - ,
Fig. 2X5. Mokka: THC-V-
garetrumma
för elektro-
lytisk mot-
tagning.
