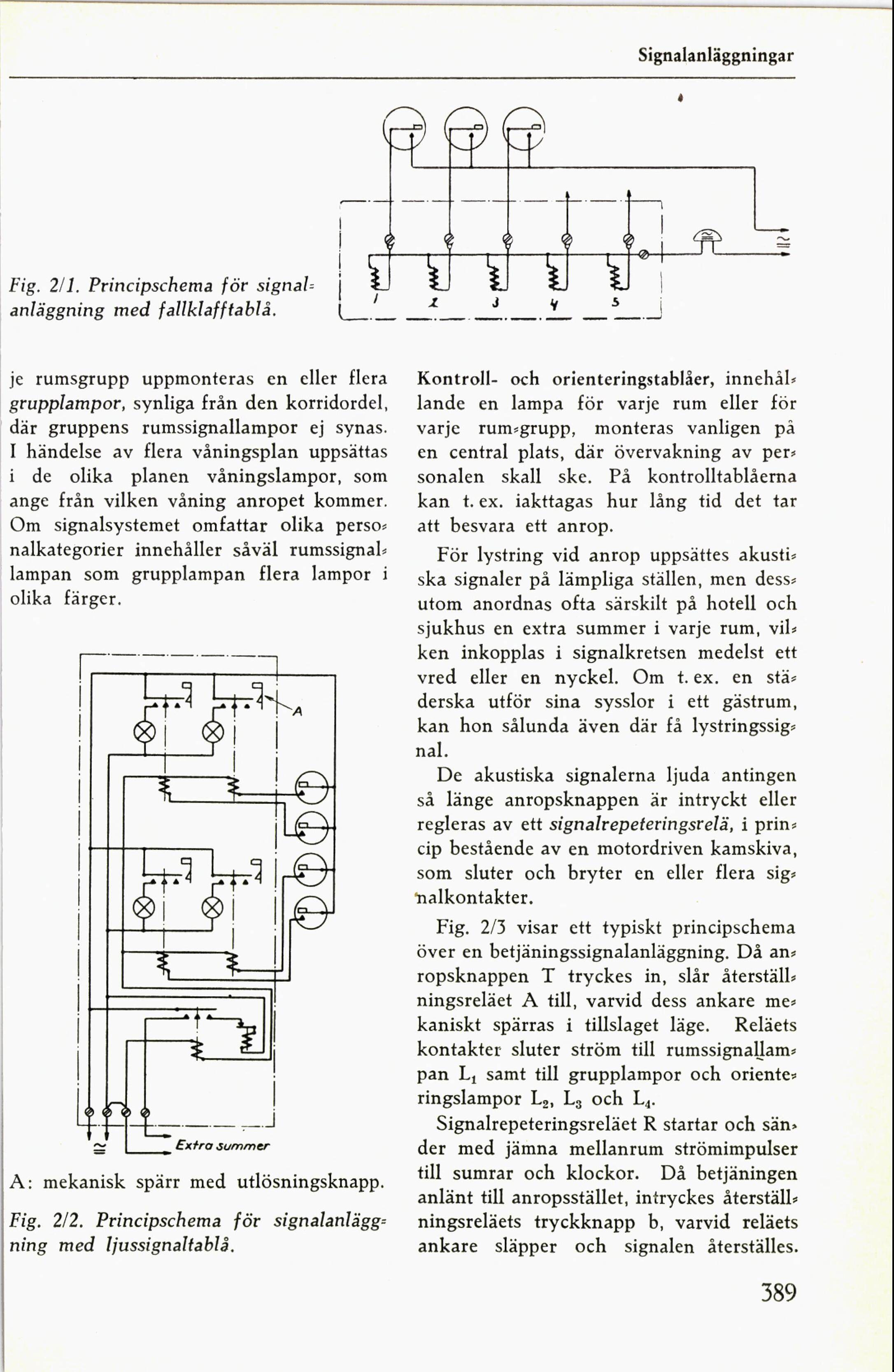

Fig· ZU. Principschema för signal-
anlåggning med fallklafftablå
je rumsgrupp uppmonteras en eller flera
grupplamp0r« synliga från den korridordel.
där gruppens rumssignallampor ej synas.
l händelse av flera våningsplan uppsättas
i de olika planen våningslampor, som
ange från vilken våning anropet kommer.
Om signalsystemet omfattar olika perso-
nalkategorier innehåller såväl rumssignal-
lampan som grupplampan flera lampor i
olika färger.
A: mekanisk spärr med utlösningsknapp.
Fig. 2X2. Principschema för signalanlågg-
ning med ljussignaltablå.
signal-inläggningar
«
Kontroll— och orienteringstablåer, innehål-
lande en lampa för varje rum eller for
varje rum-grupp, monteras vanligen på
en central plats, där övervakning av per-
sonalen skall ske. På kontrolltablåerna
kan t.ex. iakttagas hur lång tid det tar
att besvara ett anrop.
För lystring vid anrop uppsättes akusti-
ska signaler på lämpliga ställen, men dess-
utom anordnas ofta särskilt på hotell och
sjukhus en extra summer i varje rum, vil-
ken inkopplas i signalkretsen medelst ett
vred eller en nyckel. Om t.ex. en stä-
derska utför sina sysslor i ett gästrum,
kan hon sålunda även där få lystringssig-
nal.
De akustiska signalerna ljuda antingen
så länge anropsknappen är intryckt eller
regleras av ett signalrepeteringsrelä, i prin-
cip bestående av en motordriven kamskiva,
som sluter och bryter en eller flera sig-
nalkontakter.
Fig. ZXZ visar ett typiskt principschema
över en betjäningssignalanläggning Då an-
ropsknappen T tryckes in, slår återställ-
ningsreläet A till, varvid dess ankare me-
kaniskt spärras i tillslaget läge. Reläets
kontakter sluter ström till rumssignaljam-
pan I-1 samt till grupplampor och oriente-
ringslampor LY» l«3 och L4.
signalrepeteringsreläet R startar och sän-
der med jämna mellanrum strömimpulser
till sumrar och klockor. Då betjäningen
anlänt till anropsstället, intryckes återställ-
ningsreläets tryckknapp b, varvid reläets
ankare släpper och signalen återställes.
389
