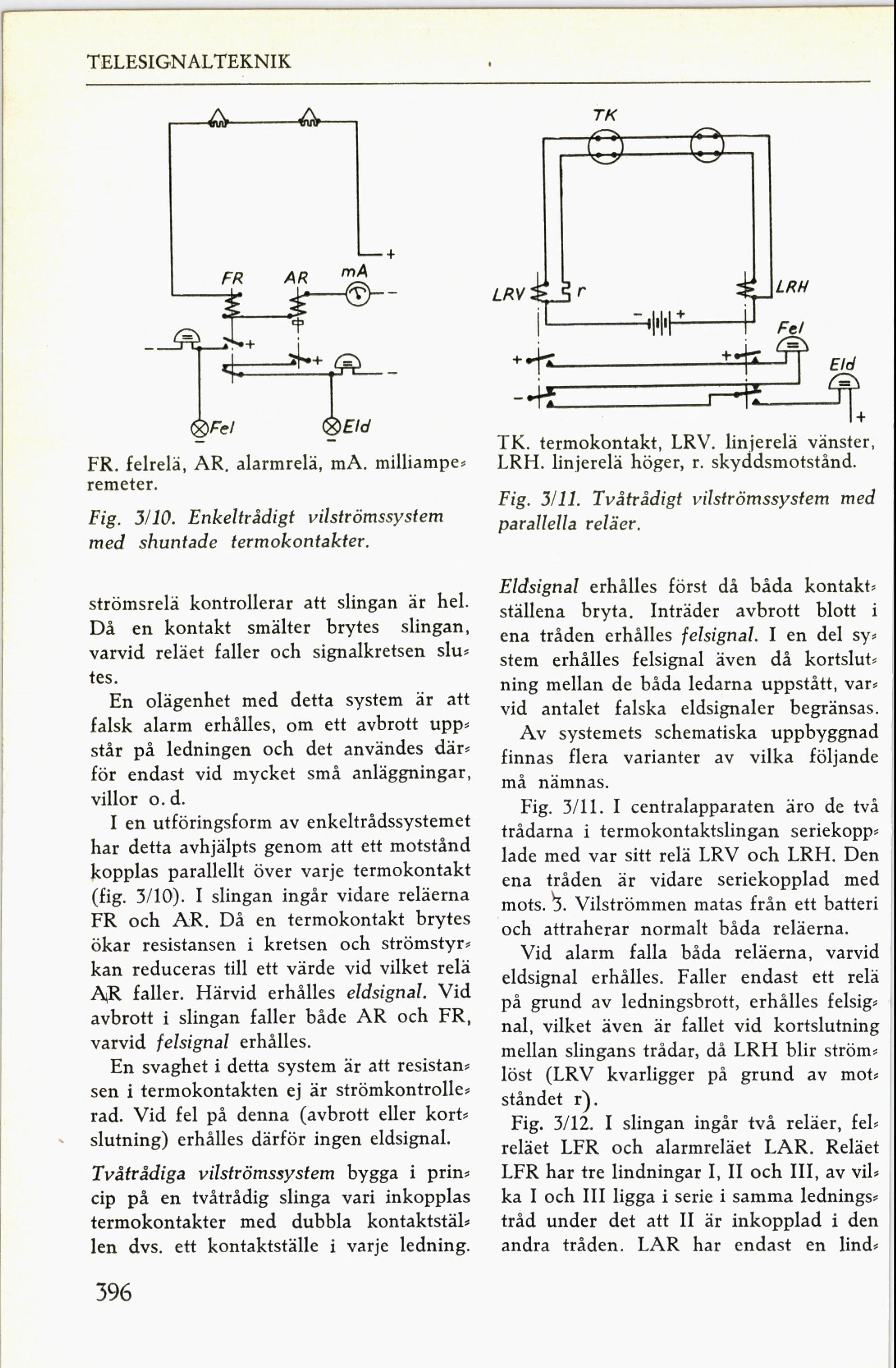

TELESIGNALTEKNlK
Fel Eld
FR. felrelä, AR· alarmrelä, mA. milliampe-
remeter.
Fig. JX10. Enkeltrådigt Vilströmssystem
med shuntade termokontakten
strömsrelä kontrollerar att slingan är hel.
Då en kontakt smälter brytes slingan,
varvid reläet faller och signalkretsen slu-
tes.
En olägenhet med detta system är att
falsk alarm erhålles, om ett avbrott upp-
står på ledningen och det användes där-
för endast vid mycket små anläggningar-,
villor o.d.
l en utföringsform av enkeltrådssystemet
har detta avhjälpts genom att ett motstånd
kopplas parallellt över varje termokontakt
(fig. 3X10). l slingan ingår vidare reläerna
FR och AR· Då en termokontakt brytes
ökar resistansen i kretsen och strömstyr-
kan reduceras till ett värde vid vilket relä
A4R faller. Härvid erhålles eldsignal. Vid
avbrott i slingan faller både AR och FR,
varvid felsignal erhålles.
En svaghet i detta system är att resistan-
sen i termokontakten ej är strömkontrolle-
rad. Vid fel på denna (avbrott eller kort-
slutning) erhålles därför ingen eldsignal.
Tvåtrådiga vilströmssystem bygga i prin-
cip på en tvåtrådig slinga vari inkopplas
termokontakter med dubbla kontaktstäl-
len dvs. ett kontaktställe i varje ledning.
396
TK. termokontakt, LRV. linjerelå vänster,
LRH. linjerelä höger, r. skyddsmotstånd.
Fig. Jlll· Tvåtrådigt Vilströmssystem med
parallella reläer.
Eldsignal erhålles först då båda kontakt-
ställena bryta· lnträder avbrott blott i
ena tråden erhålles felsignal l en del sy-
stem erhålles felsignal även då kortslut-
ning mellan de båda ledarna uppstått, var-
vid antalet falska eldsignaler begränsas.
Av systemets schematiska uppbyggnad
finnas flera varianter av vilka följande
må nämnas.
Fig. 3l11. I centralapparaten äro de två
trådarna i termokontaktslingan seriekopp-
lade med var sitt relä LRV och LRH. Den
ena tråden är vidare seriekopplad med
mots. I. Vilströmmen matas från ett batteri
och attraherar normalt båda reläerna.
Vid alarm falla båda reläerna, varvid
eldsignal erhålles. Faller endast ett relä
på grund av ledningsbrott, erhålles felsig-
nal, vilket även är fallet vid kortslutning
mellan slingans trådar, då LRH blir ström-
löst (LRV kvarligger på grund av mot-
ståndet r).
Fig. 3X12. l slingan ingår två reläer, fel-
reläet LFR och alarmreläet LAR. Reläet
LFR har tre lindningar I, Il och Ill, av vil-
ka l och lll ligga i serie i samma lednings-
tråd under det att Il är inkopplad i den
andra tråden. LAR har endast en lind-
