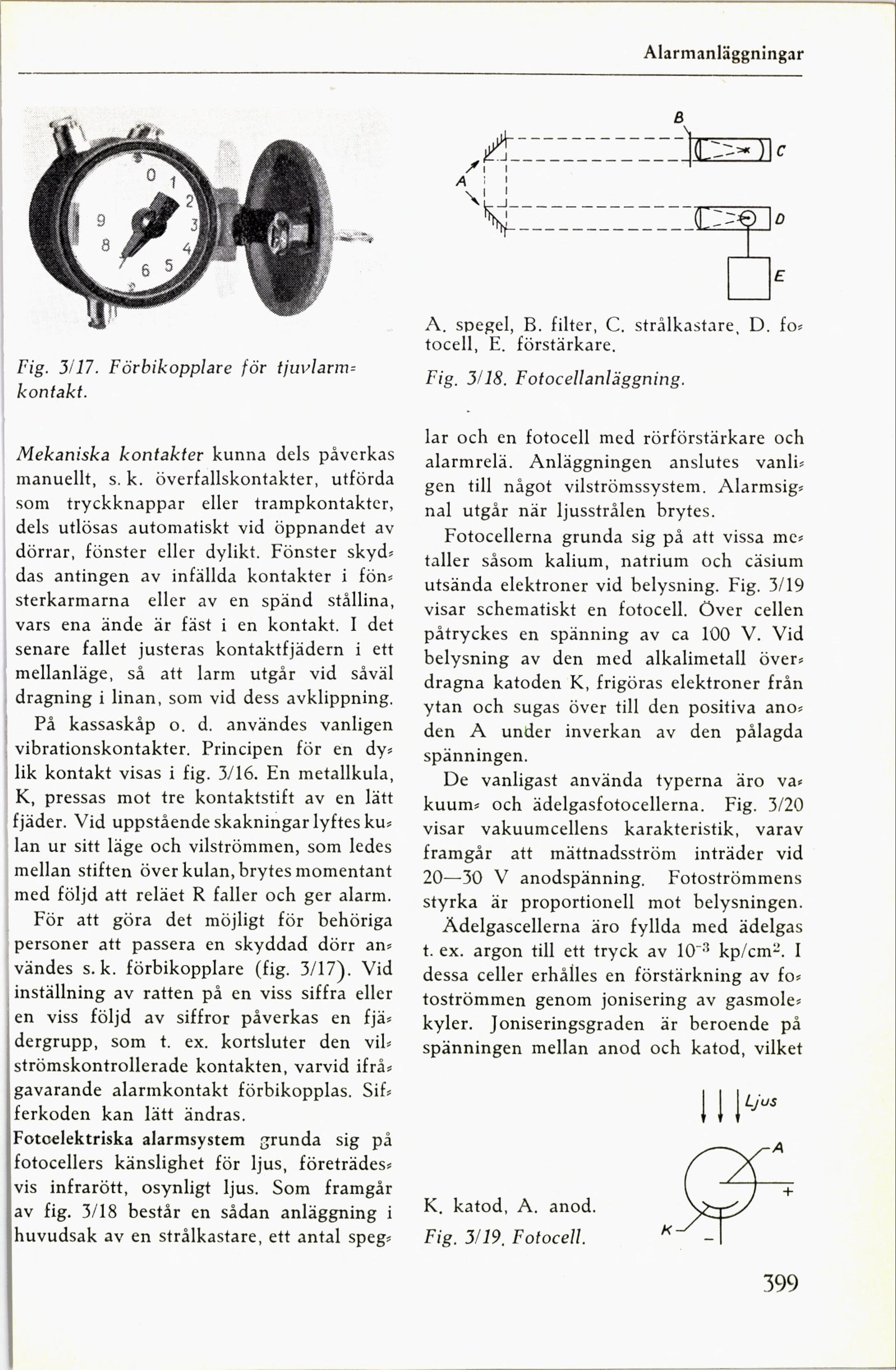

Fig. 3X17. Förbikopplare for tjut-larm-
kontakt.
Mekaniska kontakter kunna dels påverkas
manuellt, s.k. överfallskontakter, utförda
som tryckknappar eller trampkontakter,
dels utlösas automatiskt vid öppnandet av
dörrar, fönster eller dylikt. Fönster skyd-
das antingen av infällda kontakter i fön-
sterkarmarna eller av en spänd stållina,
vars ena ände är fäst i en kontakt. I det
senare fallet justeras kontaktfjädern i ett
mellanläge, så att larm utgår vid såväl
dragning i linan, som vid dess avklippning.
I På kassaskåp o. d. användes vanligen
svibrationskontakten Principen för en dy-
lik kontakt visas i fig. ZJ16. En metallkula,
K, pressas mot tre kontaktstift av en lätt
fjäder. Vid uppstående skakningar lyftes ku-
lan ur sitt läge och vilströmmen, som ledes
mellan stiften över kulan,brytes momentant
med följd att reläet R faller och ger alarm.
För att göra det möjligt för behöriga
personer att passera en skyddad dörr an-
vändes s.k. förbikopplare (fig. 3X17). Vid
zinställning av ratten på en viss siffra eller
len viss följd av siffror påverkas en fjä-
dergrupp, som t. ex. kortsluter den vil-
strömskontrollerade kontakten, varvid ifrå-
gavarande alarmkontakt förbikopplas. sif-
ferkoden kan lätt ändras.
Fotoelektriska alarmsystem grunda sig på
fotocellers känslighet för ljus, företrädes-
vis infrarött, osynligt ljus. som framgår
av fig. JX18 består en sådan anläggning i
huvudsak av en strålkastare, ett antal speg-
Alarmanläggningar
Ä. spegel, B. filterI C. strålkastares D. fo-
tocell, E. förstärkare.
Fig. HUF. Fotocetlanläggning
lar och en fotocell med rörförstärkare och
alarmrelä. Anläggningen anslutes vanli-
gen till något vilströmssystem. Alarmsig-
nal utgår när ljusstrålen brytes.
Fotocellerna grunda sig på att vissa me-
taller såsom kalium, natrium och cäsiurn
utsända elektroner vid belysning. Fig. JX19
visar schematiskt en fotocell. Over cellen
påtryckes en spänning av ca 100 V. Vid
belysning av den med alkalimetall över-
dragna katoden K, frigöras elektroner från
ytan och sugas över till den positiva ano-
den A under inverkan av den pålagda
spänningen.
De vanligast använda typerna äro va-
kuum- och ädelgasfotocellerna. Fig. 3X20
visar vakuumcellens karakteristikI varav
framgår att mättnadsström inträder vid
20——30 V anodspänning, Fotoströmmens
styrka är proportionell mot belysningen-
Ädelgascellerna äro fyllda med ädelgas
t. ex. argon till ett tryck av 10—3 kptcm2. l
dessa celler erhålles en förstärkning av fo-
toströmmen genom jonisering av gasmole-
kyler. Joniseringsgraden är beroende på
spänningen mellan anod och katod, vilket
c 1 kis-s
A
K· katod, A. anod-
Fig. J-19, Fox-osett « —
399
