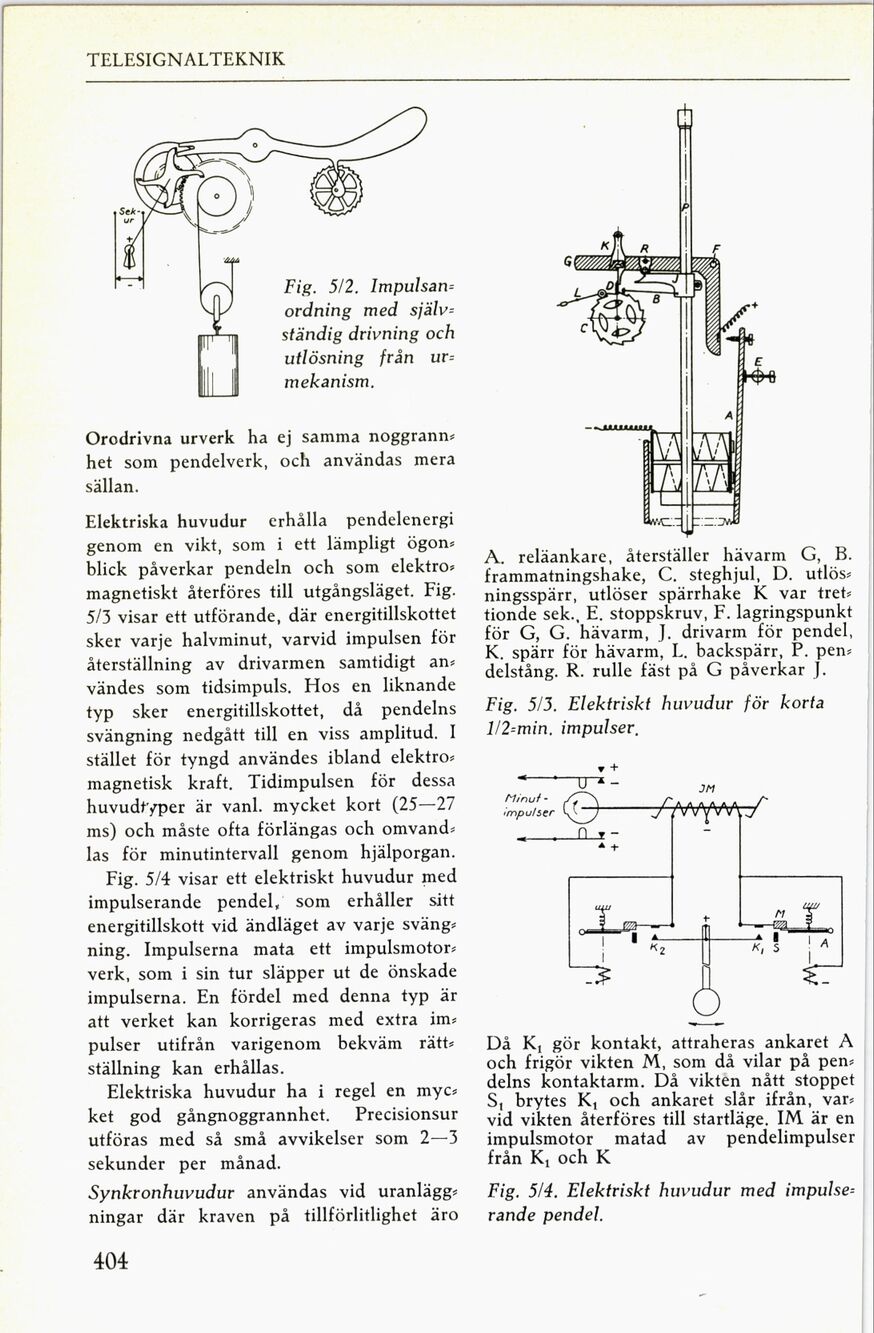

TELESIGNALTEKNIK
Fig. 5X2. lit-pulsati-
orclning med själv-
ständig drivning och
utlösning från ur-
mekanism.
Orodrivna urverk ha ej samma noggrann-
het som pendelverk, och användas mera
sällan.
Elektriska huvudur erhålla pendelenergi
genom en vikt, som i ett lämpligt ögon-
blick påverkar pendeln och som elektro-
magnetiskt återföres till utgångsläget. Fig.
FXZ visar ett utförande, där energitillskottet
sker varje halvminut, varvid impulsen för
återställning av drivarmen samtidigt an-
vändes som tidsimpuls. Hos en liknande
typ sker energitillskottet, då pendelns
svängning nedgått till en viss amplitud. l
stället för tyngd användes ibland elektro-
magnetisk kraft. Tidimpulsen för dessa
huvudtyper är vanl. mycket kort (25—27
ms) och måste ofta förlängas och omvand-
las för minutintervall genom hjälporgan.
Fig. 5X4 visar ett elektriskt huvudur med
impulserande pendel.’ som erhåller sitt
energitillskott vid ändläget av varje sväng-
ning. impulserna mata ett impulsmotor-
verk, som i sin tur släpper ut de önskade
impulserna. En fördel med denna typ är
att verket kan korrigeras med extra im-
pulser utifrån varigenom bekväm rätt-
ställning kan erhållas.
Elektriska huvudur ha i regel en myc-
ket god gångnoggrannhet. Precisionsur
utföras med så små avvikelser som 2—3
sekunder per månad.
Fynkronhuvudur användas vid iii-anlägg-
ningar där kraven på tillförlitlighet äro
404
Ä «
FNs-.-
A. reläankare. återställer hävarm C, B-
frammatningshake, C. steghjuh D. utlös-
ningsspärr. utlöser spärrhake l( var tret-
tionde sek.· E. stoppskruv, F. lagringspunkt
för G, G. hävarm, J. drivarm för pendel,
K. spärr för hävarm, L. backspärr. P. pen-
delstång· R. rulle fäst på G påverkar J.
Fig. FDL Elektriskt huvudur för korta
lX2-min. impulser,
Då I(l gör kontakt, attraheras ankaret A
och frigör vikten M, som då vilar på pen-
delns kontaktarm. Då vikten nått stoppet
s1 brytes K1 och ankaret slår ifrån. var-
vid vikten återföres till startläge· IM är en
impulsmotor matad av pendelimpulser
från Kl och K
Fig. FM Elektriskt huvudar med impulse-
rande pendel.
