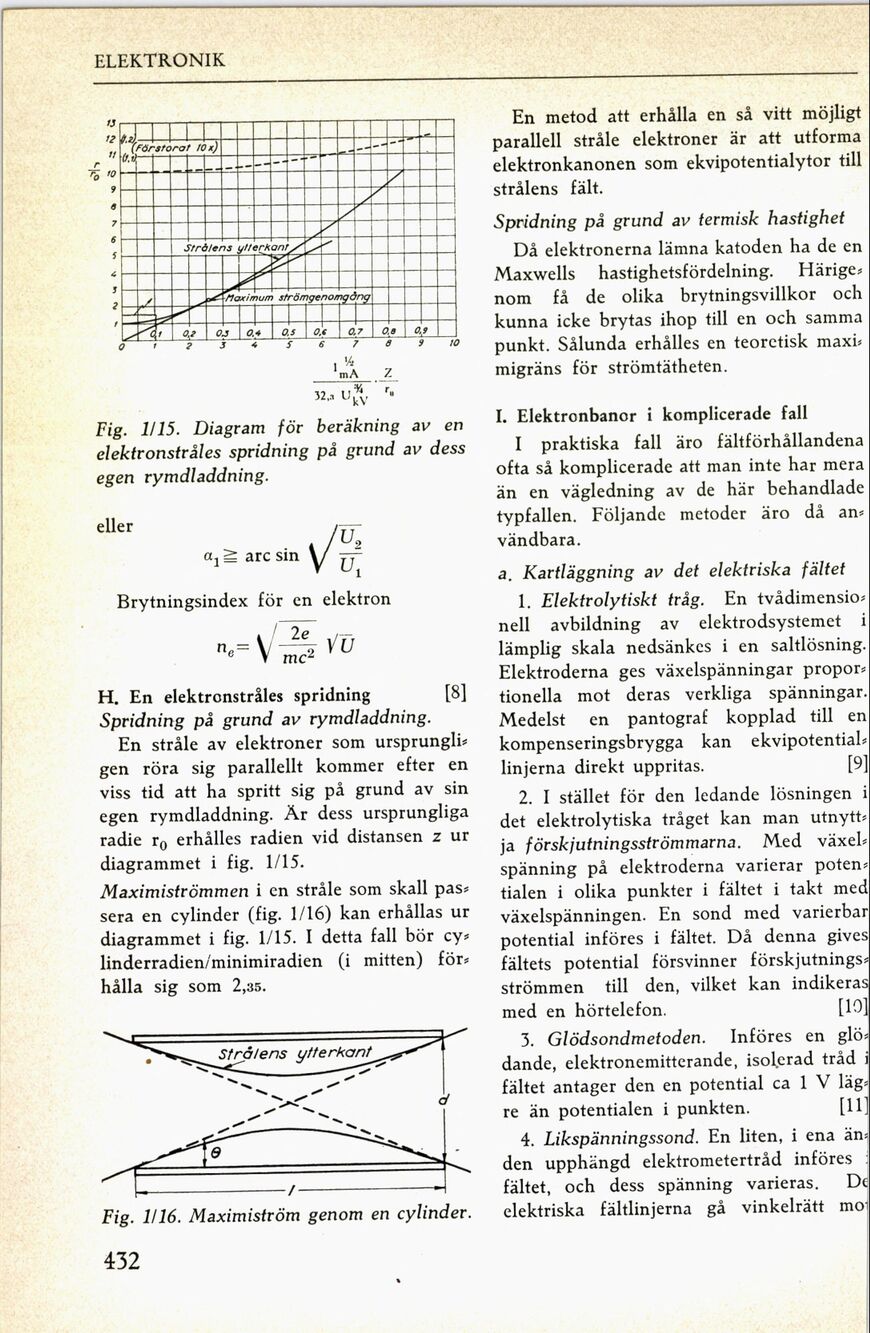

ELEKTRONIK
Fig. lilj. Diagram för beräkning av en
elektronstråles spridning på grund ai- dess
egen rymdladdning
eller
U9
a Z arc sin —:
] —-
Ul
Brytningsindex för en elektron
H. En elektronstråles spridning [8]
Fpridning på grund av rymdladdning
En stråle av elektroner som ursprungli-
gen röra sig parallellt kommer efter en
viss tid att ha spritt sig på grund av sin
egen rymdladdning. Är dess ursprungliga
radie ro erhålles radien vid distansen z ur
diagrammet i fig. 1X15.
Maximiströmmen i en stråle som skall pas-
sera en cylinder (fig. l-16) kan erhållas ur
diagrammet i fig. IJ 15. l detta fall bör cy-
linderradien-«minimiradien (i mitten) för-
hålla sig som 2,35.
. IMF-ens yxle Mon-
N x x
N
- -
- -
N -
ZA- ck
- N
Fig. Illä Maximiström genom en cylinder.
432
En metod att erhålla en så vitt möjligt
parallell stråle elektroner är att utforma
elektronkanonen som ekvipotentialytor till
strålens fält.
Fpnidning på grund ai- termisk hastighet
Då elektronerna lämna katoden ha de en
Maxwells hastighetsfördelning. Hänge-
nom få de olika brytningsvillkor och
kunna icke brytas ihop till en och samma
punkt. sålunda erhålles en teoretisk maxi-
migräns för strömtätheten.
I. Elektronbanor i komplicerade fall
l praktiska fall äro fältförhållandena
ofta så komplicerade att man inte har mera
än en vägledning av de här behandlade
typfallen. Följande metoder äro då an-
vändbara.
a, Kartläggning ai- det elektriska fältet
l. Elektrolytiskt tråg. En tvådimensio-
nell avbildning av elektrodsystemet i
lämplig skala nedsänkes i en saltlösning.
Elektroderna ges växelspänningar propor-
tionella mot deras verkliga spänningar.
Medelst en pantograf kopplad till en
kompenseringsbrvgga kan ekvipotential-
linjerna direkt uppritas. [9]
2. l stället för den ledande lösningen i
det elektrolytiska tråget kan man utnytt-
ja förskjutningsströmmarna. Med växel-
spänning på elektroderna varierar poten-
tialen i olika punkter i fältet i takt med
växelspänningen En sond med varierbar
potential införes i fältet. Då denna gives
fältets potential försvinner förskjutnings-
strömmen till den, vilket kan indikerasl
med en hörtelefon. AOL
Z· Glödsondmetoden. Införes en glö-
dande, elektronemitterande, isolerad tråd i
fältet antager den en potential ca 1 V läg-
re än potentialen i punkten. [ll]
4. Likspänningssond. En liten, i ena än-
den upphängd elektrometertråd införes :"
fältet, och dess spänning varieras. De
elektriska fältlinjerna gå vinkelrätt mm
