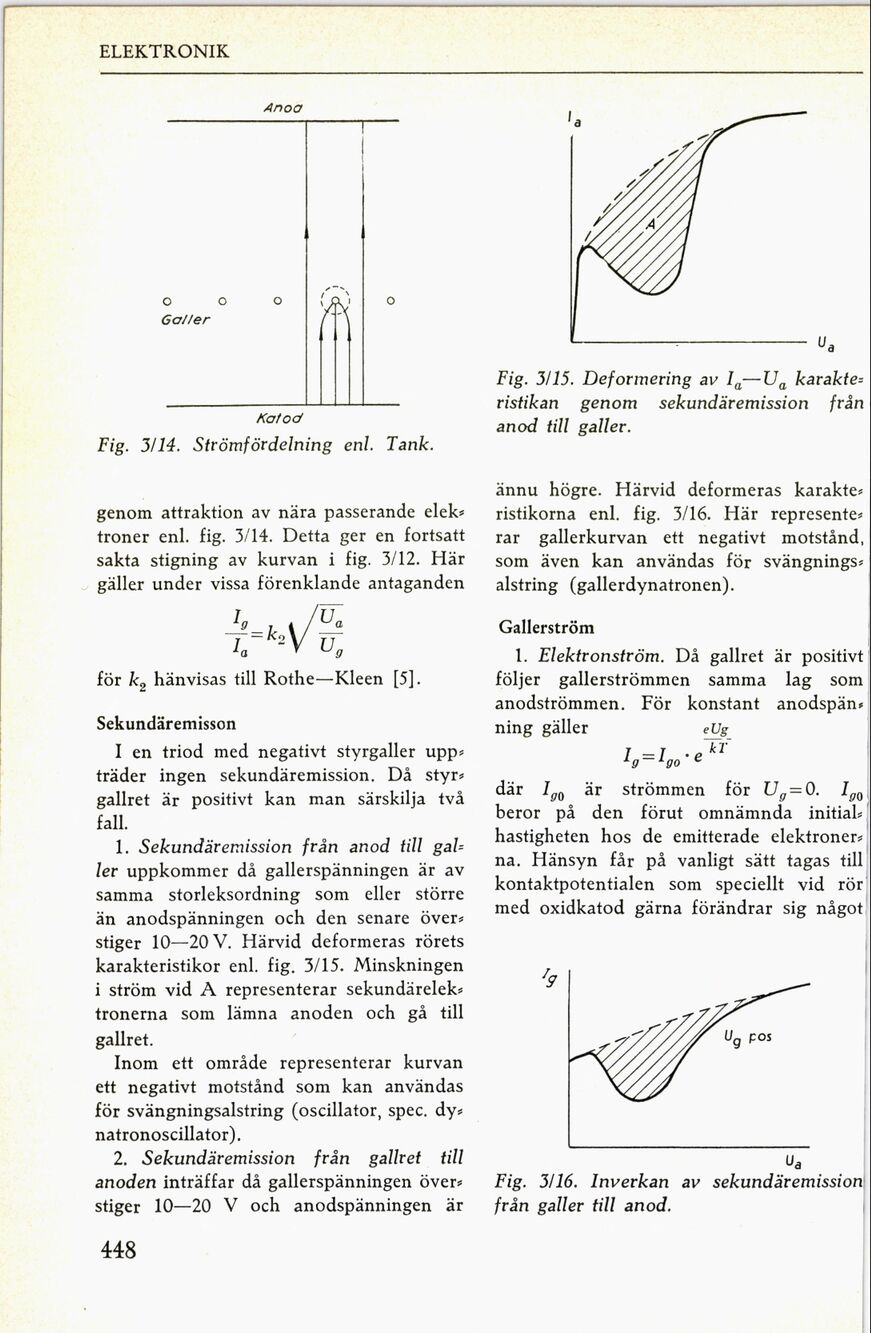

ELEKTROle
JDOC
0
Fox-er
Key-ock
Fig. 3l14. Ftrömfördelning enl. Tank-
genom attraktion av nära passerande elek-
troner enl. fig. 3X14. Detta ger en fortsatt
sakta stigning av kurvan i fig. Zl12. Här
gäller under vissa förenklande antaganden
—l?: ko x-?
I» « U»
för l(2 hänvisas till Rothe—l(leen [5].
sekundäremisson
l en triod med negativt styrgaller upp-
träder ingen sekundär-emission Då styr-
gallret är positivt kan man särskilja två
fall.
l. Fekundäremission från anod till gal-
ler uppkommer då gallerspänningen är av
samma storleksordning som eller större
än anodspänningen och den senare över-
stiger 10——20 V. Härvid deformeras rörets
karakteristikor enl. fig. 3l15. Minskningen
i ström vid Ä representerar sekundärelek-
tronerna som lämna anoden och gå till
gallret.
Inom ett område representerar kurvan
ett negativt motstånd som kan användas
för svängningsalstring (oscillator, spec. dy-
natronoscillator).
2. Sekundäremission från gallret till
anoden inträffar då gallerspänningen över-
stiger 10——20 V och anodspänningen är
448
UD
Fig. HUF. Deformering ai- l»——U« karakte-
ristikan genom sekundåremission från
anod till galler-.
ännu högre. Härvid deformeras karakte-
ristikorna enl. fig. 3l16. Här represente-
rar gallerkurvan ett negativt motstånd.
som även kan användas för svängnings-
alstring (gallerdynatronen). "«
Gallerström
1. Elektronström Då gallret är positivt«
följer gallerströmmen samma lag som
anodströmmen. För konstant anodspän-
ning gäller eUg
där l«lo är strömmen för U»=O. IW«
beror på den förut omnämnda initial-,
hastigheten hos de emitterade elektroner-?
na· Hänsyn får på vanligt sätt tagas till«
kontaktpotentialen som speciellt vid rör«
med oxidkatod gärna förändrar sig något
Jy
- «9 Fo-
Ua
Fig. Zl16. lnverlcan av sekundär-emissions
från galler till anod. I
