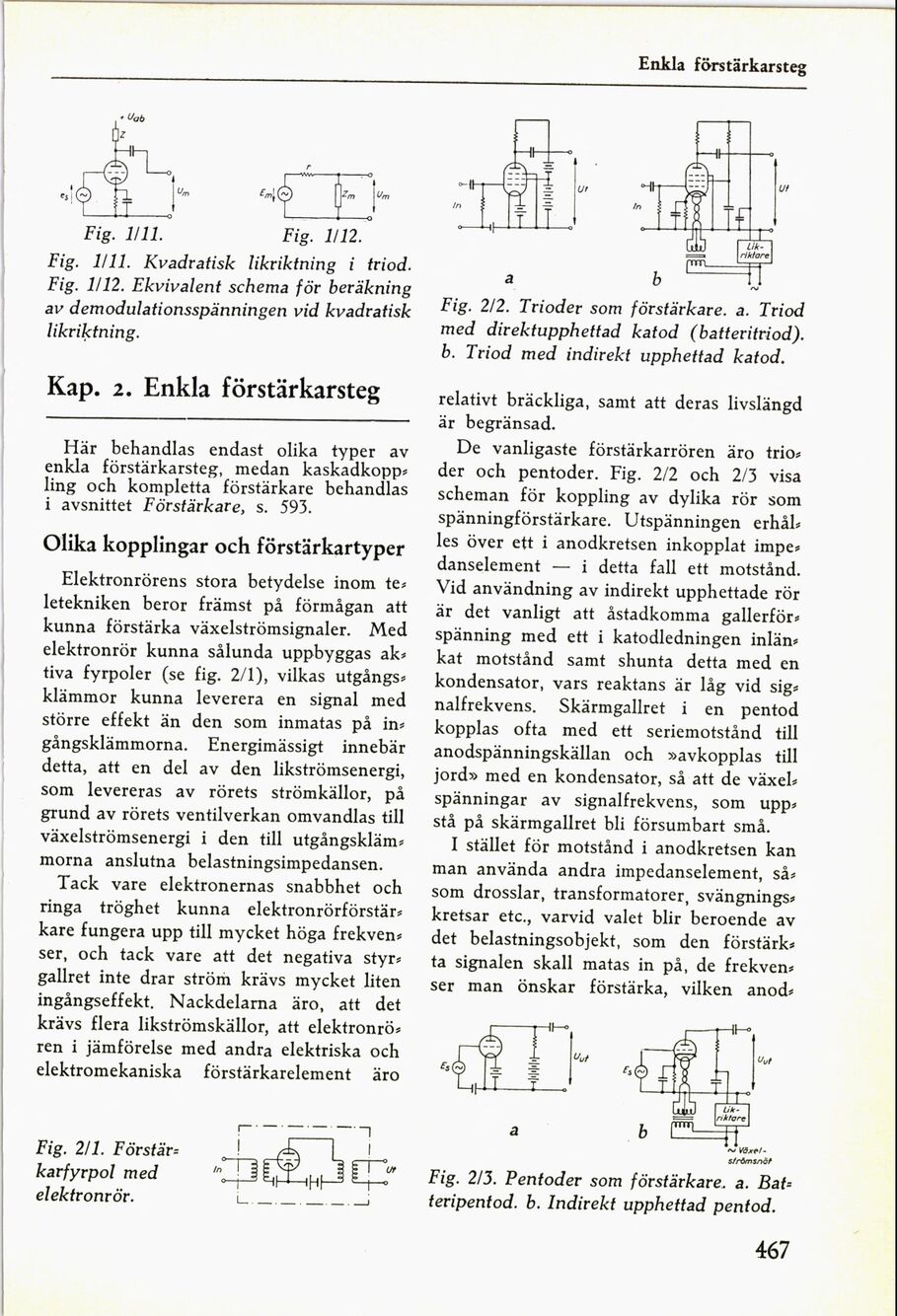

Enkla förstärkarsteg

,
’ «
Hn; Z-» lØn

Fig. J«2.

Fig. Ull.
Fig. lill. Kvadratisk likriktning i triod.
Fig. leZ. Ekvivalent schema för beräkning
ai- demodulationsspänningen vid kvadratisk
likriktning

Kap. 2. Enkla förstärkarsteg

Här behandlas endast olika typer av
enkla förstärkarsteg, medan kaskadkopp-
ling och kompletta förstärkare behandlas
i avsnittet Förstärkare, s. 593.

Olika kopplingar och förstärkartyper

Elektronrörens stora betydelse inom te-
letekniken beror främst på förmågan att
kunna förstärka växelströmsignaler. Med
elektronrör kunna sålunda uppbyggas ak-
tiva fyrpoler (se fig. 2X1), vilkas utgångs-
klämmor kunna leverera en signal med
större effekt än den som inmatas på in-
gångsklämmorna. Energimässigt innebär
detta, att en del av den likströmsenergi,
som levereras av rörets strömkällor, på
grund av rörets ventilverkan omvandlas till
växelströmsenergi i den till utgångskläm-
morna anslutna belastningsimpedansen.

Tack vare elektronernas snabbhet och
ringa tröghet kunna elektronrörförstär-
kare fungera upp till mycket höga frekven-
ser, och tack vare att det negativa styr-
gallret inte drar ström krävs mycket liten
ingångseffekt. Nackdelarna äro. att det
krävs flera likströmskällor, att elektronrö-
ren i jämförelse med andra elektriska och
elektromekaniska förstärkarelement äro

Y- ———————— 7
Fig. 2Xl. Pär-stäv ! l
kartyrpol med « - äss H IE : «-
elektronrör. L ————— . -. .j

Fig. 2X2. Trioder som förstärkare a. Triod
med direktupphettad katod (batteritriod).
b. Triod med indirekt upphettad katod.

relativt bräckliga, samt att deras livslängd
är begränsad.

De vanligaste förstärkarrören äro trio-
der och pentoder. Fig. 2X2 och ZXJ visa
scheman för koppling av dylika rör som
spänningförstärkare. Utspänningen erhål-
les över ett i anodkretsen inkopplat impe-
danselement —- i detta fall ett motstånd.
Vid användning av indirekt upphettade rör
är det vanligt att åstadkomma gallerför-
spänning med ett i katodledningen inlän-
kat motstånd samt shunta detta med en
kondensator, vars reaktans är låg vid sig-
nalfrekvens. skärmgallret i en pentod
kopplas ofta med ett seriemotstånd till
anodspänningskällan och »avkopplas till
jord-) med en kondensator, så att de växel-
spänningar av signalfrekvens, som upp-
stå på skärmgallret bli försumbart små.

I stället för motstånd i anodkretsen kan
man använda andra impedanselement, så-
som drosslar, transformatorer, svängnings-
kretsar etc-, varvid valet blir beroende av
det belastningsobjekt. som den förstärk-
ta signalen skall matas in på, de frekven-
ser man önskar förstärka, vilken anod-

skäm-ms-
Fig. 2-3· Pentoder som förstärkare- a. Bat-
teripentod. b. lndirekt upphettad pentod·

467
