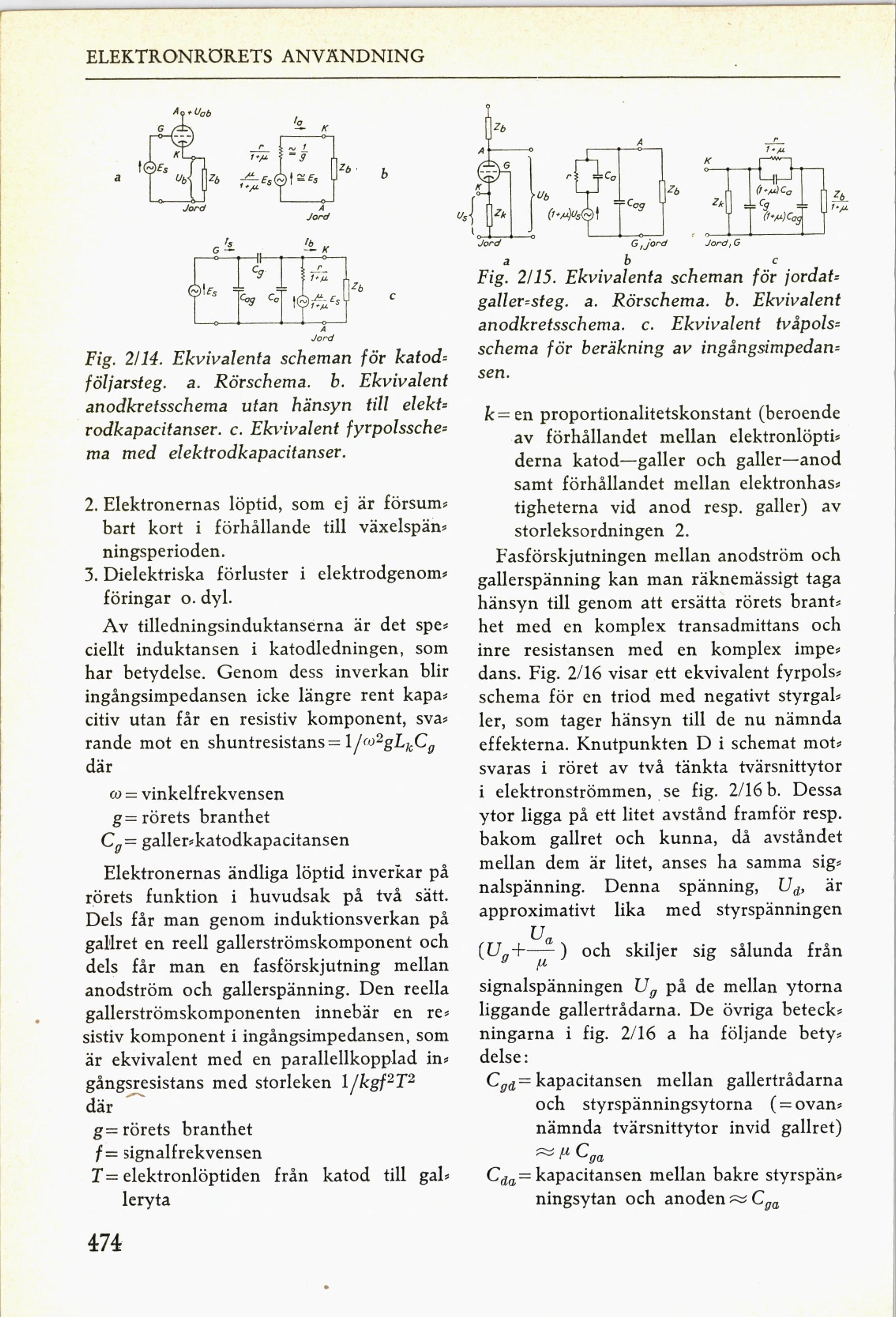

ELEKTRONRORETS ANVÄNDNING
Fig. 2X14. Ekvivalenta scheman för katod-
följarsteg a. Koi-schema b. Ekyivalent
anodkretsschema utan hänsyn till elekt-
rodkapacitanser. c. Ekvivalent fyrpolssche-
ma med elektrodkapacitanser.
2. Elektronernas löptid, som ej är försum-
bart kort i förhållande till växelspän-
ningsperioden.
3.Dielektriska förluster i elektrodgenom-
föringar o.dyl.
Av tilledningsinduktanserna är det spe-
ciellt induktansen i katodledningen, som
har betydelse. Genom dess inverkan blir
ingångsirnpedansen icke längre rent kapa-
citiv utan får en resistiv komponent, sva-
rande mot en shuntresistans= lj!oZgI-,«C»
där
cu = vinkelfrekvensen
g=rörets branthet
c»= galler-katodkapacitansen
Elektronernas ändliga löptid inverkar på
rörets funktion i huvudsak på två sätt.
Dels får man genom induktionsverkan på
gallret en reell gallerströmskomponent och
dels får man en fasförskjutning mellan
anodström och gallerspänning. Den reella
gallerströmskomponenten innebär en re-
sistiv komponent i ingångsimpedansen, som
är ekvivalent med en parallellkopplad in-
gångÆsistans med storleken ljkngTZ
där
g= rörets branthet
f= signalfrekvensen
T=elektronlöptiden från katod till gal-
leryta
474
C· jon-s .- Jorch 6
a b c
Fig. 2Jl.5. Ekvivalenta scheman för jordat-
galler-steg. a. Rörschema. b. Ekvivalent
anodkretsschema. c· Ekvivalent tvår-ob-
schema för beräkning ai- ingångsimpedan-
sen.
k= en proportionalitetskonstant (beroende
av förhållandet mellan elektronlöpti-
derna katod—galler och galler-anod
samt förhållandet mellan elektronhas-
tigheterna vid anod resp. galler) av
storleksordningen 2.
Fasförskjutningen mellan anodström och
gallerspänning kan man räknemässigt taga
hänsyn till genom att ersätta rörets brant-
het med en komplex transadmittans och
inre resistansen med en komplex impe-
dans. Fig. 2X16 visar ett ekvivalent fyrpols-
schema för en triod med negativt styrgal-
ler, som tager hänsyn till de nu nämnda
effekterna. Knutpunkten D i schemat mot-
svaras i röret av två tänkta tvärsnittytor
i elektronströmmen, se fig. 2X16 b. Dessa
ytor ligga på ett litet avstånd framför resp.
bakom gallret och kunna, då avståndet
mellan dem är litet, anses ha samma sig-
nalspänning. Denna spänning, Uw är
approximativt lika med styrspänningen
U
(U»—i——»L) och skiljer sig sålunda från
signalspänningen U» på de mellan ytorna
liggande gallertrådarna. De övriga beteck-
ningarna i fig. 2X16 a ha följande bety-
delse:
C»=kapacitansen mellan gallertrådarna
och styrspänningsytorna (=ovan-
nämnda tvärsnittytor invid gallret)
T « CW
cza= kapacitansen mellan bakre styrspän-
ningsytan och anodenæ CW
