Enkla förstärkarsteg

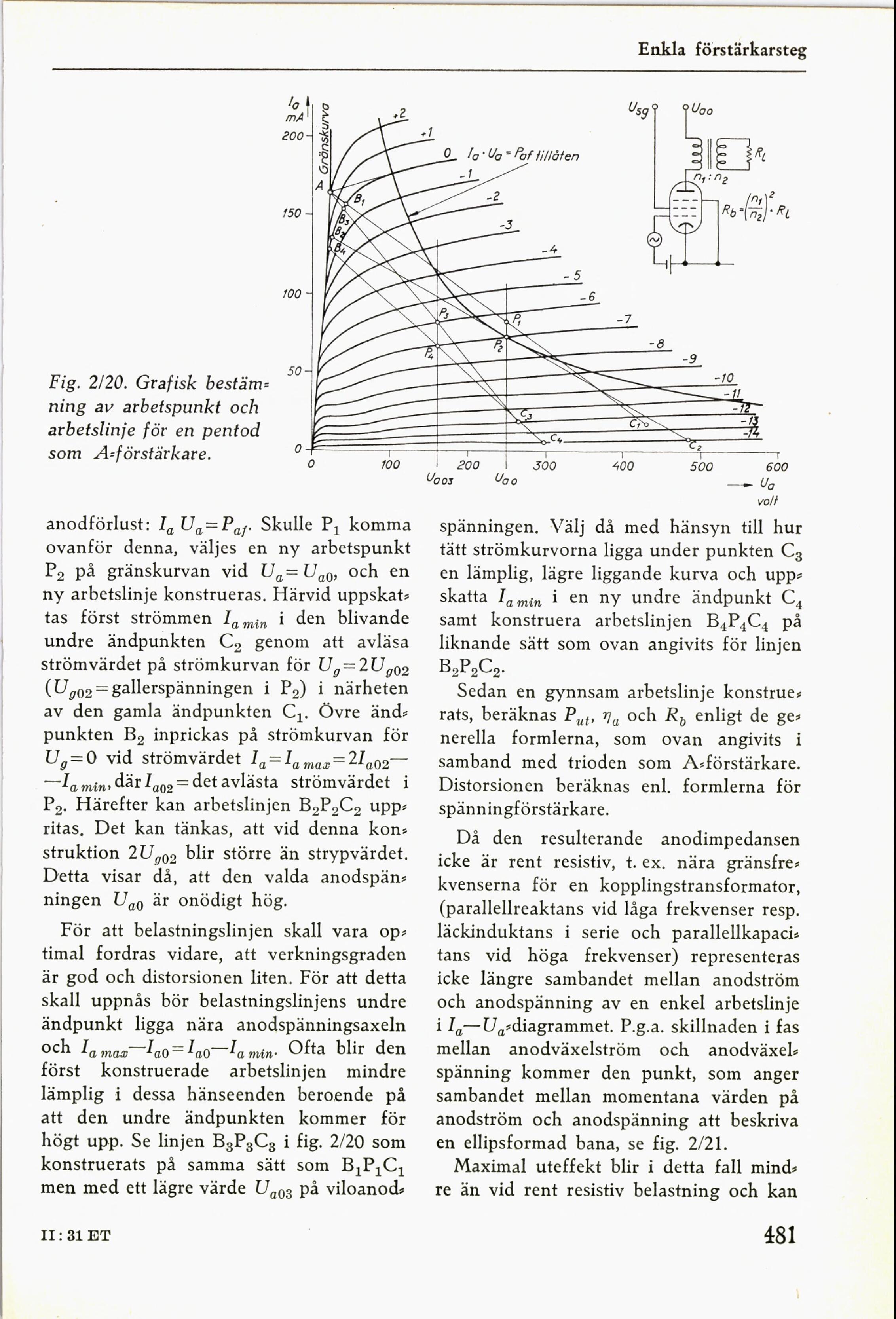

Fig. 2X20. Grafisk bestäm-
ning av arbetspunkt och
arbetslinje for en pentod
som Ä-f6rstärkare.
anodförlust: l« U»=P»,. skulle P1 komma
ovanför denna, väljes en ny arbetspunkt
P2 på gränskurvan vid Uc= Uno, och en
ny arbetslinje konstrueras. Härvid uppskat-
tas först strömmen lamm i den blivande
undre ändpunkten C2 genom att avläsa
strömvärdet på strömkurvan för Ug= 2U902
(U»02=gallerspänningen i P2) i närheten
av den gamla ändpunkten CI. Ovre änd-
punkten B2 inprickas på strömkurvan för
U»=0 vid strömvärdet l»=l»»»,=21»02—
——la mzm där la02 = det avlästa strömvärdet i
P2. Härefter kan arbetslinjen B2P2C2 upp-
ritas. Det kan tänkas, att vid denna kon-
struktion ZUW2 blir större än strypvärdet.
Detta visar då, att den valda anodspän-
ningen UW är onödigt hög-
För att belastningslinjen skall vara op-
timal fordras vidare, att verkningsgraden
är god och distorsionen liten. För att detta
skall uppnås bör belastningslinjens undre
ändpunkt ligga nära anodspänningsaxeln
och I»»»»»—I»0=lao——la mm. Ofta blir den
först konstruerade arbetslinjen mindre
lämplig i dessa hänseenden beroende på
att den undre ändpunkten kommer för
högt upp. se linjen BZPZCZ i fig. 2X20 som
konstruerats på samma sätt som BlP1C1
men med ett lägre värde Uaoz på viloanod-
ll:31ET
spänningen. Välj då med hänsyn till hur
tätt strömkurvorna ligga under punkten C3
en lämplig, lägre liggande kurva och upp-
skatta Iamm i en ny undre ändpunkt C4
samt konstruera arbetslinjen B4P4C4 på
liknande sätt som ovan angivits för linjen
BZP2C2.
sedan en gynnsam arbetslinje konstrue-
rats, beräknas P«,, tj» och Rd enligt de ge-
nerella formlerna, som ovan angivits i
samband med trioden som A-förstärkare.
Distorsionen beräknas enl. formlerna för
spänningförstärkare.
Dä den resulterande anodimpedansen
icke är rent resistiv, t.ex. nära gränsfre-
kvenserna för en kopplingstransformator,
(parallellreaktans vid låga frekvenser resp.
läckinduktans i serie och parallellkapaci-
tans vid höga frekvenser) representeras
icke längre sambandet mellan anodström
och anodspänning av en enkel arbetslinje
i l»—U»-diagrammet. P.g.a. skillnaden i fas
mellan anodväxelström och anodväxel-
spänning kommer den punkt, som anger
sambandet mellan momentana värden på
anodström och anodspänning att beskriva
en ellipsformad bana, se fig. 2X21.
Maximal uteffekt blir i detta fall mind-
re än vid rent resistiv belastning och kan
481
