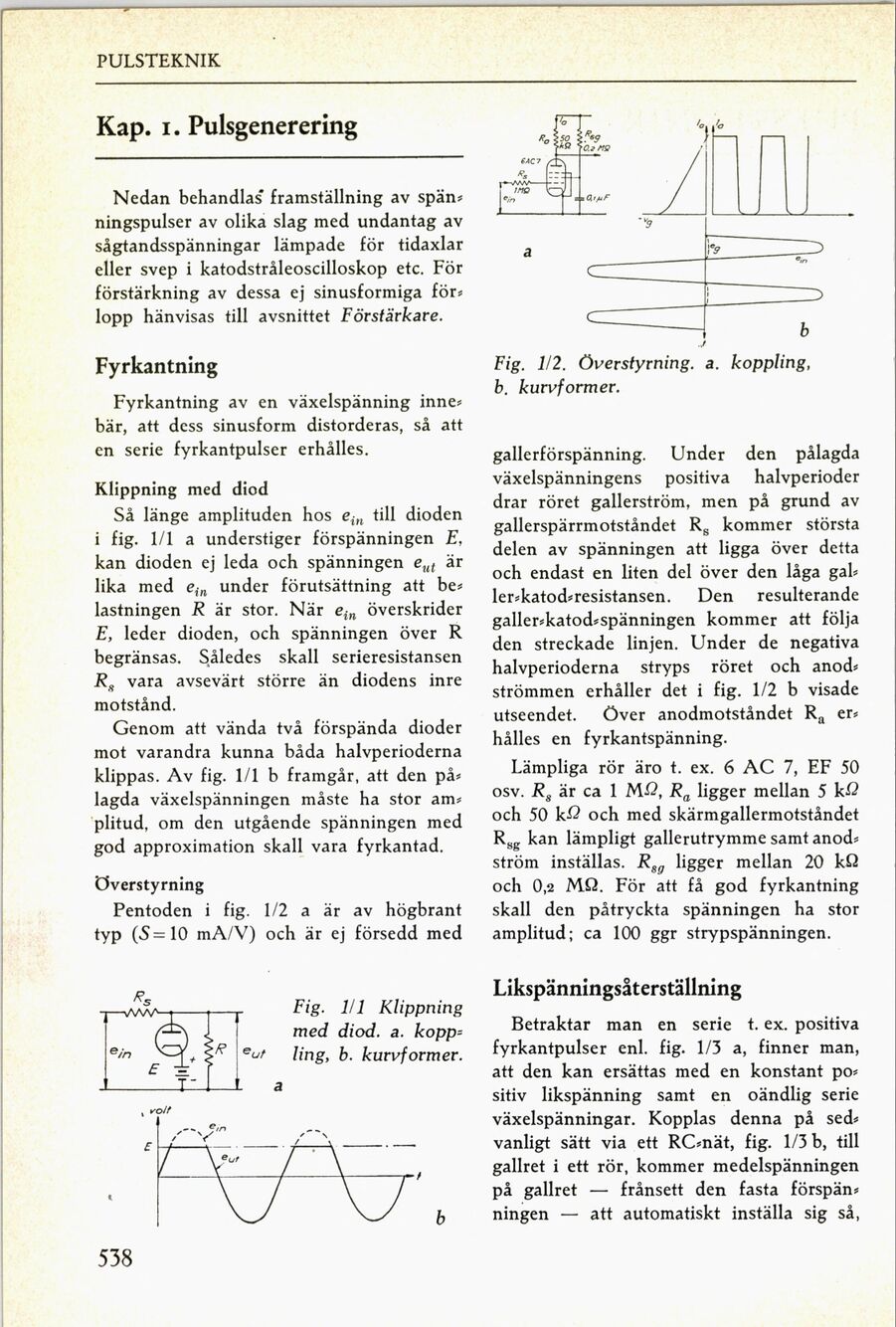

PULsTEKNlIc
Kap. I. Pulsgenerering
Nedan behandlas« framställning av spän-
ningspulser av olika slag med undantag av
sågtandsspänningar lämpade för tidaxlar
eller svep i katodstråleoscilloskop etc. För
förstärkning av dessa ej sinusformiga för-
lopp hänvisas till avsnittet Förstärkare.
Fyrkantning
erkantning av en växelspänning inne-
bär, att dess sinusform distorderas, så att
en serie fyrkantpulser erhålles.
Klippning med diod
så länge amplituden hos etm till dioden
i fig. 1X1 a understiger förspänningen E,
kan dioden ej leda och spänningen eur är
lika med es» under förutsättning att be-
lastningen R är stor. När em överskrider
E, leder dioden, och spänningen över R
begränsas. således skall serieresistansen
R« vara avsevärt större än diodens inre
motstånd-
Genom att vända två förspända dioder
mot varandra kunna båda halvperioderna
klippas. Av fig. Ul b framgår. att den pä-
lagda växelspänningen måste ha stor am-
plitud, om den utgående spänningen med
god approximation skall vara fyrkantad
Overstyrning
Pentoden i fig. 1X2 a är av högbrant
tvp (F=10 mA-V) och är ej försedd med
Fig. le Klippning
med diod. a. kopp-
ling, b. kan-former-
Fig. l-2· Overstyrning·«a. koppling,
b. kan-formen
gallerförspänning. Under den pålagda
växelspänningens positiva halvperioder
drar röret galler-ström men på grund av
gallerspärrmotståndet RS kommer största
delen av spänningen att ligga över detta
och endast en liten del över den låga gal-
ler-katod-resistansen. Den resulterande
galler-katod-spänningen kommer att följa
den streckade linjen. Under de negativa
halvperioderna stryps röret och anod-
strömmen erhåller det i fig. 1X2 b visade
utseendet. Over anodmotståndet Ra er-
hålles en fyrkantspänning
Lämpliga rör äro t. ex. 6 AC 7, EF 50
osv. Rs är ca 1 MO, R» ligger mellan F kB
och 50 kfå och med skärmgallermotståndet
ng kan lämpligt gallerutrymme samt anod-
ström inställas. R» ligger mellan 20 kQ
och 0,2 MO. För att få god fyrkantning
skall den påtryckta spänningen ha stor
amplitud; ca 100 ggr strypspänningen.
Likspänningsåterställning
Betraktar man en serie t.ex. positiva
fyrkantpulser enl. fig. IXZ a, finner man,
att den kan ersättas med en konstant po-
sitiv likspänning samt en oändlig serie
växelspännings-in Kopplas denna på sed-
vanligt sätt via ett RC-nät, fig. 1X3b, till
gallret i ett rör, kommer medelspänningen
på gallret — frånsett den fasta förspän-
ningen — att automatiskt inställa sig så,
