PULSTEKNIK
sJLFL
,-
h , I XCDI
c
DTD-?
d PC«T

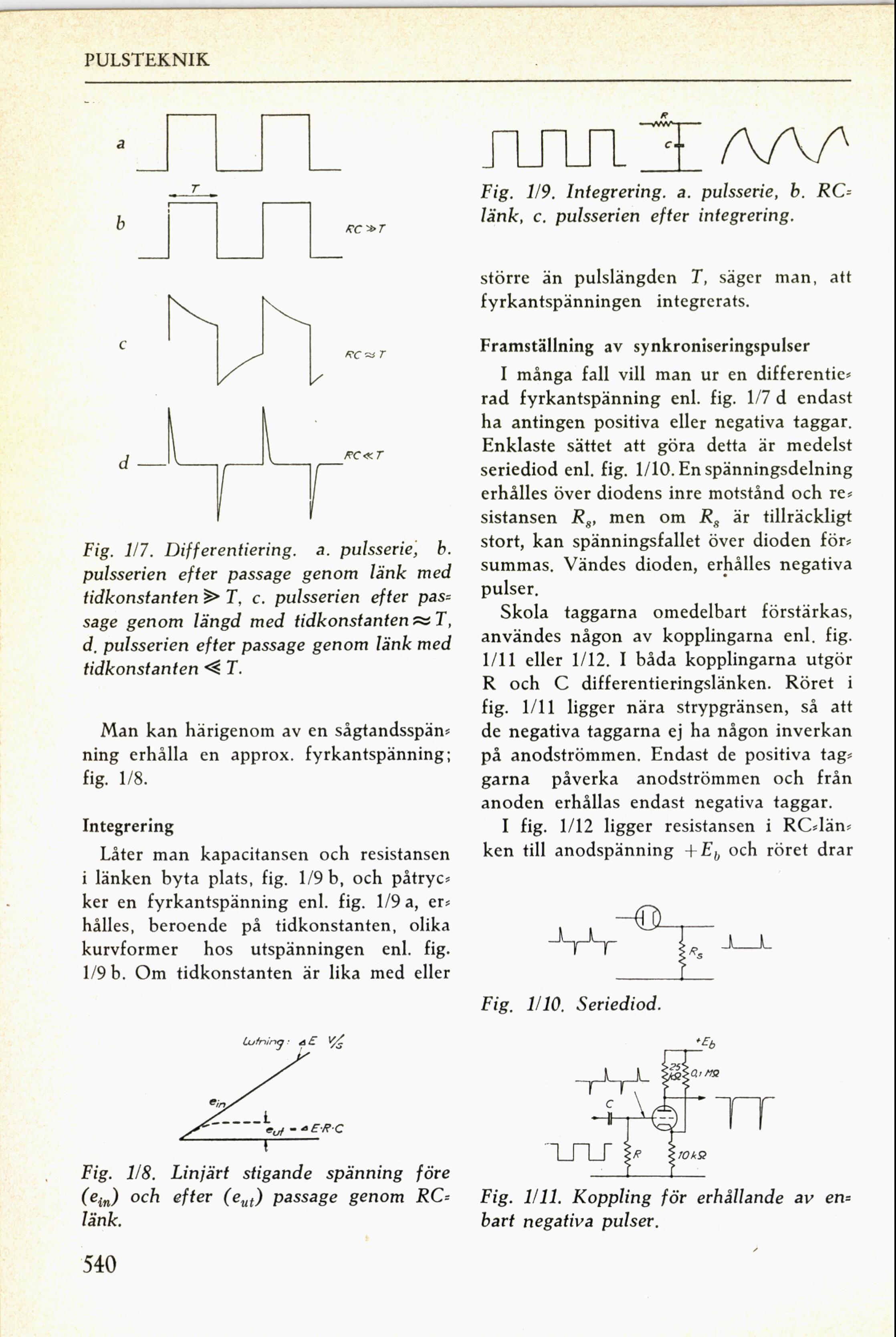

Fig. ll7. Differentiering a. pulsseriej b.
pulsserien efter passage genom länk med
tidkonstantenH T, c. pulsserien efter pas-
sage genom längd med tidlconstantenæls
d· pulsserien efter passage genom lånlc med
tidkonstanten « T.
Man kan härigenom av en sågtandsspän-
ning erhålla en approx. fyrkantspänning;
fig. ll8.
lntegrering
Låter man kapacitansen och resistansen
i länken byta plats, fig. 1l9 b, och påtryc-
ker en fyrkantspänning enl. fig. 1X9 a, er-
hålles, beroende på tidkonstanten, olika
kurvformer hos utspänningen enl. fig.
ll9 b. Om tidkonstanten är lika med eller
AMD-by .- H F l-
Fig. ll8. Liniårt stigande spänning före
(e«) och efter (e«,) passage genom RC-
länk.
540
WIW
Fig. ll9. lntegrering. a. pulsserie, b. RC-
lånk, c. pulsserien efter integrering-
större än pulslängden T, säger man, att
fyrkantspånningen integrerats.
Framställning av synkroniseringspulser
l många fall vill man ur en differentie-
rad fyrkantspänning enl. fig. 1l7d endast
ha antingen positiva eller negativa taggar.
Enklaste sättet att göra detta är medelst
seriediod enl. fig. IX10. En spänningsdelning
erhålles över diodens inre motstånd och re-
sistansen RF, men om R8 är tillräckligt
stort, kan spänningsfallet över dioden för-
summas· Vändes dioden, erhålles negativa
pulser.
skola taggarna omedelbart förstärkas,
användes någon av kopplingarna enl. fig.
llll eller 1l12. l båda kopplingarna utgör
R och c differentieringslänken. Röret i
fig. llll ligger nära strypgränsen, så att
de negativa taggarna ej ha någon inverkan
på anodströmmen. Endast de positiva tag-
garna påverka anodströmmen och från
anoden erhållas endast negativa taggar.
I fig. 1X12 ligger resistansen i RC-län-
ken till anodspänning qLEb och röret drar
F«g, Ill(). Feriediod
s-
Fig. llll. Koppling för erhållande ai- en-
bart negativa pulser-
