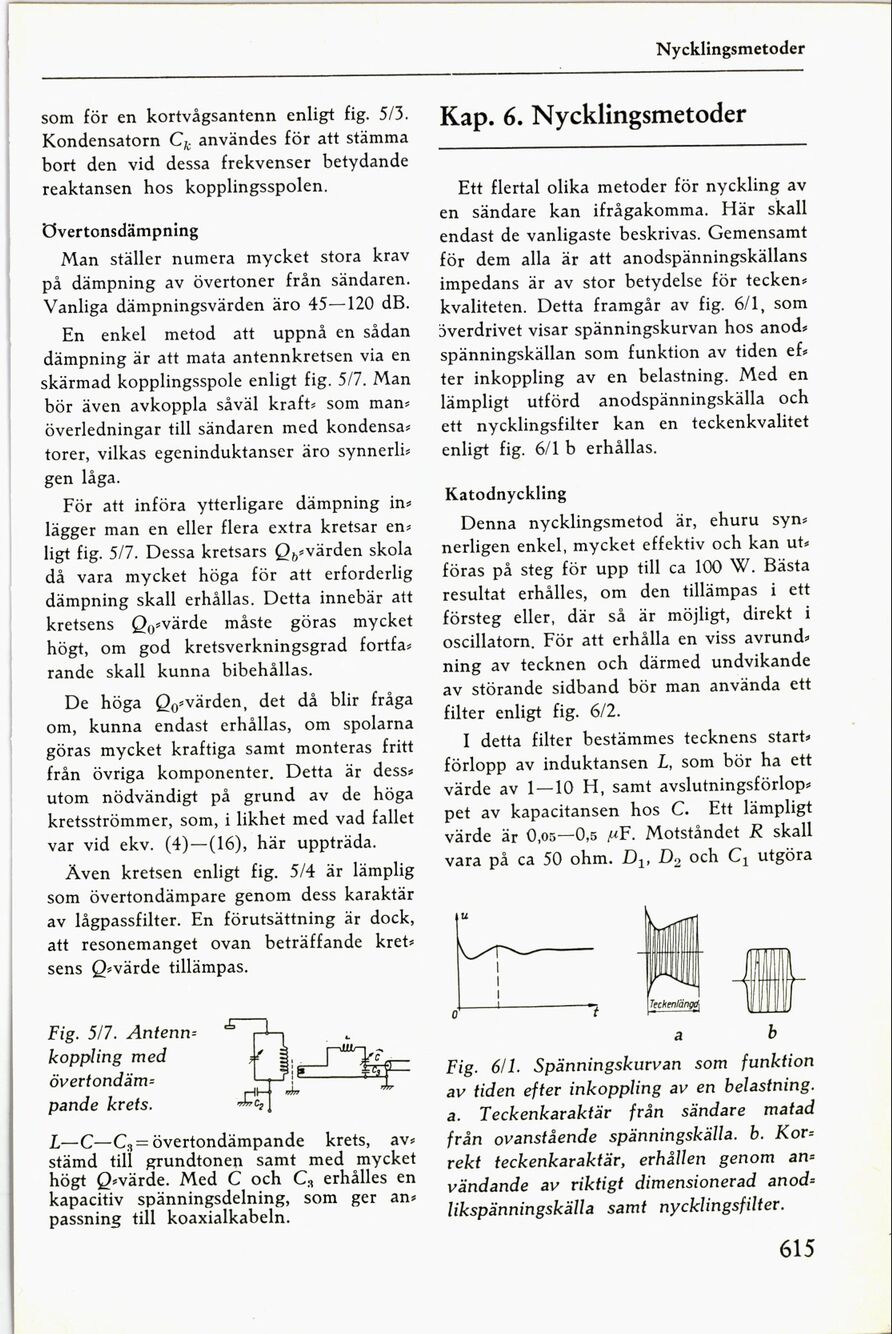

som för en kortvågsantenn enligt fig. 5XZ.
Kondensatorn C» användes för att stämma
bort den vid dessa frekvenser betydande
reaktansen hos kopplingsspolen.
Uvertonsdämpning
Man ställer numera mycket stora krav
på dämpning av övertoner från sändaren.
Vanliga dämpningsvärden äro 45—120 dB.
En enkel metod att uppnå en sådan
dämpning är att mata antennkretsen via en
skärmad kopplingsspole enligt fig. 5-7. Man
bör även avkoppla såväl kraft- som man-
överledningar till sändaren med kondensa-
torer, vilkas egeninduktanser äro synnerli-
gen låga.
För att införa ytterligare dämpning in-
lägger man en eller flera extra kretsar en-
ligt fig. 5X7. Dessa kretsars QYvärden skola
då vara mycket höga för att erforderlig
dämpning skall erhållas. Detta innebär att
kretsens Qowärde måste göras mycket
högt, om god kretsverkningsgrad fortfa-
rande skall kunna bibehållas.
De höga Qo-värden, det då blir fråga
om, kunna endast erhållas, om spolarna
göras mycket kraftiga samt monteras fritt
från övriga komponenter. Detta är dess-
utom nödvändigt på grund av de höga
kretsströmmer, som, i likhet med vad fallet
var vid ekv. (4)—(16), här uppträda.
Även kretsen enligt fig. 5X4 är lämplig
som övertondämpare genom dess karaktär
av lågpassfilter. En förutsättning är dock,
att resonemanget ovan beträffande kret-
sens Q-värde tillämpas.
M- LLZIE
L—c—c3=övertondämpande krets, av-
stämd till grundtonen samt med mycket
högt Q-värde. Med C och c3 erhålles en
kapacitiv spänningsdelning, som ger an-
passning till koaxialkabeln.
Fig. 5X7. Antenn-
koppling med
övertondäm-
pande krets-
Nycklingsmetoder
Kap. 6. Nycklingsmetoder
Ett flertal olika metoder för nyckling av
en sändare kan ifrågakomma. Här skall
endast de vanligaste beskrivas. Gemensamt
för dem alla är att anodspänningskällans
impedans är av stor betydelse för tecken-
kvaliteten. Detta framgår av fig. 6Xl, som
överdrivet visar spänningskurvan hos anod-
spänningskällan som funktion av tiden ef-
ter inkoppling av en belastning. Med en
lämpligt utförd anodspänningskälla och
ett nycklingsfilter kan en teckenkvalitet
enligt fig. 6X1b erhållas.
Katodnyckling
Denna nycklingsmetod är, ehuru syn-
nerligen enkel, mycket effektiv och kan ut-
föras på steg för upp till ca 100 W. Bästa
resultat erhålles, om den tillämpas i ett
försteg eller, där så är möjligt, direkt i
oscillatorn. För att erhålla en viss avrund-
ning av tecknen och därmed undvikande
av störande sidband bör man använda ett
filter enligt fig. 6X2.
I detta filter bestämmes tecknens start-
förlopp av induktansen L, som bör ha ett
värde av 1——10 H, samt avslutningsförlop-
pet av kapacitansen hos C. Ett lämpligt
värde är 0.05—0,5 AF. Motståndet R skall
vara på ca 50 ohm. D1, D2 och C1 utgöra
l
l
. s
,..
» , etta-» «
a l-
Fig äll. spänningskurvan som funktion
ai- ticlen efter inkoppling av en belastning.
a· Teckenkaralctär från sändare matad
frän ovanstående spänningskälla· b. Kor-
rekt teckenkaralctär, erhållen genom an-
vändande ai- rilctigt dimensionerad anod-
likspänningslcälla samt nycklingsfilten
615
