RADIOMOTTAGARE

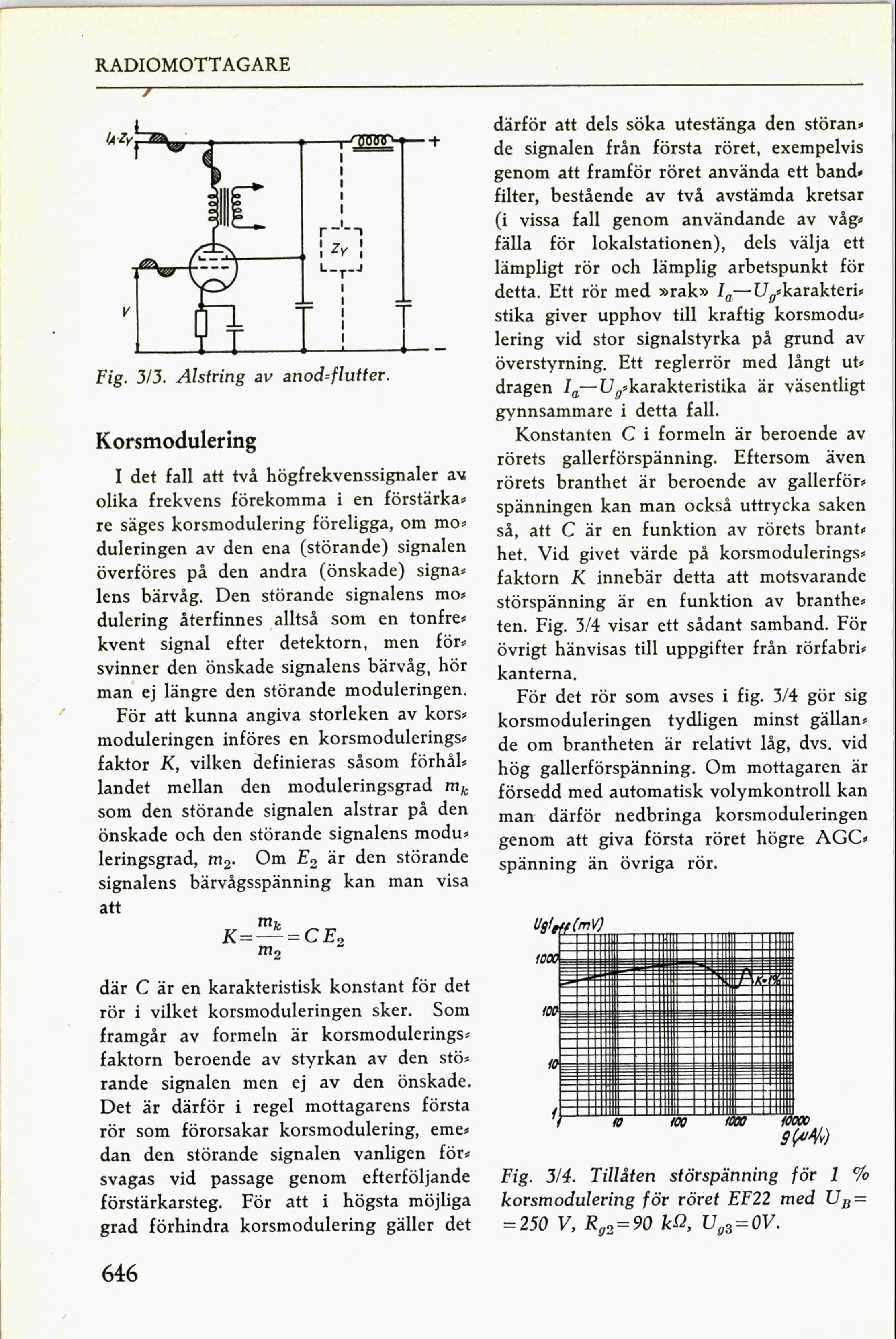

Fig. JXJ. Alstring ai- anod-flutter-
Korsmodulering
l det fall att två högfrekvenssignaler av
olika frekvens förekomma i en förstärka-
re säges korsmodulering föreligga, om mo-
duleringen av den ena (störande) signalen
överföres på den andra (önskade) signa-
lens bärvåg Den störande signalens mo-
dulering återfinnes alltså som en tonfre-
kvent signal efter detektorn, men för-
svinner den önskade signalens bärvåg hör
man ej längre den störande moduleringen.
För att kunna angiva storleken av kors-
moduleringen införes en korsmodulerings-
faktor K, vilken definieras såsom förhål-
landet mellan den moduleringsgrad mlc
som den störande signalen alstrar på den
önskade och den störande signalens modu-
leringsgrad, mg. Om E2 är den störande
signalens bärvågsspänning kan man visa
att
där c är en karakteristisk konstant för det
rör i vilket korsmoduleringen sker. som
framgår av formeln är korsmodulerings-
faktorn beroende av styrkan av den stö-
rande signalen men ej av den önskade.
Det är därför i regel mottagarens första
rör som förorsakar korsmodulering, eme-
dan den störande signalen vanligen för-
svagas vid passage genom efterföljande
förstärkarsteg. För att i högsta möjliga
grad förhindra korsmodulering gäller det
646
därför att dels söka utestänga den störan-
de signalen från första röret, exempelvis
genom att framför röret använda ett band-
filter, bestående av två avstämda kretsar
(i vissa fall genom användande av våg-
fälla för lokalstationen), dels välja ett
lämpligt rör och lämplig arbetspunkt för
detta. Ett rör med »rak» Ia— U»-karakteri-
stika giver upphov till kraftig korsmodu-
lering vid stor signalstyrka på grund av
överstyrning Ett reglerrör med långt ut-
dragen I»—U»-karakteristika är väsentligt
gynnsammare i detta fall.
Konstanten C i formeln är beroende av
rörets gallerförspänning. Eftersom även
rörets branthet är beroende av gallerför-
spänningen kan man också uttrycka saken
så, att C är en funktion av rörets brant-
het. Vid givet värde på korsmodulerings-
faktorn I( innebär detta att motsvarande
störspänning är en funktion av branthe-
ten. Fig· JX4 visar ett sådant samband. För
övrigt hänvisas till uppgifter från rörfabri-
kanterna.
För det rör som avses i fig. 3J4 gör sig
korsmoduleringen tydligen minst gällan-
de om brantheten är relativt låg, dvs. vid
hög gallerförspänning. Om mottagaren är
försedd med automatisk volymkontroll kan
man- därför nedbringa korsmoduleringen
genom att giva första röret högre AGC-
spänning än övriga rör-
Fig. JX4. Tilläten störspänning för l 70
korsmodulering för röret EFZZ med Uz=
:250 V, R»2:9o kg, U»3:oV.
