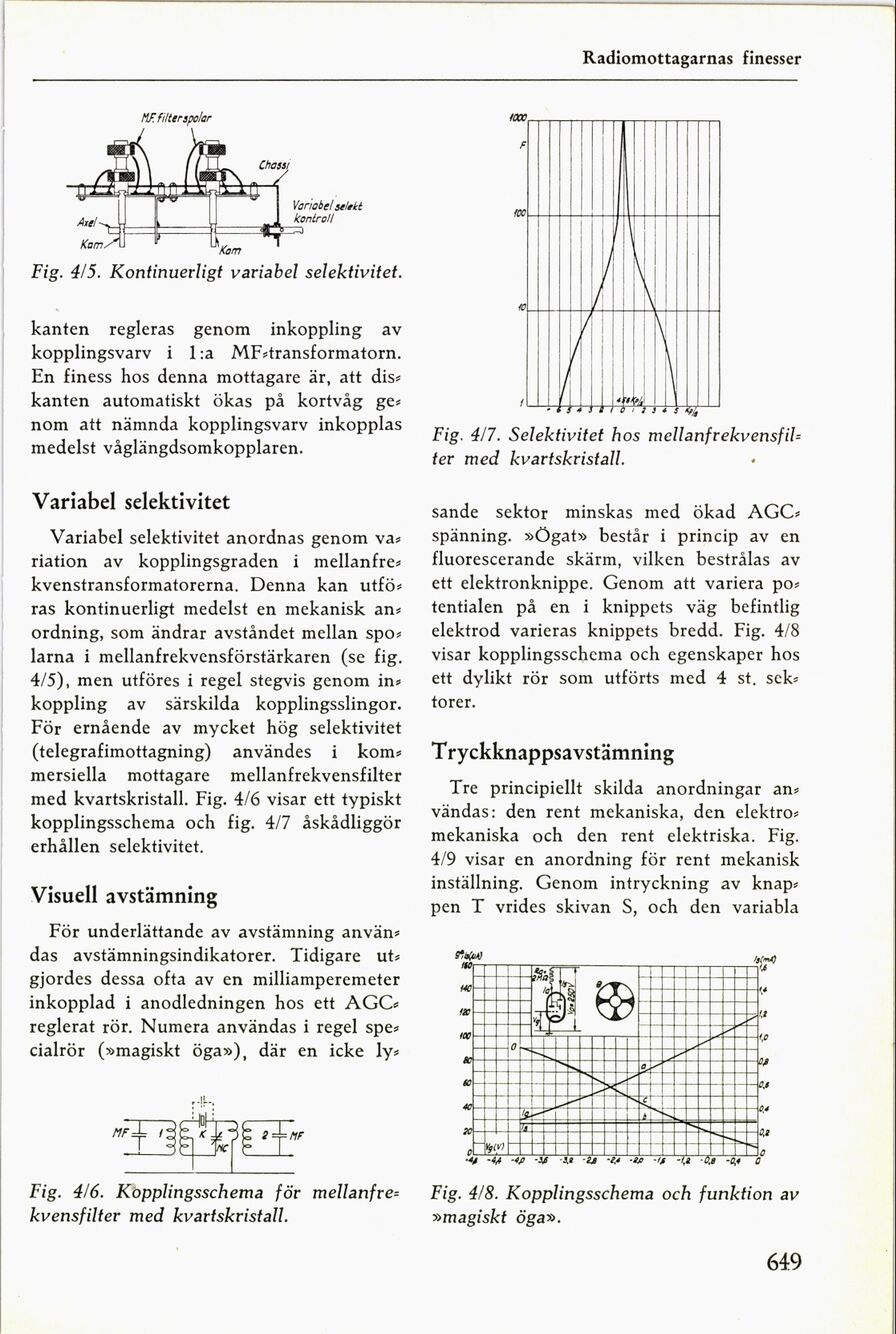

Fig. His· Kontinuerligt variabel selektivitet.
kanten regleras genom inkoppling av
kopplingsvarv i 1:a MF-transformatorn.
En finess hos denna mottagare är, att dis-
kanten automatiskt ökas på kortvåg ge-
nom att nämnda kopplingsvarv inkopplas
medelst våglängdsomkopplaren.
Variabel selektivitet
Variabel selektivitet anordnas genom va-
riation av kopplingsgraden i mellanfre-
kvenstransformatorerna. Denna kan utfö-
ras kontinuerligt medelst en mekanisk an-
ordning, som ändrar avståndet mellan spo-
larna i mellanfrekvensförstärkaren (se fig.
4-5), men utföres i regel stegvis genom in-
koppling av särskilda kopplingsslingor.
För ernående av mycket hög selektivitet
(telegrafimottagning) användes i kom-
mersiella mottagare mellanfrekvensfilter
med kvartskristall. Fig. 4X6 visar ett typiskt
kopplingsschema och fig. 4X7 åskådliggör
erhållen selektivitet.
Visuell avstämning
För underlättande av avstämning använ-
das avstämningsindikatorer. Tidigare ut-
gjordes dessa ofta av en milliamperemeter
inkopplad i anodledningen hos ett AGC-
reglerat rör. Numera användas i regel spe-
cialrör (»magiskt öga))), där en icke ly-
Fig. 4X6. Kopplingsschema för mellanfre-
kvensfilter med kvartskristall.
Radiomottagarnas finesser
, «x’! s ! J ,
Fig 4X7.Felekti1-itethos mellanfrekvensfib
ter med kvartskristall. -
sande sektor minskas med ökad AGC-
spänning. ))0gat» består i princip av en
fluorescerande skärm, vilken bestrålas av
ett elektronknippe. Genom att variera po-
tentialen på en i knippets väg befintlig
elektrod varieras knippets bredd. Fig. 4X8
visar kopplingsschema och egenskaper hos
ett dylikt rör som utförts med 4 st. sek-
torer.
Tryckknappsavstämning
Tre principiellt skilda anordningar an-
vändas: den rent mekaniska, den elektro-
mekaniska och den rent elektriska. Fig.
4X9 visar en anordning för rent mekanisk
inställning. Cenom intryckning av knap-
pen T vrides skivan S, och den variabla
hys-)
Fig. 4X8. Kopplingsschema och funktion av
Dmagiskt öga-d.
