Indilcatorer

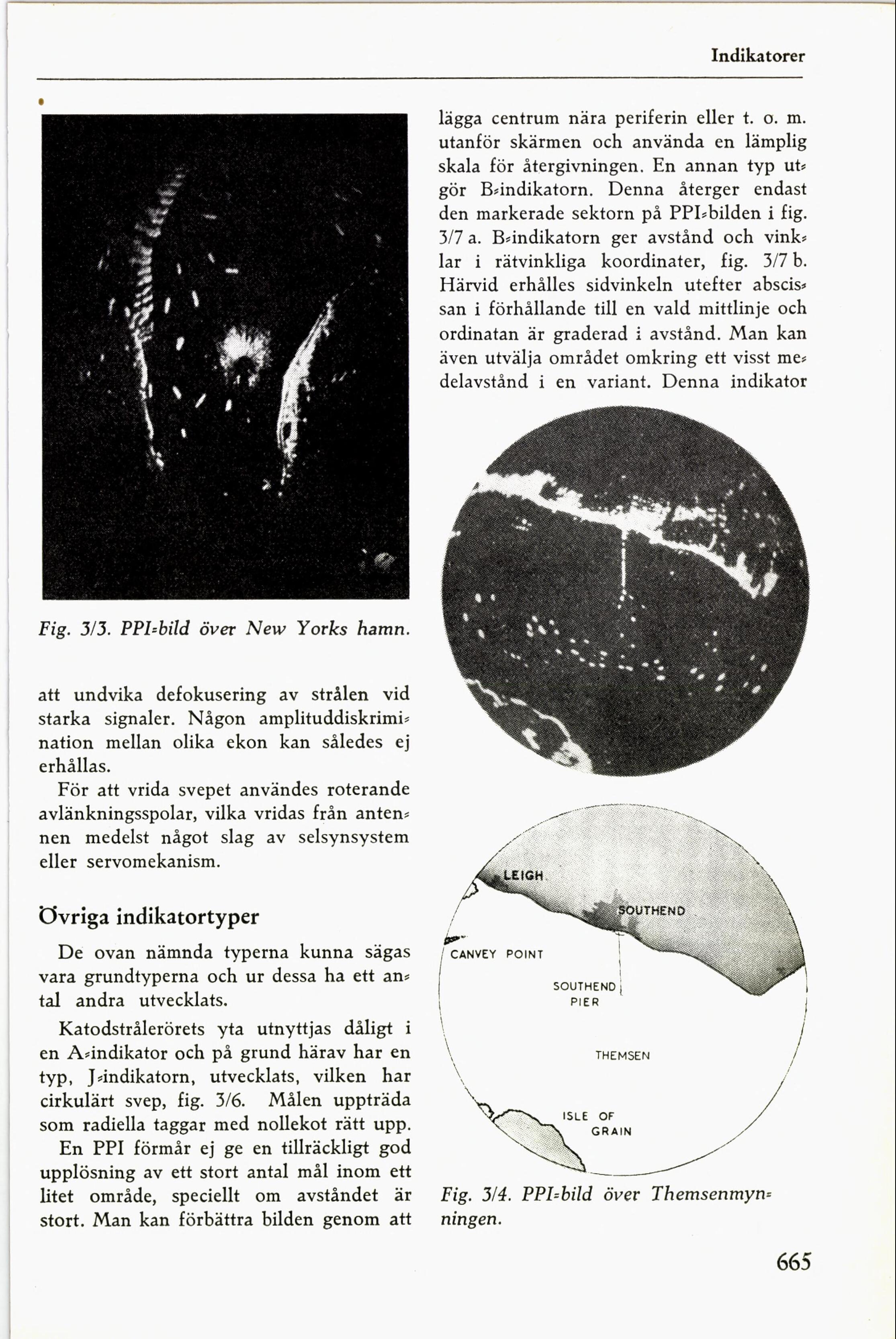

Fig. JU. PPl-bild över New Yorks hamn.
att undvika defokusering av strålen vid
starka signaler. Någon amplituddiskrimj-
nation mellan olika ekon kan således ej
erhållas.
För att vrida svepet användes roterande
avlänkningsspolar, vilka vridas från anten-
nen medelst något slag av selsynsystem
eller servomekanism.
Ovriga indikatortyper
De ovan nämnda typerna kunna sägas
vara grundtyperna och ur dessa ha ett an-
tal andra utvecklats.
Katodstrålerörets yta utnyttjas dåligt i
en A-jndikator och på grund härav har en
typ, J-indikatorn, utvecklats, vilken har
cirkulärt svep, fig. 3-6. Målen uppträda
som radiella taggar med nollekot rätt upp.
En PPI förmår ej ge en tillräckligt god
upplösning av ett stort antal mål inom ett
litet område, speciellt om avståndet är
stort. Man kan förbättra bilden genom att
lägga centrum nära periferin eller t. o. m.
utanför skärmen och använda en lämplig
skala för återgivningen. En annan typ ut-
gör B-indikatorn· Denna återger endast
den markerade sektorn på PPl-bilden i fig.
3X7 a. B-indikatorn ger avstånd och vink-
lar i rätvinkliga koordinater, fig. 3X7 b.
Härvid erhålles sidvinkeln utefter abscis-
san i förhållande till en vald mittlinje och
ordinatan är graderad i avstånd. Man kan
även utvälja området omkring ett visst me-
delavstånd i en variant. Denna indikator
,J cANvEY poINr
l
1 ;
· souTHENoj
« piga
x
THEMsEN ,-
»X .
k) ISLE 0F
« . CRAIN -
Fig. 3X4. PPl-bild över Themsenmyn-
ningen.
665
