sändning och överföring
att antennloben har sitt maximum hori-
sontellt. Det vanligaste elektriska dipol-
elementet är krysset, som består av två
vinkelrätt korsande, horisontella halvväg-
dipoler, som matas med 90o fasförskjutna
strömmar. Reaktanserna tendera därvid
att kompensera varandra. En sådan antenn
ger vinkeloberoende strålning i alla rikt-
ningar. Men om flera kryss monteras
ovanför varandra på visst elektriskt vinkel-
avstånd, kan den vertikala karakteristiken
förbättras avsevärt. Fig. 4X5 visar en kryss-
antenn. Effektvinsten sberor på antalet
kryss och blir med 6 stycken 6—8 ggr.
Ljudöverföring
Frekvens- och amplitudmodulering äro
ännu vanligast, men system med gemen-
sam bärvåg för bild och ljud undersökas
också. synkroniseringspulserna kunna
t. ex· användas för ljudmodulering. l prin-
cip innebär detta. att bildsignalerna få
dela tid med ljudsignalerna. Användning

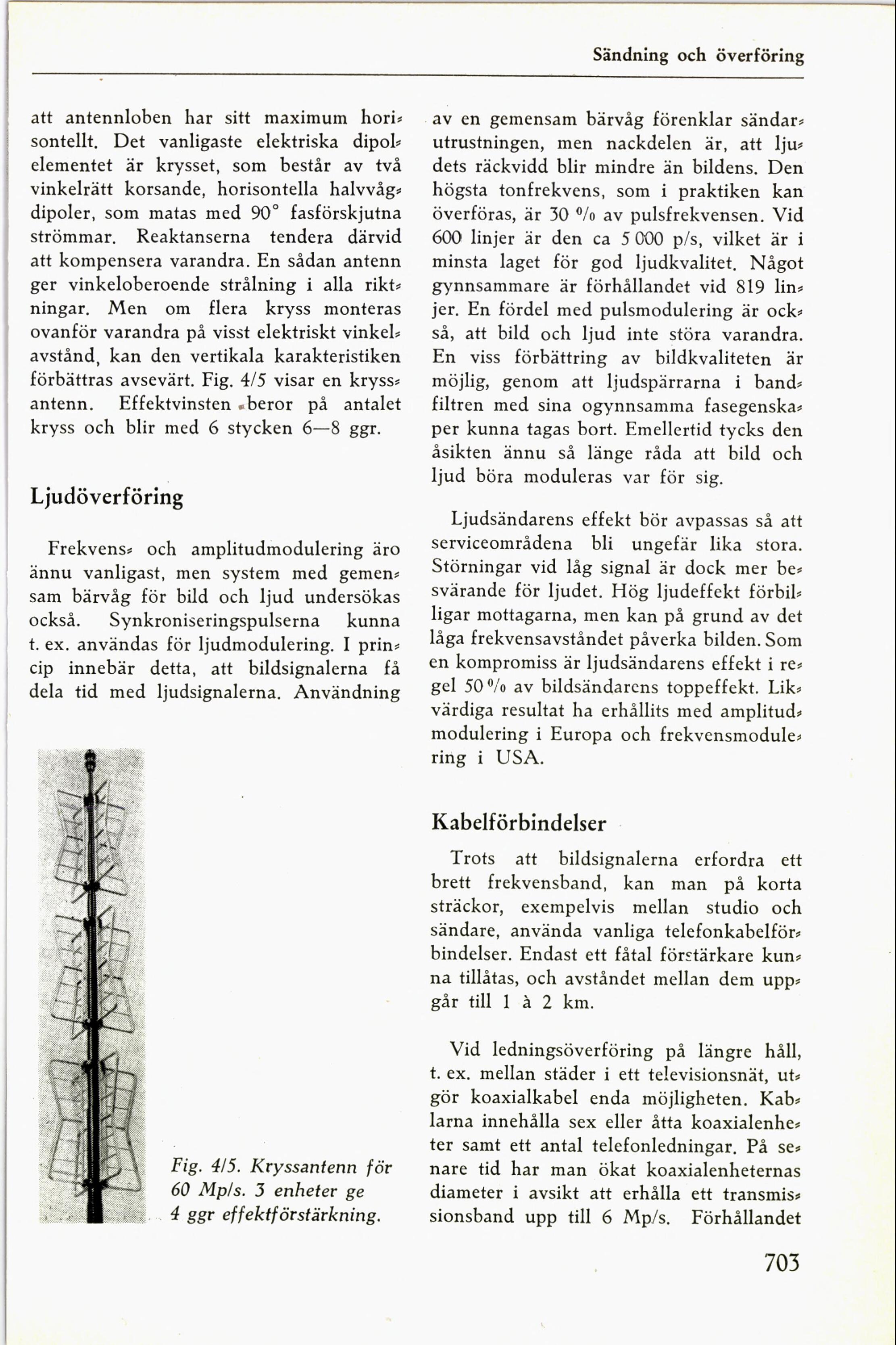

Fig. 4X5. Kryssantenn för
60 Mpls J enheter ge
4 ggr effekt-förstärkning
av en gemensam bärvåg förenklar sändar-
utrustningen, men nackdelen är, att lju-
dets räckvidd blir mindre än bildens. Den
högsta tonfrekvens, som i praktiken kan
överföras, är 30 0X0 av pulsfrekvensen. Vid
600 linjer är den ca 5000 st, vilket är i
minsta laget för god ljudkvalitet. Något
gynnsammare är förhållandet vid 819 lin-
jer. En fördel med pulsmodulering är ock-
så, att bild och ljud inte störa varandra-
En viss förbättring av bildkvaliteten är
möjlig, genom att ljudspärrarna i band-
filtren med sina ogynnsamma fasegenska-
per kunna tagas bort. Emellertid tycks den
åsikten ännu så länge råda att bild och
ljud böra moduleras var för sig·
Ljudsändarens effekt bör avpassas så att
serviceområdena bli ungefär lika stora.
störningar vid låg signal är dock mer be-
svärande för ljudet. Hög ljudeffekt förbil-
ligar mottagarna, men kan på grund av det
låga frekvensavståndet påverka bilden. som
en kompromiss är ljudsändarens effekt i re-
gel 50 0Xo av bildsändarcns toppeffekt. Lik-
värdiga resultat ha erhållits med amplitud-
modulering i Europa och frekvensmodule-
ring i USA.
Kabelförbindelser
Trots att bildsignalerna erfordra ett
brett frekvensband. kan man på korta
sträckor, exempelvis mellan studio och
sändare, använda vanliga telefonkabelför-
bindelser. Endast ett fåtal förstärkare kun-
na tillåtas, och avståndet mellan dem upp-
går till 1 å 2 km.
Vid ledningsöverföring på längre håll,
t.ex. mellan städer i ett televisionsnät, ut-
gör koaxialkabel enda möjligheten. Kab-
larna innehålla sex eller åtta koaxialenhe-
ter samt ett antal telefonledningar. På se-
nare tid har man ökat koaxialenheternas
diameter i avsikt att erhålla ett transmis-
sionsband upp till 6 Mpls Förhållandet
703
