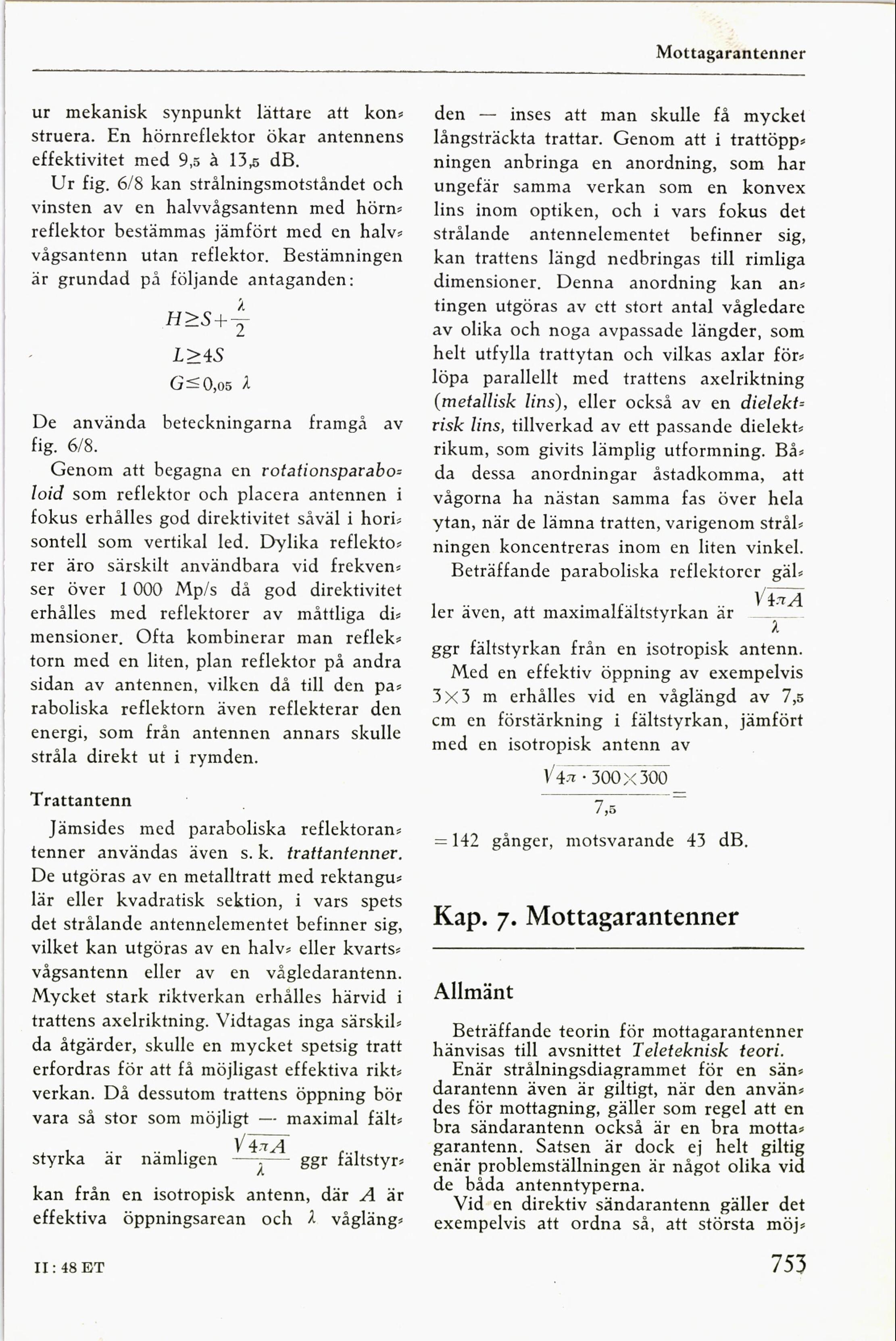

Mottagarantenner
ur mekanisk synpunkt lättare att kon-
struera. En hörnreflektor ökar antennens
effektivitet med 9,5 å 13,5 dB.
Ur fig. 6X8 kan strålningsmotståndet och
vinsten av en halvvågsantenn med hörn-
reflektor bestämmas jämfört med en halv-
vågsantenn utan reflektor. Bestämningen
är grundad på följande antaganden:
J-
) —
H-F—l- 2
LZ4F
GEO,05 Ä
De använda beteckningarna framgå av
fig. 6X8.
Genom att begagna en rotationsparab0-
loid som reflektor och placera antennen i
fokus erhålles god direktivitet såväl i hori-
sontell som vertikal led. Dylika reflekto-
rer äro särskilt användbara vid frekven-
ser över 1000 Mst då god direktivitet
erhålles med reflektorer av måttliga di-
mensioner. Ofta kombinerar man reflek-
torn med en liten, plan reflektor på andra
sidan av antennen, vilken då till den pa-
raboliska reflektorn även reflekterar den
energi, som från antennen annars skulle
stråla direkt ut i rymden.
Trattantenn
Jämsides med paraboliska reflektoran-
tenner användas även s.k. trattantenner.
De utgöras av en metalltratt med rektangu-
lär eller kvadratisk sektion, i vars spets
det strålande antennelementet befinner sig,
vilket kan utgöras av en halv- eller kvarts-
vågsantenn eller av en vågledarantenn.
Mycket stark riktverkan erhålles härvid i
trattens axelriktning. Vidtagas inga särskil-
da åtgärder, skulle en mycket spetsig tratt
erfordras för att få möjligast effektiva rikt-
verkan. Då dessutom trattens öppning bör
vara så stor som möjligt —- maximal fält-
V4-
styrka är nämligen —:—4 ggr fältstyr-
kan från en isotropisk antenn, där A är
effektiva öppningsarean och Z vågläng-
ll:48E"I’
den — inses att man skulle få mycket
långsträckta trattar. Genom att i trattöpp-
ningen anbringa en anordning, som har
ungefär samma verkan som en konvex
lins inom optiken, och i vars fokus det
strålande antennelementet befinner sig,
kan trattens längd nedbringas till rimliga
dimensioner. Denna anordning kan an-
tingen utgöras av ett stort antal vågledare
av olika och noga avpassade längder, som
helt utfylla trattytan och vilkas axlar för-
löpa parallellt med trattens axelriktning
(metallisk lins), eller också av en dielekt-
risk lins, tillverkad av ett passande dielekt-
rikum, som givits lämplig utformning· Bå-
da dessa anordningar åstadkomma, att
vågorna ha nästan samma fas över hela
ytan, när de lämna tratten, varigenom strål-
ningen koncentreras inom en liten vinkel.
Beträffande paraboliska reflektorer gäl-
·. . .. .. VW
ler aven, att maximalfaltstyrkan ar N-
ggr fältstyrkan från en isotropisk antenn.
Med en effektiv öppning av exempelvis
ZXZ m erhålles vid en våglängd av 7,5
cm en förstärkning i fältstyrkan, jämfört
med en isotropisk antenn av
V,4;I-"300X"3·0J
– 7,5 —"«—
=142 gånger, motsvarande 43 dB.
Kap. y. Mottagarantenner
Allmänt
Beträffande teorin för mottagarantenner
hänvisas till avsnittet Teleteknisk teori-
Enär strålnings-diagrammet för en sän-
darantenn även är giltigt, när den använ-
des för mottagning, gäller som regel att en
bra sändarantenn också är en bra motta-
garantenn. satsen är dock ej helt giltig
enär problemställningen är något olika vid
de båda antenntyperna.
Vid en direktiv sändarantenn gäller det
exempelvis att ordna så, att största möj-
753
