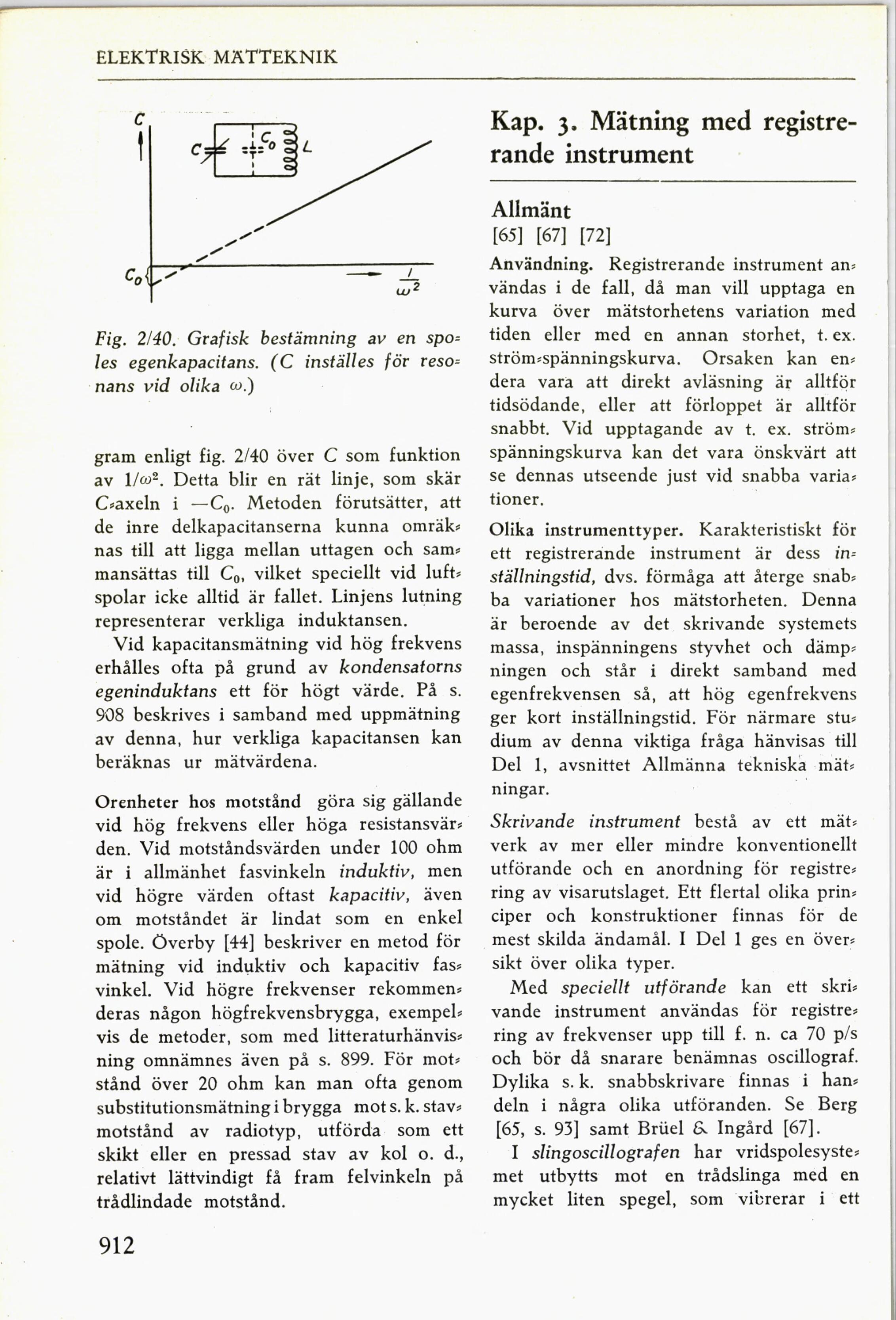

ELEKTRJSK MATTEKNIK
Fig. 2l40. Grafislc bestämning av en spo-
les egenkapacitans. (c inställes för reso-
nans Vid olika co.)
gram enligt fig. 2l40 över C som funktion
av 1J02. Detta blir en rät linje, som skär
C-axeln i —C0· Metoden förutsätter, att
de inre delkapacitanserna kunna omräk-
nas till att ligga mellan uttagen och sam-
mansättas till Co, vilket speciellt vid luft-
spolar icke alltid är fallet. Linjens lutning
representerar verkliga induktansen.
Vid kapacitansmätning vid hög frekvens
erhålles ofta på grund av kondensatorns
egenindulctans ett för högt värde. På s.
908 beskrives i samband med uppmätning
av denna. hur verkliga kapacitansen kan
beräknas ur mätvärdena.
Orenheter hos motstånd göra sig gällande
vid hög frekvens eller höga resistansvär-
den. Vid motståndsvärden under 100 ohm
är i allmänhet fasvinkeln induktiv, men
vid högre värden oftast kapaciti12, även
om motståndet är lindat som en enkel
spole. Overby [44] beskriver en metod för
mätning vid induktiv och kapacitiv fas-
vinkel. Vid högre frekvenser rekommen-
deras någon högfrekvensbrygga, exempel-
vis de metoder. som med litteraturhänvis-
ning omnämnes även på s. 899. För mot-
stånd över 20 ohm kan man ofta genom
substitutionsmätningi brygga mot s. k. stav-
motstånd av radiotyp, utförda som ett
skikt eller en pressad stav av kol o. d.,
relativt lättvindigt få fram felvinkeln på
trådlindade motstånd.
912
Kap. z. Mätning med registre-
rande instrument
Allmänt
[65] [67] [72]
Användning. Registrerande instrument an-
vändas i de fall, då man vill upptaga en
kurva över mätstorhetens variation med
tiden eller med en annan storhet, t.ex.
ström-spänningskurva. Orsaken kan en-
dera vara att direkt avläsning är alltför
tidsödande, eller att förloppet är alltför
snabbt. Vid upptagande av t. ex. ström-
spänningskurva kan det vara önskvärt att
se dennas utseende just vid snabba varia-
tioner.
Olika instrumenttyper. Karakteristiskt för
ett registrerande instrument är dess in-
ställningstid, dvs. förmåga att återge snab-
ba variationer hos mätstorheten. Denna
är beroende av det skrivande systemets
massa, inspänningens styvhet och dämp-
ningen och står i direkt samband med
egenfrekvensen så, att hög egenfrekvens
ger kort inställningstid. För närmare stu-
dium av denna viktiga fråga hänvisas till
Del l, avsnittet Allmänna tekniska mät-
ningar. . "
skrivande instrument bestå av ett mät-
verk av mer eller mindre konventionellt
utförande och en anordning för registre-
ring av visarutslaget. Ett flertal olika prin-
ciper och konstruktioner finnas för de
mest skilda ändamål. l Del l ges en över-
sikt över olika typer.
Med speciellt utförande kan ett skri-
vande instrument användas för registre-
ring av frekvenser upp till f. n· ca 70 pls
och bör då snarare benämnas oscillograf.
Dylika s.k. snabbskrivare finnas i han-
deln i några olika utföranden. se Berg
[6F, s. 931 samt Brüel 8« lngård [67].
l slingoscillografen har vridspolesyste-
met utbytts mot en trådslinga med en
mycket liten spegel, som vibrerar i ett
