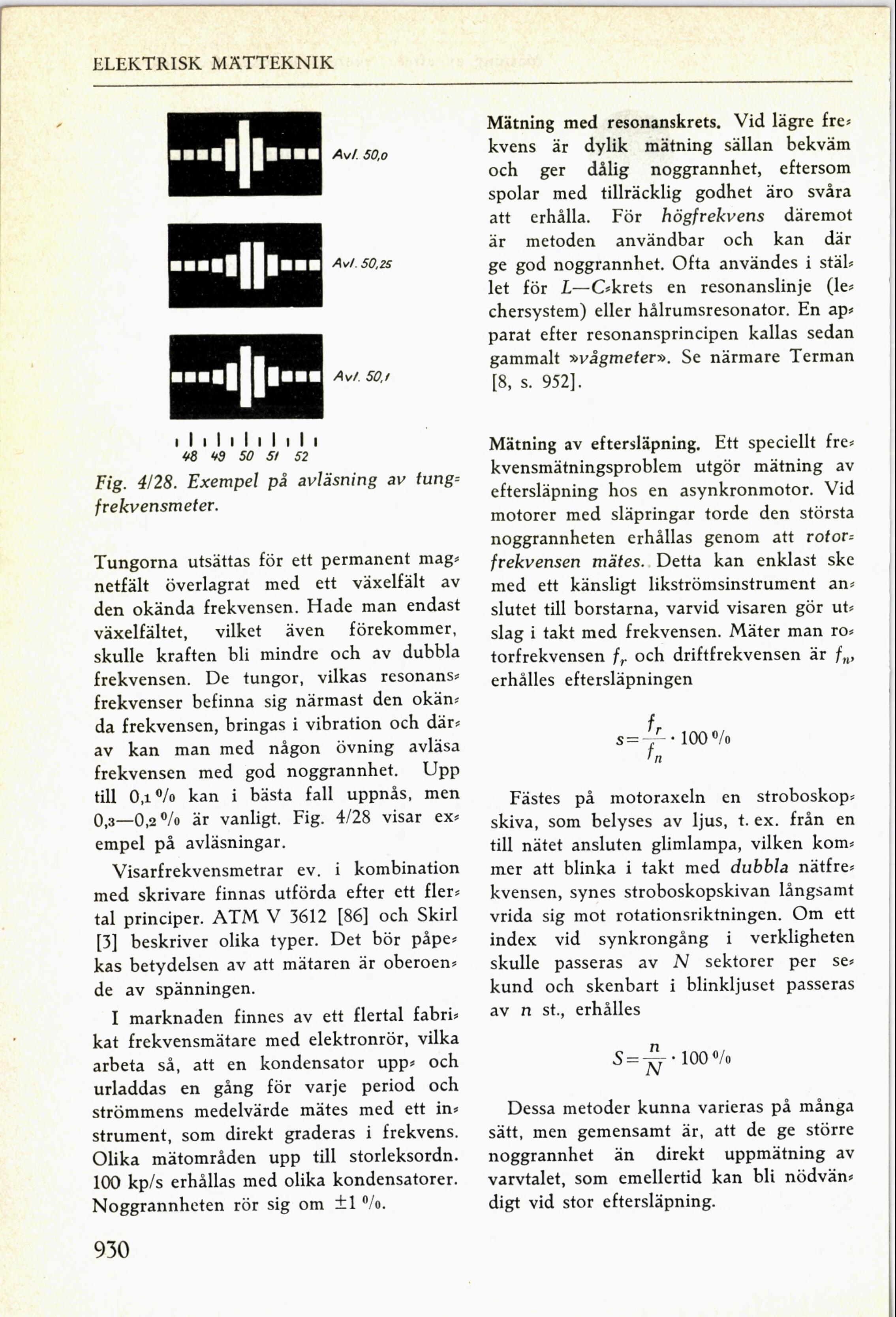

ELEKTRlsK MÄTTEKNIK
Avl. Fao
Avl. FCZF
A v-. FA-
slslslslsls
SSI-s FOA FZ
Fig. 4X28. Exempel på avläsning av tung-
frekvensmeten
Tungorna utsättas för ett permanent mag-
netfält överlagrat med ett växelfält av
den okända frekvensen. Hade man endast
växelfältet, vilket även förekommer,
skulle kraften bli mindre och av dubbla
frekvensen. De tungor, vilkas resonans-
frekvenser befinna sig närmast den okän-
da frekvensen, bringas i vibration och där-
av kan man med någon övning avläsa
frekvensen med god noggrannhet. Upp
till 0,10X0 kan i bästa fall uppnås, men
0,3——0.2 Wo är vanligt. Fig· 4X28 visar ex-
empel på avläsningar.
Visarfrekvensmetrar ev. i kombination
med skrivare finnas utförda efter ett fler-
tal principer. ATM V 3612 [86] och skirl
[J] beskriver olika typer. Det bör påpe-
kas betydelsen av att mätaren är oberoen-
de av spänningen.
l marknaden finnes av ett flertal fabri-
kat frekvensmätare med elektronrör, vilka
arbeta så, att en kondensator upp- och
urladdas en gång för varje period och
strömmens medelvärde mätes med ett in-
strument, som direkt graderas i frekvens.
Olika mätområden upp till storleksordn-
100 kst erhållas med olika kondensatorer.
Noggrannheten rör sig om t10lo.
9W
Mätning med resonanskrets. Vid lägre fre-
kvens är dylik mätning sällan bekväm
och ger dålig noggrannhet, eftersom
spolar med tillräcklig godhet äro svåra
att erhålla. För hög-frekvens däremot
är metoden användbar och kan där
ge god noggrannhet. Ofta användes i stäl-
let för L—C-krets en resonanslinje (le-
chersystem) eller hålrumsresonator. En ap-
parat efter resonansprincipen kallas sedan
gammalt »1-a’gmeter-). se närmare Terman
[8, s. 952].
Mätning av eftersläpning Ett speciellt fre-
kvensmätningsproblem utgör mätning av
eftersläpning hos en asynkronmotor. Vid
motorer med släpringar torde den största
noggrannheten erhållas genom att rotor-
frekvensen mätes. Detta kan enklast ske
med ett känsligt likströmsinstrument an-
slutet till borstarna, varvid visaren gör ut-
slag i takt med frekvensen. Mäter man ro-
torfrekvensen f, och driftfrekvensen är fm
erhålles eftersläpningen
s=-:"- - 100 Oxo
«
Fästes på motoraxeln en stroboskop-
skiva, som belyses av ljus, t.ex. frän en
till nätet ansluten glimlampa, vilken kom-
mer att blinka i takt med dubbla nätfre-
kvensen, synes stroboskopskivan långsamt
vrida sig mot rotationsriktningen. Om ett
index vid synkrongång i verkligheten
skulle passeras av N sektorer per se-
kund och skenbart i blinkljuset passeras
av n st., erhålles
n
— -. 0
F—N 100 Xo
Dessa metoder kunna varieras på många
sätt, men gemensamt är, att de ge större
noggrannhet än direkt uppmätning av
varvtalet, som emellertid kan bli nödvän-
digt vid stor eftersläpning-.
