Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

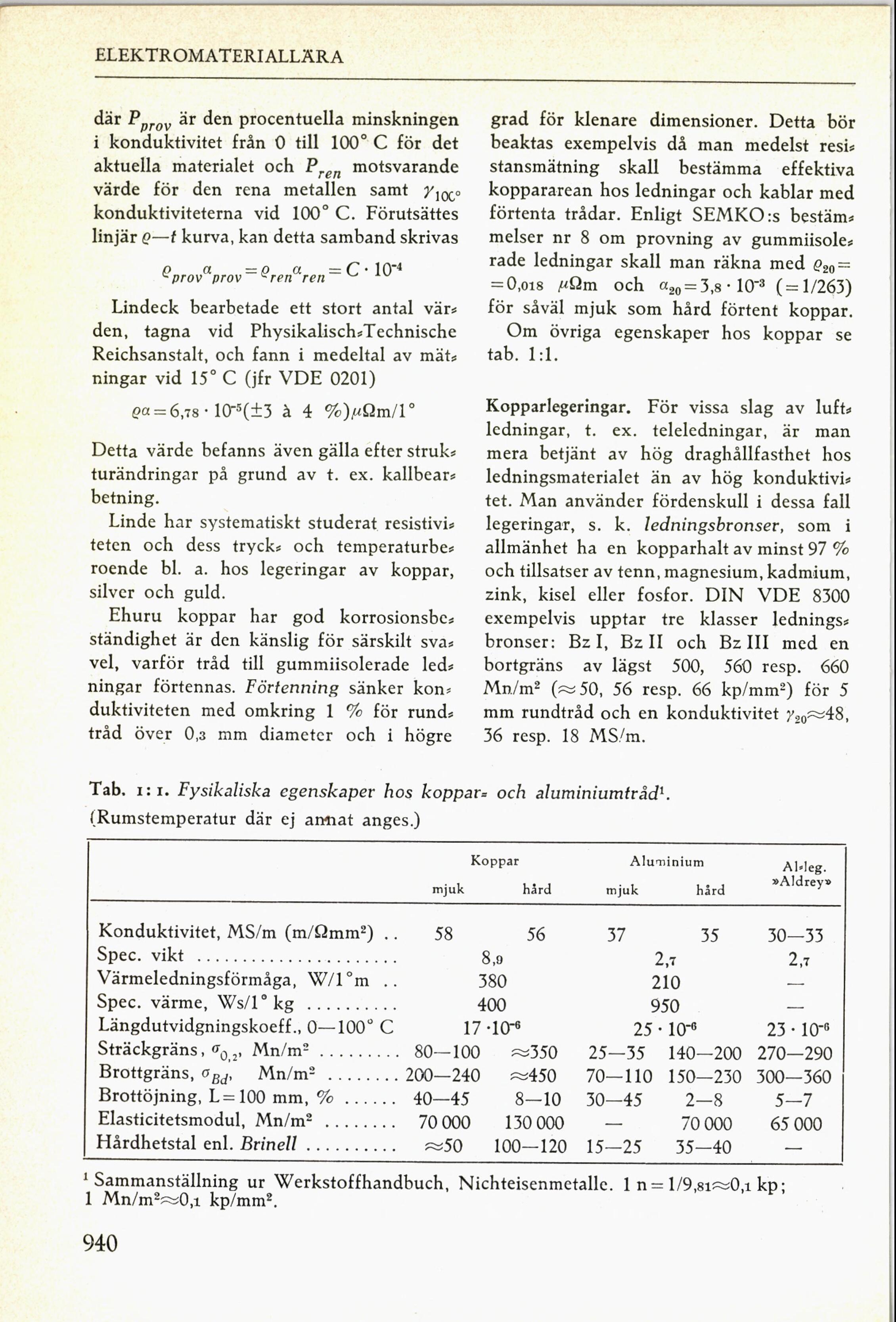

ELEKTROMATERIALLÄRA
M
där P»»» är den procentuella minskningen
i konduktivitet från 0 till 1000 c kör det
aktuella materialet och P»» motsvarande
värde för den rena metallen samt yloco
konduktiviteterna vid 1000 C. Förutsättes
linjär e—t kurva, kan detta samband skrivas
a = c s 10’4
cl =
epfov PJOV GIS-« PE«
Lindeck bearbetade ett stort antal vär-
den. tagna vid Physikal.isch-Technische
Reichsanstalt, och fann i medeltal av mät-
ningar vid 15o C (jfr VDE 0201)
ga=6,78-10"5(4-"3 å 4 ACL-ngB
Detta värde befanns även gälla efter struk-
turändringar på grund av t. ex. kallbear-
betning.
Linde har systematiskt studerat resistivi-
teten och dess tryck- och temperaturbe-
roende bl. a. hos legeringar av koppar,
silver och guld.
Ehuru koppar har god korrosionsbe-
ständighet är den känslig för särskilt sva-
vel, varför tråd till gummiisolerade led-
ningar förtennas Förtenning sänker kon-
duktiviteten med omkring 1 70 för rund-
tråd över 0,3 mm diameter och i högre
grad för klenare dimensioner. Detta bör
beaktas exempelvis då man medelst resi-
stansmätning skall bestämma effektiva
koppararean hos ledningar och kablar med
förtenta trädar. Enligt sEMKO:s bestäm-
melser nr 8 om provning av gummiisole-
rade ledningar skall man räkna med Ego=
=0,018 AQm och A20=3.8-10-3 (=1X263)
för såväl mjuk som hård förtent koppar.
Om övriga egenskaper hos koppar se
tab. l:1.
Kopparlegeringar. För vissa slag av luft-
ledningar, t. ex. teleledningar. är man
mera betjänt av hög draghållfasthet hos
ledningsmaterialet än av hög konduktivi-
tet. Man använder fördenskull i dessa fall
legeringar-, s. k. ledningsbronser, som i
allmänhet ha en kopparhalt av minst 97 70
och tillsatser av tenn, magnesium, kadmium.
zink, kisel eller fosfor. DIN VDE 8300
exempelvis upptar tre klasser lednings-
bronser: Bz l, Bz ll och Bz lll med en
bortgräns av lägst 500, 560 resp. 660
MnXm2 (-»V- 50, 56 resp. 66 kplmm2) kör 5
mm rundtråd och en konduktivitet 720T48.
36 resp. 18 Ms.-m.
Tab. 1:1. Fysikaliska egenskaper hos koppar- och aluminiumträd1.
lHRumstemperatur där ej annat anges.)
Koppar Aluminium AHLF
mjuk hzkd mjuk hzkd VÄHEP
M
Konduktivitet, MsXm (mXL2mm2) . . 58 56 37 35 30—33
spec. vikt ...................... 8,9 2,7 2,7
Värmeledningsförmåga, Wll om . 380 210 —-
spec. värme, Wleo kg .......... 400 950 —
Längdutvidgningskoeff., 0—100o C 17 «10’C 25 « 10’6 23 « 10«6
sträckgräns, CIO-» MnXm2 ......... 80—100 TJFO 25——35 l40—200 270—290
Brottgräns, Esd. MnXm2 ........ 200-—240 2450 70——110 150—230 300—360
Brottöjning, L=100 mm, 70 ...... 40—45 8-10 30—45 2—8 5——7
Elasticitetsmoduk MnXm2 ........ 70 000 130 000 — 70 000 65 000
Härdhetstal enl. Brinell .......... -d-50 100—120 15—25 35—40 —
1 sammanställning ur Werkstokfhandbuch. Nichteisenmetalle· 1 n = 1X9,8120,1 kp;
1 MnXm2T0,1 kpXmm2.
940
<< prev. page << föreg. sida << >> nästa sida >> next page >>
