Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Magnetiska material
O. ’
xw 75 « so
Sltsfyräq «, AA tjm

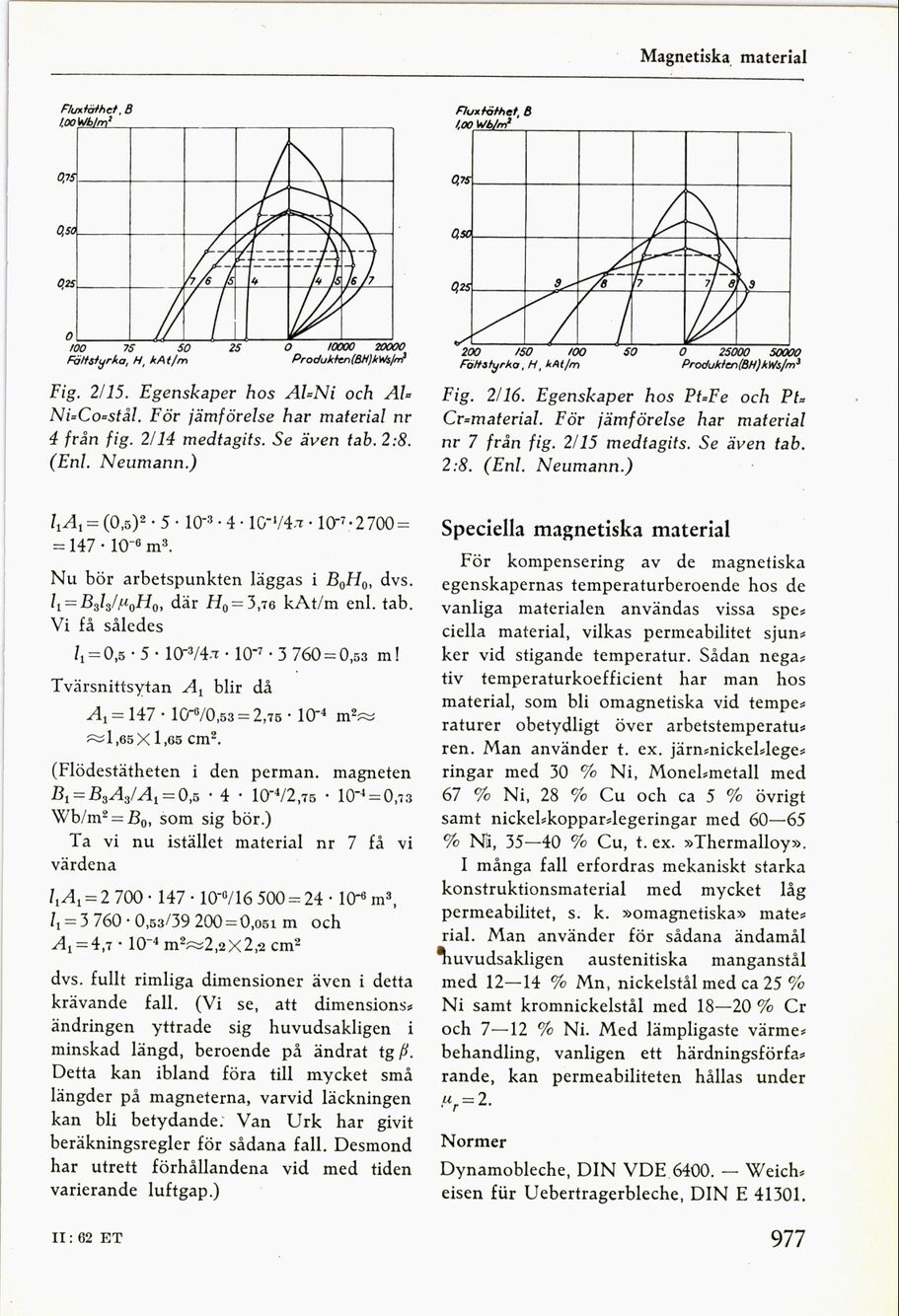

Fig. 2Xl.5. Egenslcaper hos Al-Ni ocl1 Al-
Ni-Co-stål. För jämförelse har material nr
4 från fig. 2l14 medtagits. Fe även tala- 2.«8.
(Enl. Neumann.)
0 lM M
eko-wa- BMW-«
11A1=(0,5)2 - 5 - 10-8-4·10-V4-1-10"7·2700=
:147 - 10-s ms.
Nu bör arbetspunkten läggas i BoHsp dvs.
l1=le3l«0H0, där H0=J,76 kAtXm enl. tab.
Vi få således
l1=0,5 « 5 « 10"3l4s1« 10·7 «Z 760=0,53 ml
TvårsnittsYtan Äl blir då «
Ä1=l47 · lwf0,53=2,75 - 10"4 mZT
TI,65X1,65 cm2.
(Flödestätheten i den perman. magneten
B1=B3Ä3Xfll=0,5 « 4 · 10·4l2,75 « 10’4=0,73
Wblm2=B0, som sig bör.)
Ta vi nu istället material nr 7 få vi
värdena
l1Ä1=2 700 « 147 « 10"0l16 500=24 ·10·6 ms,
ll = 3 760 « 0,53X39 200=0,051 m och
fil =4,7 « 10"4 m222,2X2,-2 cm2
dvs. fullt rimliga dimensioner även i detta
krävande kall. (Vi se. att dimensions-
ändringen yttrade sig huvudsakligen i
minskad längd, beroende på ändrat tg pc
Detta kan ibland föra till mycket små
längder på magneterna, varvid läckningen
kan bli betydande: Van Urk har givit
beräkningsregler tör sådana fall. Desmond
har utrett förhållandena vid med tiden
varierande luktgap.)
11:62 ET
AUIEMGQ s
» »-
I
.-
E-
am xso " w so o rama
W
Pmolulctm föl-JAMme
Fig. 2ll6. Egenslcaper hos PtsFe och Pt-
Cr-material. For jämförelse har material
nr 7 från fig. lej medtagits. se även tab-
2:8. (Enl. Neumann.) -
fiffigts-AC «, kAtXm
speciella magnetiska material
För kompensering av de magnetiska
egenskapernas temperaturberoende hos de
vanliga materialen användas vissa spe-
ciella material, vilkas permeabilitet sjun-
ker vid stigande temperatur. sådan nega-
tiv temperaturkoefficient har man hos
material, som bli omagnetiska vid tempe-
raturer obetydligt över arbetstemperatu-
ren. Man använder t. ex. järn-nickel-lege-
ringar med 30 70 Ni, Monel-metall med
67 70 Ni. 28 70 Cu och ca F oxb övrigt
samt nickel-koppar-legeringar med 60-—65
70 Ni. 35—40 EZ) Cu, t. ex. »Thermalloy».
I många fall erfordras mekaniskt starka
konstruktionsmaterial med mycket låg
permeabilitet, s. k. »omagnetiska» mate-
rial. Man använder för sådana ändamål
Ruvudsakligen austenitiska manganstål
med 12——14 W MU. nickelstål med ca 25 OX-
Ni samt kromnickelstål med 18—20"Æ cr
och 7—12 70 Ni. Med lämpligaste värme-
behandling, vanligen ett härdningsförm-
rande, kan permeabiliteten hållas under
.«,=2.
Normer
Dynamobleche, DIN VDE«6400. — Weich-
eisen für Uebertragerbleche. DlN E 41301.
977
<< prev. page << föreg. sida << >> nästa sida >> next page >>
