isolerande material
Upphettmbsshs
V - tirva
so mo «o - 20 se «-o Aio xso xyo
Empemtoy ’c’

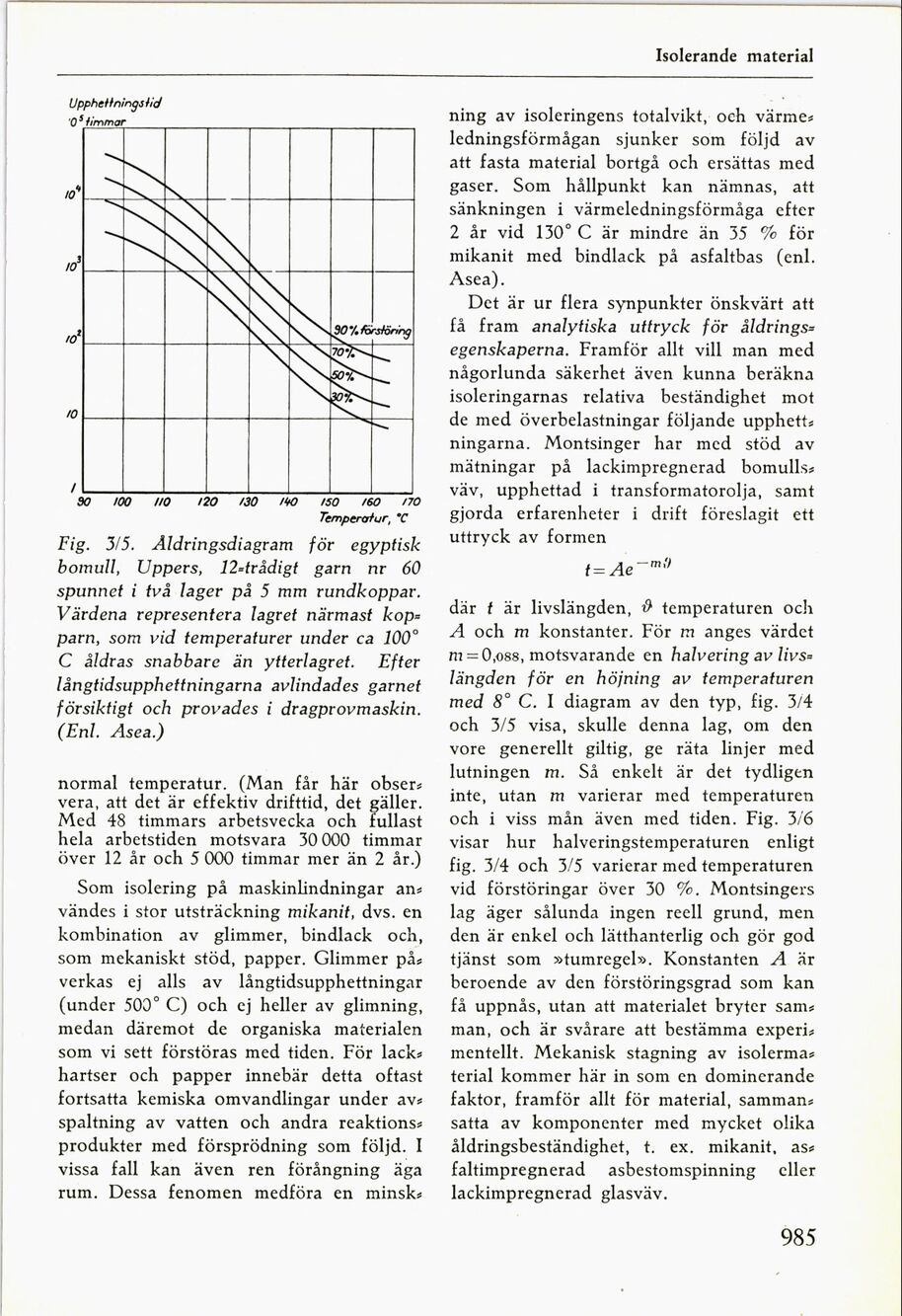

Fig. JX5. Äldringsdiagram för egyptisk
bomull, Uppers, lZstrådigt garn nr 60
spunnet i tva0 lager på 5 mm rundkoppar.
Värdena representera lagret närmast kop-
parn, som vid temperaturer under ca 100o
C åldras snabbare än ytterlagret. Efter
långtidsupphettningarna avlindades garnet
försiktigt och provades i dragproymaskin·
(Enl. Asea.)
normal temperatur (Man får här obser-
vera att det är effektiv drifttid det gäller
Med 48 timmars arbetsvecka och fullast
hela arbetstiden motsvara 30000 timmar
över 12 år och 5 000 timmar mer än 2 år.)
som isolering på maskinljndningar an-
vändes i stor utsträckning mikanit, dvs. en
kombination av glimmer, bindlack och,
som mekaniskt stöd, papper. Glimmer på-
verkas ej alls av långtidsupphettningar
(under 500O C) och ej heller av glimning,
medan däremot de organiska materialen
som vi sett förstöras med tiden. För lack-
hartser och papper innebär detta oftast
fortsatta kemiska omvandlingar under av-
spaltning av vatten och andra reaktions-
produkter med försprödning som följd. l
vissa fall kan även ren förångning äga
rum. Dessa fenomen medföra en minsk-
ning av isoleringens totalvikt, och värme-
ledningsförmågan sjunker som följd av
att fasta material bortgå och ersättas med
gaser. som hållpunkt kan nämnas, att
sänkningen i värmeledningsförmåga efter
2 år vid 1300 C är mindre än 35 70 för
mikanit med bindlack på asfaltbas (enl.
Asea).
Det är ur flera synpunkter önskvärt att
få fram analytiska uttryck för åldrings-
egenskaperna. Framför allt vill man med
någorlunda säkerhet även kunna beräkna
isoleringarnas relativa beständighet mot
de med överbelastningar följande upphett-
ningarna. Montsinger har med stöd av
mätningar på lackimpregnerad bomulls-
väv, upphettad i transformatorolja, samt
gjorda erfarenheter i drift föreslagit ett
uttryck av formen
k:Ae—m-«l
där t är livslängden, 79 temperaturen och
A och m konstanter. För m anges värdet
m =0,088, motsvarande en halvering av livs-
längden för en höjning ai- temperaturen
med 8o C. I diagram av den typ, fig. 3X4
och ZXF visa, skulle denna lag. om den
vore generellt giltig, ge räta linjer med
lutningen m. så enkelt är det tydligen
inte, utan rn varierar med temperaturen
och i viss mån även med tiden. Fig. J-«6
visar hur halveringstemperaturen enligt
fig. 3X4 och ZXF varierar med temperaturen
vid förstöringar över 30 W. Montsingers
lag äger sålunda ingen reell grund, men
den är enkel och lätthanterlig och gör god
tjänst som »tumregel)). Konstanten A är
beroende av den förstöringsgrad som kan
få uppnås, utan att materialet bryter sam-
man, och är svårare att bestämma experi-
mentellt. Mekanisk stagning av isolerma-
terial kommer här in som en dominerande
faktor, framför allt för material, samman-
satta av komponenter med mycket olika
åldringsbeständighet, t. ex. mikanit. as-
faltimpregnerad asbestomspinning eller
lackimpregnerad glasväv.
985
