Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

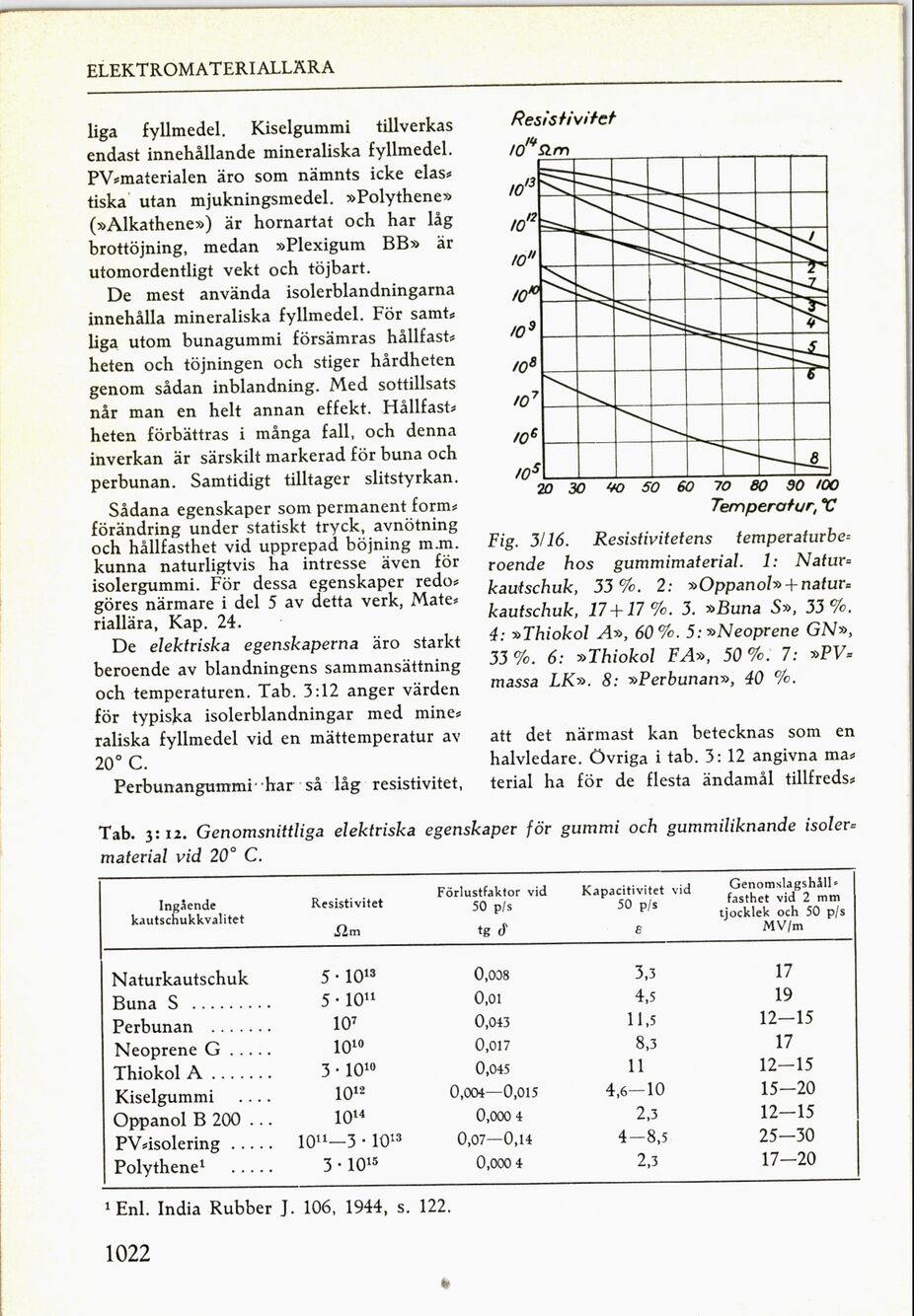

ELEKTROMATERIALLKRA
liga fyllmedel. Kiselgumrni tillverkas
endast innehållande mineraliska fyllmedel.
PV-materialen äro som nämnts icke elas-
tiska« utan mjukningsmedel. »Polythene))
(»Alkathene») är hornartat och har låg
brottöjning. medan »Plexigum BB» är
utomordentligt vekt och töjbart.
De mest använda isolerblandningarna
innehålla mineraliska fyllmedel. För samt-
liga utom bunagummi försämras hållfast-
heten och töjningen och stiger hårdheten
genom sådan inblandning. Med sottillsats
når man en helt annan effekt. Hållfast-
heten förbättras i många fall, och denna
inverkan är särskilt markerad för buna och
perbunan. samtidigt tilltager slitstyrkan.
sådana egenskaper som permanent form-
förändring under statiskt tryck, avnötning
och hållfasthet vid upprepad böjning m.m.
kunna naturligtvis ha intresse även för
isolergummi. För dessa egenskaper redo-
göres närmare i del 5 av detta verk, Mate-
riallära, Kap. 24.
De elektriska egenskaperna äro starkt
beroende av blandningens sammansättning
och temperaturen. Tab. 3:12 anger värden
för typiska isolerblandningar med mine-
raliska fyllmedel vid en mättemperatur av
200 c.
Perbunangurnmis har . sä låg resistivitet,
Pas-IF ffvffcf
s-
ss
2030 WFOW 70W80,w
Emperorwzr
Fig· JXI6. Resistivitetens temperaturbe-
roencie hos gummimaterial. l: Natur-
kauckschuk, JJ Olo. 2.« »0ppanol»1Lnatur-
kautschuk, 17417 W. J. »Buna F)), JJ 70.
41 »Thiokol AD, 60 70. 5.- DNeoprene GN»,
JJ W. 6.- »Thiokol EAD-, 50 W. 7: »PV-
massa LK». 8: »Perbunan», 40 oxb-
att det närmast kan betecknas som en
halvledare. Ovriga i tab. Z: 12 angivna ma-
terial ha för de flesta ändamål tillfreds-
Tab. z:12. Genomsnittliga elektriska egenskaper för gummi och gummiliknande isoler-
material Vid 200 C.
———————————————————-—
Förlustfaktor vid
ksukLJEZTITTHkkk RMWM 50 p« 50 p« kis-FM Iki- Toms-
gm tg ck s MWm
Naturkautschuk 5 · 1013 0,008 3,3 17
Buna s ......... 5 « 10n 0,ol 4,5 19
Perbunan ....... 107 0,o43 1 l,5 12——15
Neoprene G ..... 1010 0.017 8,3 17
Thjokol A ....... 3 - 10lo 0,o45 ll 12——15
Kiselgummj . . . . 1012 0.oo4—0,015 4,6——10 15—20
Oppanol B 200 . . . 1014 0,ooo 4 2,3 12—15
PV-isolering ..... 1011—J - 1013 0,07—0,14 4—8,5 25—30
Polythene1 ..... 3 · 1015 0,000 4 2,3 17—20
—————————.————————————
1 Enl. lndia Rubber J. 106, 1944, s. 122.
1022
Kapacitivitet vid Genomslagshänz
<< prev. page << föreg. sida << >> nästa sida >> next page >>
