Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

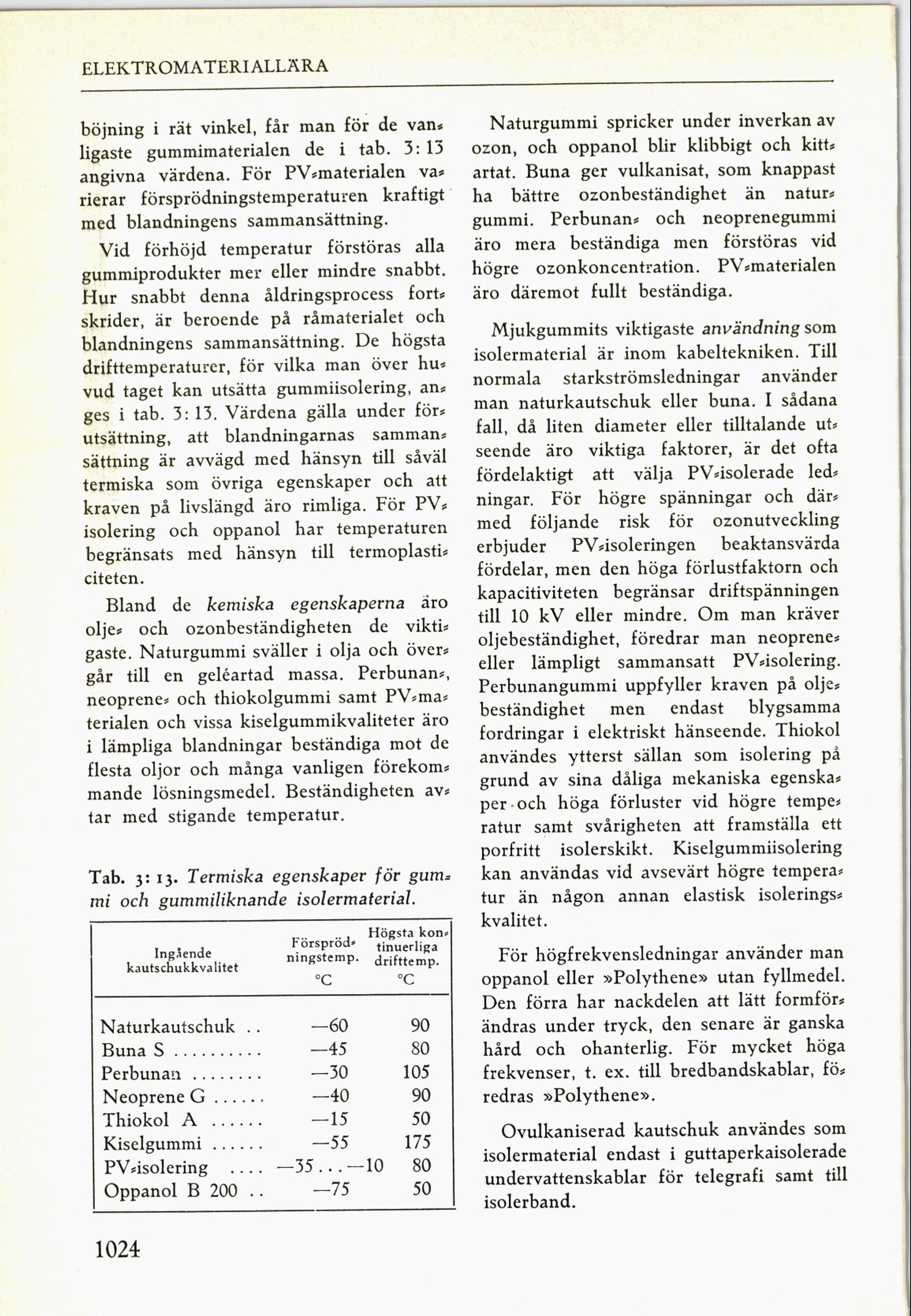

ELEKTROMATERI ALLÄRA
—————-————·—.—.—————————————————s
böjning i rät vinkel, får man för de van-
ligaste gummimaterialen de i tab. 3:13
angivna värdena. För PV-materialen va-
rierar försprödningstemperaturen kraftigt
med blandningens sammansättning
Vid förhöjd temperatur förstöras alla
gummiprodukter mer eller mindre snabbt-
Hur snabbt denna åldringsprocess fort-
skrider, är beroende på råmaterialet och
blandningens sammansättning De högsta
drifttemperaturer, för vilka man över hu-
vud taget kan utsätta gummiisolering, an-
ges i tab. 3:13. Värdena gälla under för-
utsättning, att blandningarnas samman-
sättning är avvägd med hänsyn till såväl
termiska som övriga egenskaper och att
kraven på livslängd äro rimliga. För PV-
isolering och oppanol har temperaturen
begränsats med hänsyn till termoplasti-
citeten.
Bland de kemiska egenskaperna äro
olje- och ozonbeständigheten de vikti-
gaste. Naturgummi sväller i olja och över-
går till en geleartad massa. Perbunan-,
neoprene- och thiokolgummi samt PV-ma-
terialen och vissa kiselgummikvaliteter äro
i lämpliga blandningar beständiga mot de
flesta oljor och många vanligen förekom-
mande lösningsmedel. Beständigheten av-
tar med stigande temperatur.
Tab. z:13. Termiska egenskaper för gum-
mi och gummiliknande isolermaterial.
« t k -
Förspröd- Hogsa on
k««.::såiz2:»k» åks-SILK-
c«C oC
Naturkautschuk .. —60 90
Buna s .......... -—45 80
Perbunan ........ —30 105
Neoprene C ...... —40 90
Thiokol A ...... —15 50
Kiselgummi ...... —55 175
PV-isolering . —35 . . .—10 80
Oppanol B 200 .. —75 50
1024
Naturgummi spricker under inverkan av
ozon, och oppanol blir klibbigt och kitt-
artat. Buna ger vulkanisat, som knappast
ha bättre ozonbeständighet än natur-
gummi. Perbunan- och neoprenegummi
äro mera beständiga men förstöras vid
högre ozonkoncentration. PV-materialen
äro däremot fullt beständiga.
Mjukgummits viktigaste användning som
isolermaterial är inom kabeltekniken. Till
normala starkströmsledningar använder
man naturkautschuk eller buna. I sådana
fall, då liten diameter eller tilltalande ut-
seende äro viktiga faktorer, är det ofta
fördelaktigt att välja PV-isolerade led-
ningar. För högre spänningar och där-
med följande risk för ozonutveckling
erbjuder PV-isoleringen beaktansvärda
fördelar, men den höga förlustfaktorn och
kapacitiviteten begränsar driftspänningen
till 10 kV eller mindre. Om man kräver
oljebeständighet, föredrar man neoprene-
eller lämpligt sammansatt PV-isolering.
Perbunangummi uppfyller kraven på olje-
beständighet men endast blygsamma
fordringar i elektriskt hänseende. Thiokol
användes ytterst sällan som isolering på
grund av sina dåliga mekaniska egenska-
per«och höga förluster vid högre tempe-
ratur samt svårigheten att framställa ett
porfritt isolerskikt. Kiselgummiisolering
kan användas vid avsevärt högre tempera-
tur än någon annan elastisk isolerings-
kvalitet.
För högfrekvensledningar använder man
oppanol eller »Polythene» utan fyllmedel.
Den förra har nackdelen att lätt formför-
ändras under tryck, den senare är ganska
hård och ohanterlig. För mycket höga
frekvenser, t. ex. till bredbandskablar, fö-
redras »Polythene».
Ovulkaniserad kautschuk användes som
isolermaterial endast i guttaperkaisolerade
undervattenskablar för telegrafi samt till
isolerband.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
