Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

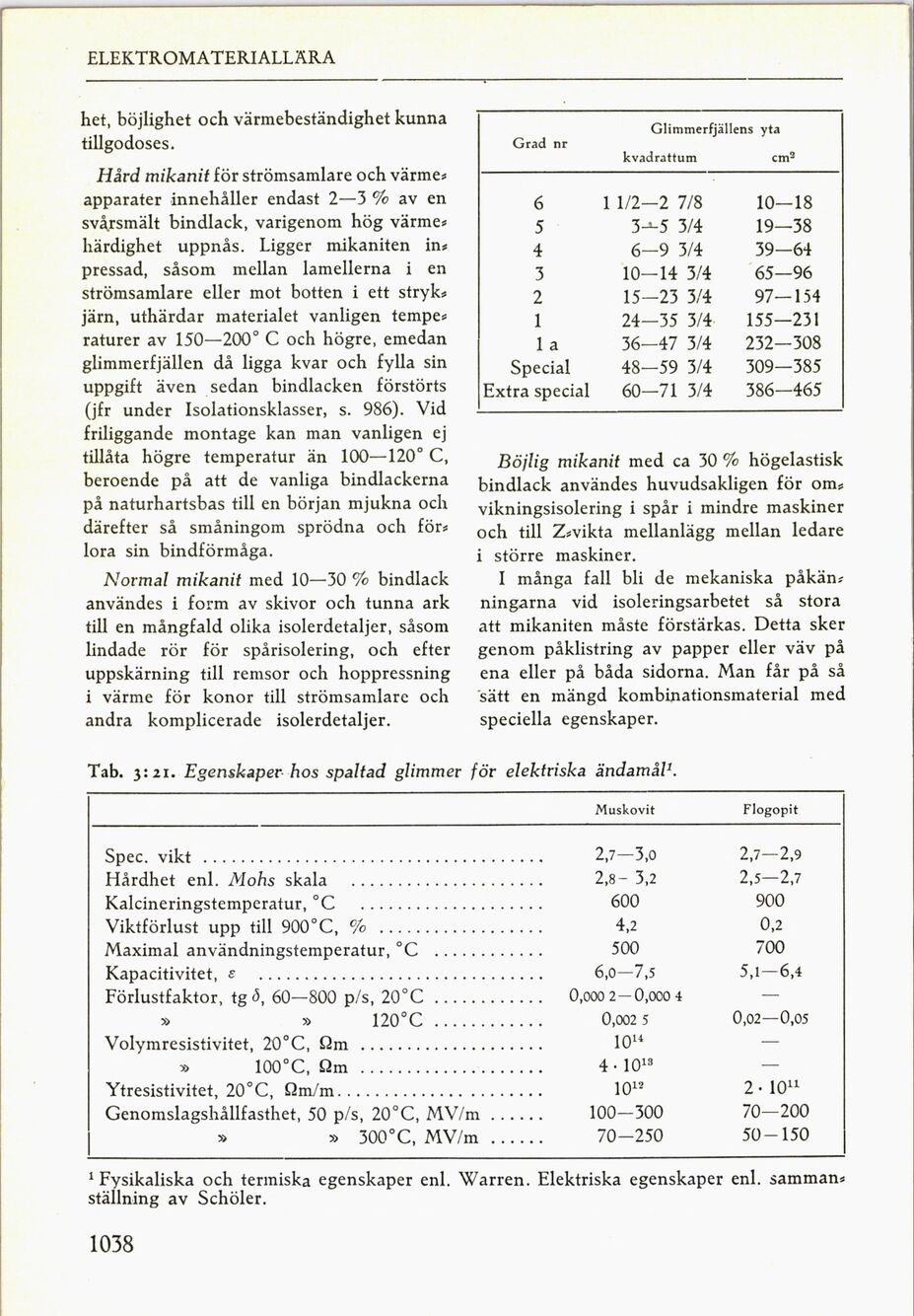

ELEKTROMATERIALLÄRA
het, böjlighet och värmebeständighet kunna
tillgodoses.
Hård mikanit för strömsamlare och värme-
apparater innehåller endast 2—3 W av en
svårsmält bindlack, varigenom hög värme-
härdighet uppnås. Ligger mikaniten in-
pressad, såsom mellan lamellerna i en
strömsamlare eller mot botten i ett stryk-
järn, uthärdar materialet vanligen tempe-
raturer av 150—200v C och högre, emedan
glimmerfjällen då ligga kvar och fylla sin
uppgift även sedan bindlacken förstörts
(jfr under lsolationsklasser, s. 986)· Vid
friliggande montage kan man vanligen ej
tillåta högre temperatur än 100—120« C,
beroende på att de vanliga bindlackerna
på naturhartsbas till en början mjukna och
därefter så småningom sprödna och för-
lora sin bindförmåga.
Noi-mal mikanit med 10——30 727 bindlaclc
användes i form av skivor och tunna ark
till en mångfald olika jsolerdetaljer, såsom
lindade rör för spårisolering, och efter
uppskärning till remsor och hoppressning
i värme för konor till strömsamlare och
andra komplicerade isolerdetaljer.
Climmerfjällens yta
Grad nr
kvadratturn cm2
6 l 1X2——2 7X8 10—18
F 345 3X4 19-—38
4 6—9 3X4 39—6«l
3 10—l4 3X4 f65—96
2 lF-—23 ZX4 97-——154
1 24——35 3X4- 155—231
l a Z6—47 JX4 232——308
special 48—59 3X4 309—385
Extra special 60—7l 3X4 386——465
Böjlig mikanit med ca 30 AI högelastisk
bindlack användes huvudsakligen för om-
vikningsisolering i spår i mindre maskiner
och till Z-vikta mellanlägg mellan ledare
i större maskiner.
l många fall bli de mekaniska påkän-
ningarna vid isoleringsarbetet så stora
att mikaniten måste förstärkas. Detta sker
genom påklistring av papper eller väv på
ena eller på båda sidorna. Man får på så
sätt en mängd kombinationsmaterial med
speciella egenskaper.
Tab. z:21. Egcnskapek hos spalt-ad glimmer för elektriska ändamål1.
spec. vikt .............................
Hårdhet enl. Mohs skala
Kalcineringstemperatur, oC
Viktförlust upp till 900"C, EXE-
Maximal användningstemperatur. e’(J
Kapacitivitet. 8
» »
l » »
Förlustfaktor, tg ö, 60—800 st, ZOCC . . . .
1200C . . . .
Volymresistivitet, 20«C, Qm ............
» 1000C, Qm ............
Ytresistivitet, 20«c, Qmjm ..............
Genomslagshållfasthet, 50 st, 200C, MVXm ......
3000C, MVXm
Muskovit Flogopit
........ 2.7—3,o 2,7——2,9
........ 2,8— 3,2 2.5—2.7
........ 600 900
........ 4,2 0,2
........ 500 700
........ 6,o—7,5 5,1—6,4
........ 0,ooo 2— 0,ooo 4 —
........ 0,002 5 0,02—0,05
........ 1014 —
........ 4 i 1013 —
........ 1012 2 - 1011
100—300 70—200
...... 70—250 50 — 150
1 Fysikaliska och termiska egenskaper enl. Warren. Elektriska egenskaper enl. samman-
ställning av schöler.
1038
<< prev. page << föreg. sida << >> nästa sida >> next page >>
