Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

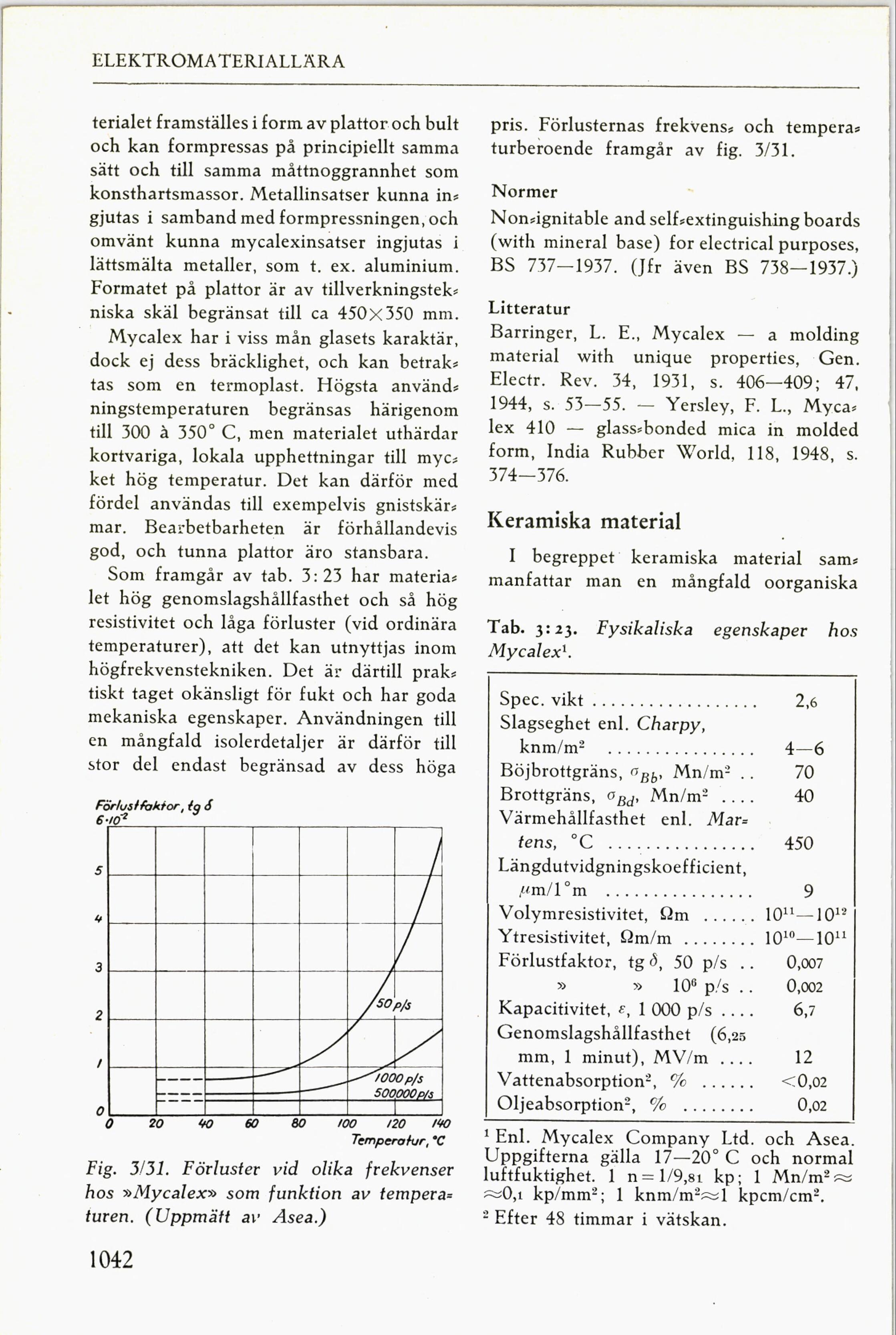

F———s—x
ELEKTROMATERIALLÄRA
terialet framställes i form av plattor-« och bult
och kan formpressas på principiellt samma
sätt och till samma måttnoggrannhet som
konsthartsmassor. Metallinsatser kunna in-
gjutas i samband med formpressningen, och
omvänt kunna mycalexinsatser ingjutas i
lättsmälta metaller. som t. ex. aluminium.
Formatet på plattor är av tillverkningstek-
niska skäl begränsat till ca 450X350 mm.
Mycalex har i viss mån glasets karaktär,
dock ej dess bräcklighet, och kan betrak-
tas som en termoplast· Högsta använd-
ningstemperaturen begränsas härigenom
till 300 ä 3500 C, men materialet uthärdar
kortvariga, lokala upphettningar till myc-
ket hög temperatur. Det kan därför med
fördel användas till exempelvis gnistskär-
mar· Bearbetbarheten är förhållandevis
god, och tunna plattor äro stansbara.
som framgår av tab. Z: 23 har materia-
let hög genomslagshållfasthet och så hög
resistivitet och låga förluster (vid ordinära
temperaturer), att det kan utnyttjas inom
högfrekvenstekniken. Det är därtill prak-
tiskt taget okänsligt för fukt och har goda
mekaniska egenskaper. Användningen till
en mångfald isolerdetaljer är därför till
stor del endast begränsad av dess höga
Fö«»s-qufo-s, kg ck
F- «
Fig. JJJL Förluster vid olika frekvenser
hos ))Mycalex» som funktion ai- tempera-
turen. (Uppmätt ass Asea.)
l 042
pris. Förlusternas frekvens- och tempera-
turberoende framgår av fig. ZXZL
Noi-mer
Non-ignitable and self-extinguishing boards
(with mineral base) for electricalpurposes,
Bs 737——1937. (Jfr även BS 738—1937.)
Litteratur
Barringer, L. E» Mycalex — a molding
material with unique properties, Gen.
Electr. Rev. 34, 1931, s. 406—409; 47.
1944, s. 53—55. — Yersley, F. L., Mycet-
lex 410 — glass-bonded mica in molded
form, lndia Rubber VVorld, 118. 1948, s.
374—376.
Keramiska material
I begreppet keramiska material sam-
manfattar man en mångfald oorganiska
Tab. z:23. Fysikaliska egenskaper hos
Mycalex1.
spec. vikt .................. 2.6
slagseghet enl. Charpy,
knme2 ................ 4—6
Böjbrottgräns, Osb, Mnlm2 .. 70
Brottgräns, SM, MnXm2 40
Värmehållfasthet enl. Mar-
tens, c’(J . . . .. ............ 450
Längdutvidgningskoeffjcient,
,«-leom ................ 9
Volymresistivitet, Qm ...... lon-lo12
Ytresistivitet, LYme ........ lom-lo11
Förlustfaktor, tg (3, 50 pls .. 0,oo7
» » 106 p,-s .· 0,002
Kapacitivitet, x, 1 000 st . . . . 6.7
Cenomslagshållfasthet (6,25
mm, 1 minut), MVXM . . .. 12
Vattenabsorption2, 70 ...... (0,02
Oljeabsorption2, 70 ........ 0,02
1 Enl. Mycalex Company Ltd. och Asea.
Uppgifterna gälla 17—20« C och normal
luftfuktighet. l n=1X9,81 kp; 1 MnXmTT
TOJ kp-mm2; 1 knmeZTl kpcmlcm2.
3 Efter 48 timmar i vätskan-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
