ELEKTROMATERIALLARA
också att lackskiktet häftar väl fast vid
tråden, och även en måttligt god lacktråd
av mjuk koppar skall kunna sträckas utav
utan att isoleringen lossnar eller företer
sprickor-·
Äv tab. Z: 27 framgå skillnaderna i
nämnda avseenden för ett antal lack-
överdrag på olika bas. Härutöver må
nämnas att de i tabellen medtagna lack-
överdragen visa ganska stora skillnader
i fråga om åldring. Lacker på oljebas och
även vissa syntetiska försämras i stort sett
lika andra organiska material (jfr fig. 3l4
och JXF s. 984——985), medan försämringen
hos t. ex. nylon synes Vara beroende bl.a.
av fuktförhållandena. 1 varje fall kan ett
vid omkring 100 å 110o åldrat nylonlack-
skikt snabbt återhämta sig i fuktmättad
luft. Ett lackskikt på oljebas är inte ter-
moplastiskt, vilket däremot kan vara fal-
let med en del syntetiska. sådan tråd är
sålunda mera känslig för tryckpåkänning
vid förhöjd temperatur, vilket kan medföra
ökad risk för fel. t.ex. där trådarna korsa
varandra i en lindning.
Lacktråd av god kvalitet är föga känslig
för fukt. Den kan användas i mineral-
olja (transformatorolja) men däremot inte
is syntethkasisolekvätskor sav typen klore-
rade kolväten. Det är dock tänkbart att
lacköverdrag på nylonbas motstå även de
senare under längre tid, men därom sak-
nas ännu tillräcklig erfarenhet.
Genomslagshållfastheten är nästan oavsett
lacksorten god, 1—2 kV för 0,02 mm tjock-
lek, men skiktet kan ej göras helt fritt från
elektriskt svaga punkter orsakade av me-
tallflagor, oxider eller andra föroreningar
på den blanka tråden eller av porer (jfr
fig. 3X38). Antalet svaga punkter får för
normaltråd uppgå till 10 å 30 per 50 m
(fordringarna variera) och till omkring 5
för radiotråd. Bestämningen sker vid ge-
nomdragning av tråden i kvicksilver- eller
saltvattenbad med 50—125 volt ls mellan
bad och tråd. De dielektriska förlusterna
äro låga.
1054
Aoth genom-lo- per som
W
ÆM
XFW
Psovspänmhz volt, FOA-.-

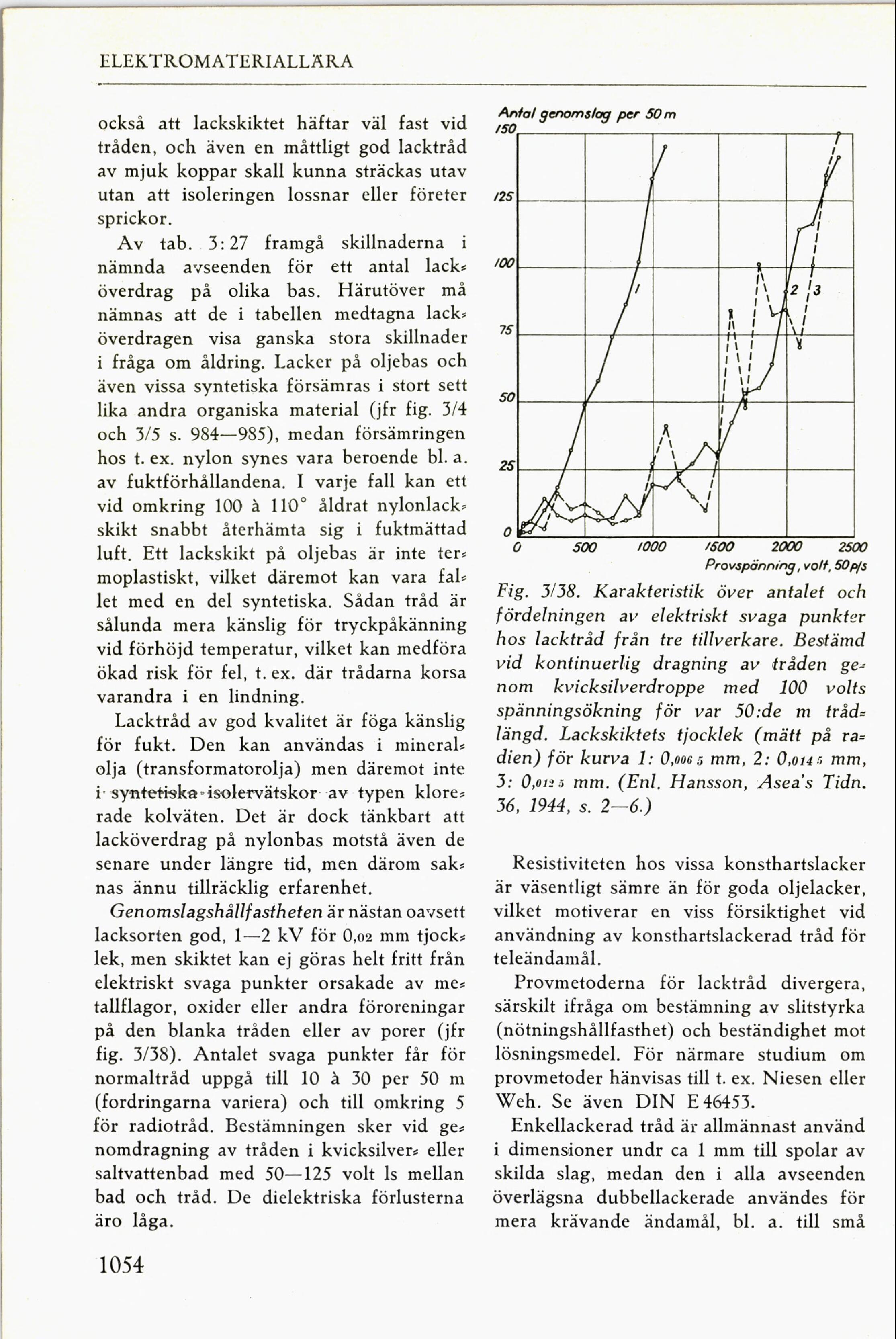

Fiig JX38. Karakteristik över antalet och
fördelningen av elektriskt svaga punkter
hos lacktråd från tre tillverkare. Bestämcl
vid kontinuerlig dragning av tråden ge-
nom kvicksilverdroppe med 100 volts
spänningsökning för var 50:de m tråd-
längd. Lackskiktets tjocklek (mätt på ra-
dien) för kurva l: Cox-« mm, 2·- fl.-m.- mm,
J: Oms- mm. (Enl. Hansson, Asea’s Tidn.
J6, l944, s. 2—6.)
Resistiviteten hos vissa konsthartslacker
är väsentligt sämre än för goda oljelacker,
vilket motiverar en viss försiktighet vid
användning av konsthartslackerad tråd för
teleändamål.
Provmetoderna för lacktråd divergera.
särskilt ifråga om bestämning av slitstyrka
(nötningshållfasthet) och beständighet mot
lösningsmedel För närmare studium om
provmetoder hänvisas till t. ex. Niesen eller
Weh. se även DlN E46453.
Enkellackerad tråd är allmännast använd
i dimensioner undr ca l mm till spolar av
skilda slag, medan den i alla avseenden
överlägsna dubbellackerade användes för
mera krävande ändamål, bl. a. till små
