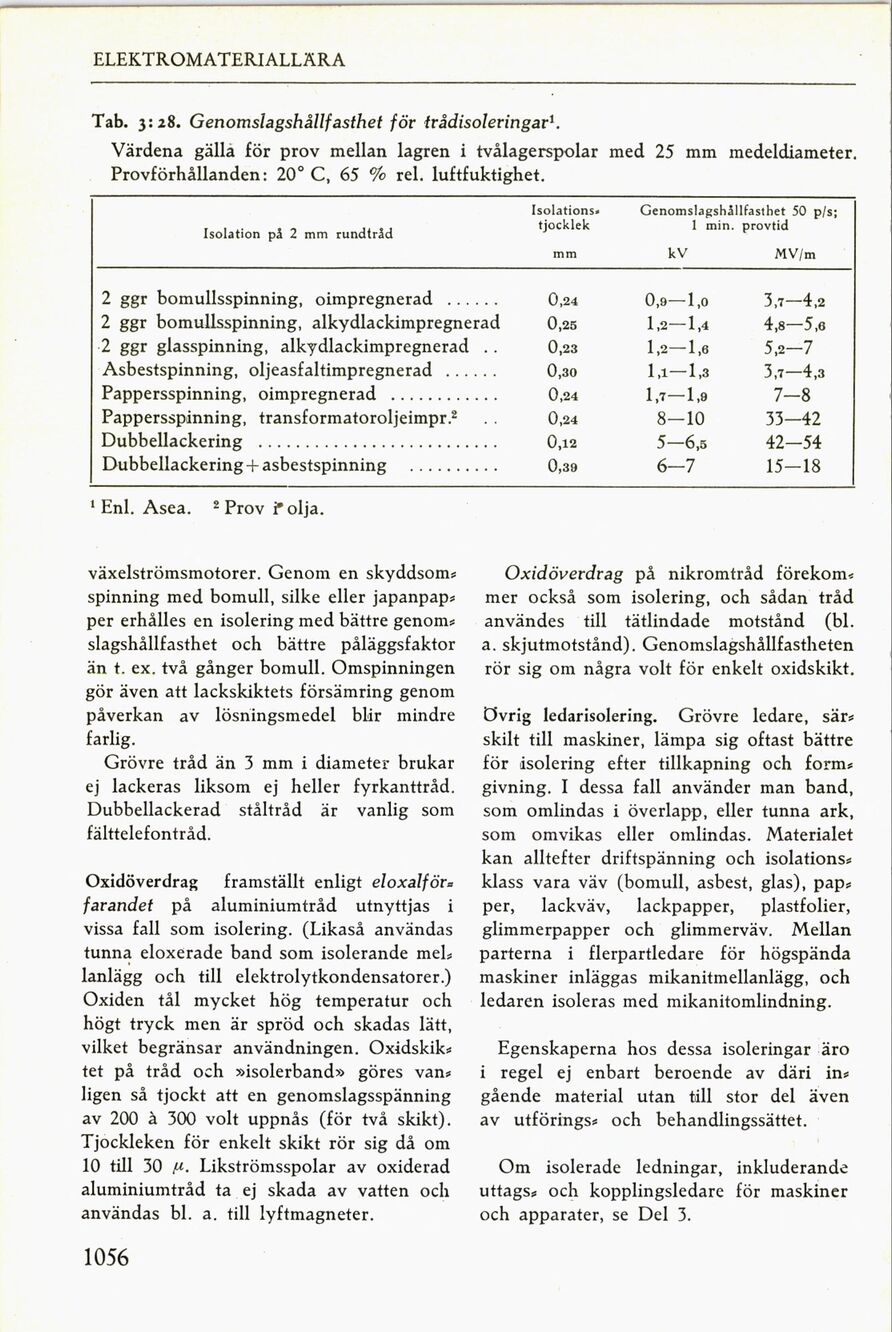

ELEKTROMATERIALLÄRA
Tab. z:28. Genomslagshållfasthet för trådisoleringar1.
Värdena gälla för prov mellan lagren i tvålagerspolar med 25 mm medeldiameter.
Provförhållanden: 20v c, 65 EZ- rel. luftfuktighet.
isolation på 2 mm rundtråd
2 ggr bomullsspinning, oimpregnerad
2 ggr bomullsspinning, alkydlackimpregnerad
-2 ggr glasspinning, alkydlackimpregnerad ..
Äsbestspinning, oljeasfaltjmpregnerad
Pappersspinning, oimpregnerad
Pappersspinning, transformatoroljeimpr.2
Dubbellackering
Dubbellackering —i— asbestspinning
1 Enl. Asea. 2 Prov kolja.
växelströmsmotorer. Genom en skyddsom-
spinning med bomull. silke eller japanpap-
per erhålles en isolering med bättre genom-
slagshållfasthet och bättre påläggsfaktor
än t. ex. två gånger bomull. Omspinningen
gör även att lackskiktets försämring genom
påverkan av lösningsmedel blir mindre
farlig.
Grövre tråd än 3 mm i diameter brukar
ej lackeras liksom ej heller fyrkanttråd.
Dubbellackerad ståltråd är vanlig som
fälttelefontråd.
Oxidöverdrag framställt enligt eloxalföns
farandet på aluminiumtråd utnyttjas i
vissa fall som isolering. (Likaså användas
tunna eloxerade band som isolerande mel-
lanlägg och till elektrolytkondensatorer.)
Oxiden tål mycket hög temperatur och
högt tryck men är spröd och skadas lätt.
vilket begränsar användningen. Oxidskik-
tet på tråd och »isolerband» göres van-
ligen så tjockt att en genomslagsspänning
av 200 å 300 volt uppnås (för två skikt)·
Tjockleken för enkelt skikt rör sig då om
10 till 30 ». Likströmsspolar av oxiderad
aluminiumtråd ta ej skada av vatten och
användas bl. a. till lyftmagneter.
1056
–––––
–––––––––––-
lsolationss Cenomslagshållfasthet 50 p,s;
tjocklek l min. provtid
mm kV MVjtn
. . 0,24 0,9—l,0 3,7—4.2
0.25 1,2—1,4 4,8—5.e
0,23 l,2—l,e 5,2—7
. . 0,30 l,1——1.3 3,7—4.3
. . 0,24 1,7—l,9 7—8
0,24 8—10 33—42
. . . 0,12 F—6,5 42—54
.. . 0,39 6—7 lF—18
Oxidöperdrag på nikromtråd förekom-
mer också som isolering, och sådan tråd
användes till tätlindade motstånd (bl.
a. skjutmotstånd). Genomslagshållfastheten
rör sig om några volt för enkelt oxidskikt.
Uvrig ledarisolering. Grövre ledare, sär-
skilt till maskiner, lämpa sig oftast bättre
för isolering efter tillkapning och form-
givning. I dessa fall använder man band,
som omlindas i överlapp, eller tunna ark,
som omvikas eller omlindas· Materialet
kan alltefter driftspänning och isolations-
klass vara väv (bomull, asbest, glas), pap-
per, lackväv, lackpapper, plastfolier,
glimmerpapper och glimmerväv. Mellan
parterna i flerpartledare för högspända
maskiner inläggas mikanitmellanlägg. och
ledaren isoleras med mikanitomlindning.
Egenskaperna hos dessa isoleringar -äro
i regel ej enbart beroende av däri in-
gående material utan till stor del även
av utförings- och behandlingssättet.
Om isolerade ledningar, inkluderande
uttags- och kopplingsledare för maskiner
och apparater, se Del Z.
