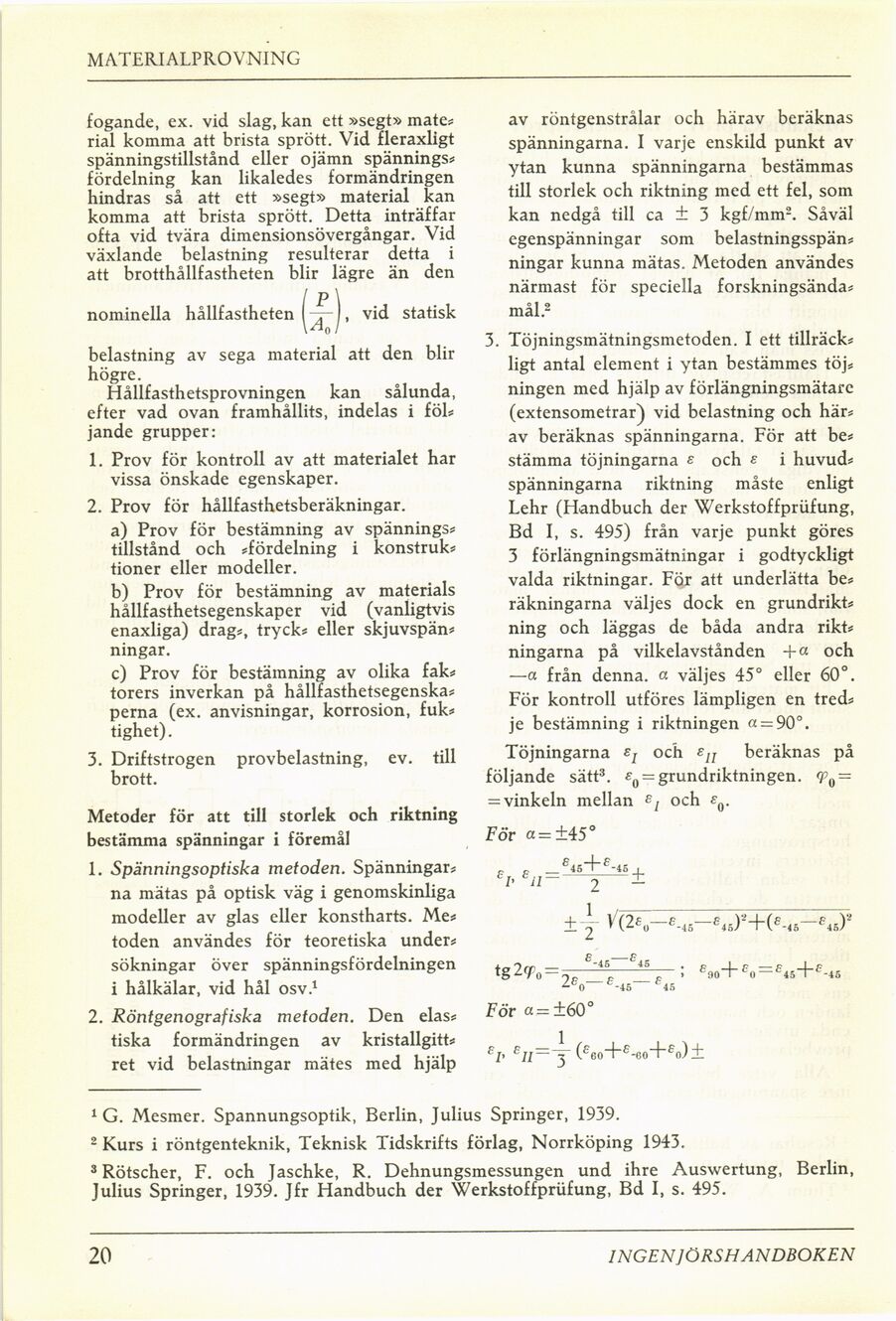

MATERIALPROVNING
fogande, ex. vid slag, kan ett »segt» mate*
rial komma att brista sprött. Vid fleraxligt
spänningstillstånd eller ojämn spännings*
fördelning kan likaledes formändringen
hindras så att ett »segt» material kan
komma att brista sprött. Detta inträffar
ofta vid tvära dimensionsövergångar. Vid
växlande belastning resulterar detta i
att brotthållfastheten blir lägre än den
nominella hållfastheten , vid statisk
belastning av sega material att den blir
högre.
Hållfasthetsprovningen kan sålunda,
efter vad ovan framhållits, indelas i föl*
jande grupper:
1. Prov för kontroll av att materialet har
vissa önskade egenskaper.
2. Prov för hållfasthetsberäkningar.
a) Prov för bestämning av spännings?
tillstånd och *fördelning i konstruk*
tioner eller modeller.
b) Prov för bestämning av materials
hållfasthetsegenskaper vid (vanligtvis
enaxliga) drag*, tryck* eller skjuvspän*
ningar.
c) Prov för bestämning av olika fak?
torers inverkan på hållfasthetsegenska*
pernå (ex. anvisningar, korrosion, fuk*
tighet).
3. Driftstrogen provbelastning, ev. till
brott.
Metoder för att till storlek och riktning
bestämma spänningar i föremål
1. Spänningsoptiska metoden. Spänningar*
na mätas på optisk väg i genomskinliga
modeller av glas eller konstharts. Me?
toden användes för teoretiska under?
sökningar över spänningsfördelningen
i hålkälar, vid hål osv.1
2. Röntgenografiska metoden. Den elas?
tiska formändringen av kristallgitt?
ret vid belastningar mätes med hjälp
av röntgenstrålar och härav beräknas
spänningarna. I varje enskild punkt av
ytan kunna spänningarna bestämmas
till storlek och riktning med ett fel, som
kan nedgå till ca ± 3 kgf/mm2. Såväl
egenspänningar som belastningsspän?
ningar kunna mätas. Metoden användes
närmast för speciella forskningsända?
mål.2
3. Töjningsmätningsmetoden. I ett tillräck?
ligt antal element i ytan bestämmes töj?
ningen med hjälp av förlängningsmätare
(extensometrar) vid belastning och här?
av beräknas spänningarna. För att be?
stämma töjningarna s och b i huvud?
spänningarna riktning måste enligt
Lehr (Handbuch der Werkstoffprüfung,
Bd I, s. 495) från varje punkt göres
3 förlängningsmätningar i godtyckligt
valda riktningar. För att underlätta be?
räkningarna väljes dock en grundrikt?
ning och läggas de båda andra rikt?
ningarna på vilkelavstånden 4-a och
—a från denna, a väljes 45° eller 60°.
För kontroll utföres lämpligen en tred?
je bestämning i riktningen a = 90°.
Töjningarna och £n beräknas på
följande sätt3. = grundriktningen. (p0 =
— vinkeln mellan ^ och £0.
För a = ±45°
±y V(2£0-e.4S-s45)2+(e_45-e4S)s
tg2To = 9pC~4S~£4% : e90+^=£,5+^-45
e-45— 45
För a = ±60°
£I< EII=~J (eeo+£-eo+£o)±
1 G. Mesmer. Spannungsoptik, Berlin, Julius Springer, 1939.
2 Kurs i röntgenteknik, Teknisk Tidskrifts förlag, Norrköping 1943.
3 Rötscher, F. och Jaschke, R. Dehnungsmessungen und ihre Auswertung, Berlin,
Julius Springer, 1939. Jfr Handbuch der Werkstoffprüfung, Bd I, s. 495.
20
INGEN ]ÖRS HANDBOKEN
